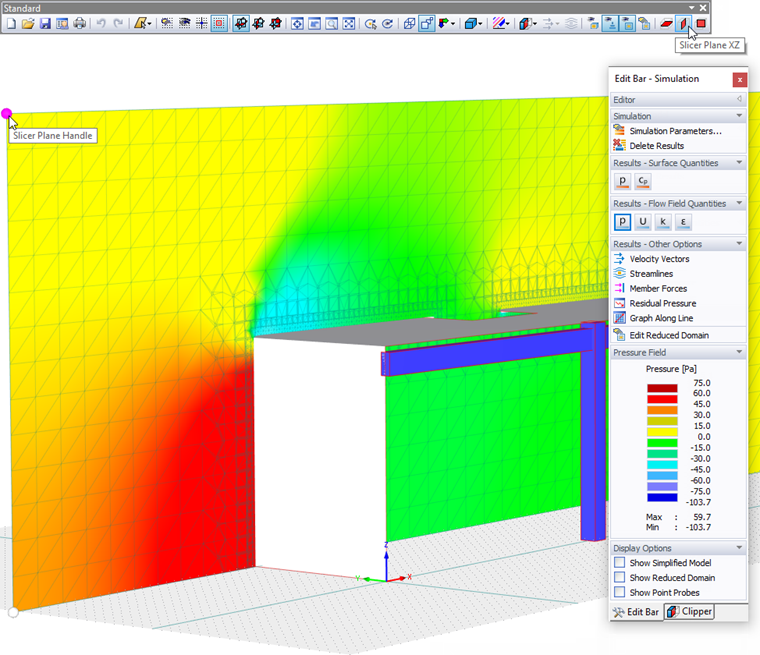

Tutti i risultati dei campi scalari, come Campo di pressione e , Campo di velocità così come i Vettori di velocità sono visualizzati in un piano "Slicer". Rappresenta una sezione piana attraverso il flusso d'aria all'interno della galleria del vento.
Per impostazione predefinita, il piano di taglio si trova al centro della galleria del vento e allineato parallelamente a uno dei piani globali (XY, XZ, YZ). È possibile modificare il piano facendo clic sul pulsante corrispondente
nella barra degli strumenti.
Per spostare l'affettatrice in una posizione diversa, utilizzare uno dei quattro punti elenco mostrati negli angoli del piano dell'affettatrice (maniglia del piano di taglio, vedere l'immagine sopra). Quando si tira il piano lungo una linea della galleria del vento, i risultati vengono aggiornati dinamicamente per il nuovo piano di taglio.

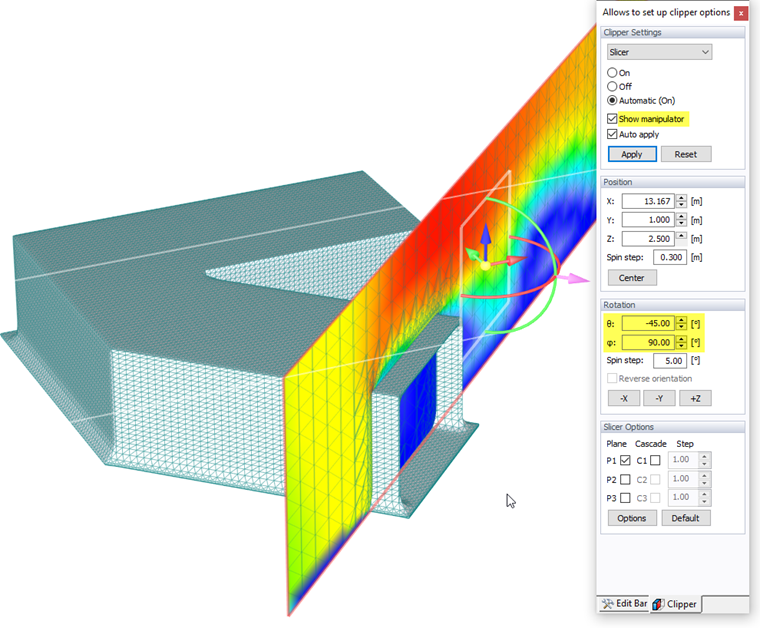

Se è necessario un piano inclinato per valutare i risultati, selezionare la scheda "Clipper" del pannello. Definisci manualmente la "Rotazione" intorno all'asse pertinente nella sezione del pannello corrispondente o seleziona l'opzione "Mostra manipolatore" nella sezione "Impostazioni clipper" per regolare graficamente il piano.
Utilizzare gli archi mostrati al centro dell'affettatrice per ruotare il piano attorno al suo asse longitudinale o trasversale. L'angolo corrispondente viene aggiornato nel pannello.

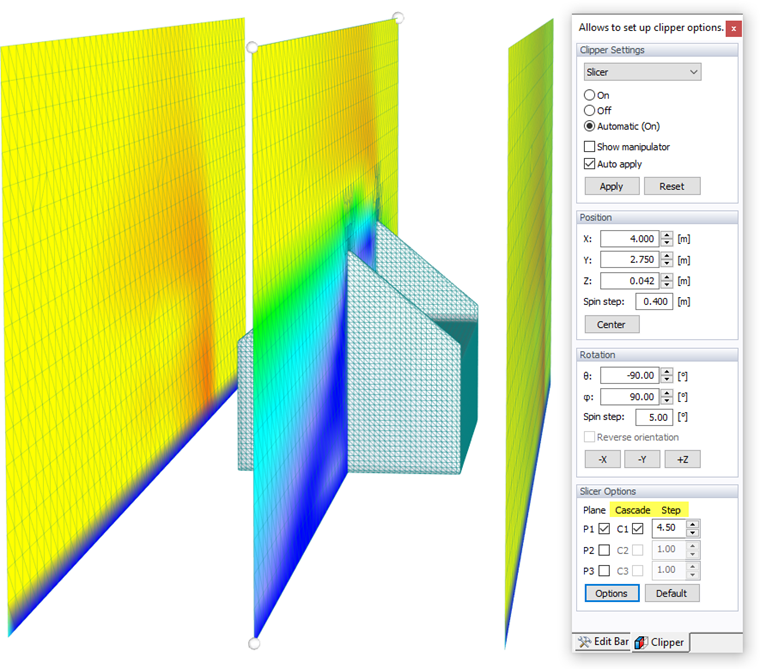

Attivare l'opzione "Cascata" nella sezione "Opzioni affettatrice" del pannello per creare un gruppo di piani paralleli ("sezioni") all'interno della galleria del vento. È possibile definire la distanza tra ciascuno facendo clic su

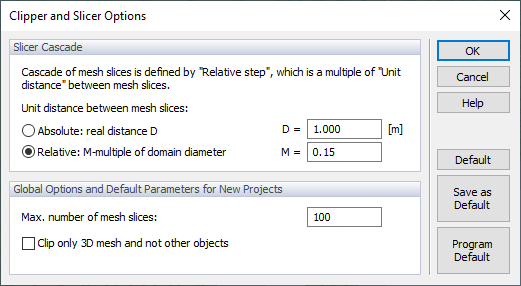

per modificare. In alternativa, utilizzare le "Opzioni affettatrice" nel menu "Opzioni" per aprire la finestra di dialogo corrispondente.
Nella sezione "Slicer Cascade", è possibile definire la distanza unitaria tra ciascun piano parallelo tramite un valore "Assoluto" o un parametro "Relativo" (le distanze efficaci sono controllate nella scheda "Clipper" utilizzando i coefficienti "Passo").
La sezione "Opzioni" controlla il numero massimo di piani paralleli. È un'impostazione globale che si applica a tutti i progetti.
