Todos los resultados de campos escalares, como Campo de presión y , Campo de velocidades así como los Vectores de velocidad se muestran en un plano de "Corte". Representa una sección plana a través del flujo de aire dentro del túnel de viento.
De forma predeterminada, el plano de corte se encuentra en el centro del túnel de viento y se alinea paralelo a uno de los planos globales (XY, XZ, YZ). Puede cambiar el plano haciendo clic en el botón correspondiente
en la barra de herramientas.

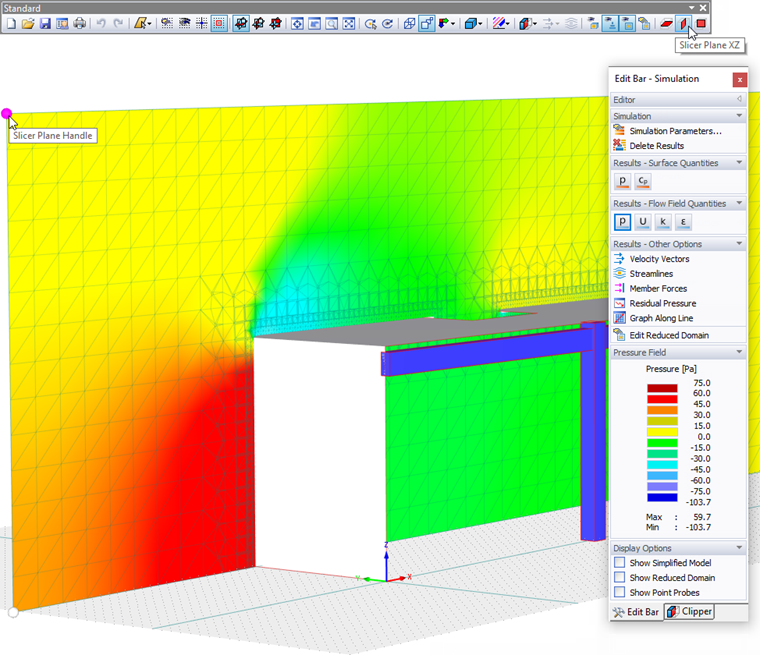

Para mover la cortadora a una posición diferente, use una de las cuatro viñetas que se muestran en las esquinas del plano de la cortadora (Control del plano de la cortadora, vea la imagen de arriba). Cuando arrastra el plano a lo largo de una línea de túnel de viento, los resultados se actualizan dinámicamente para el nuevo plano de corte.

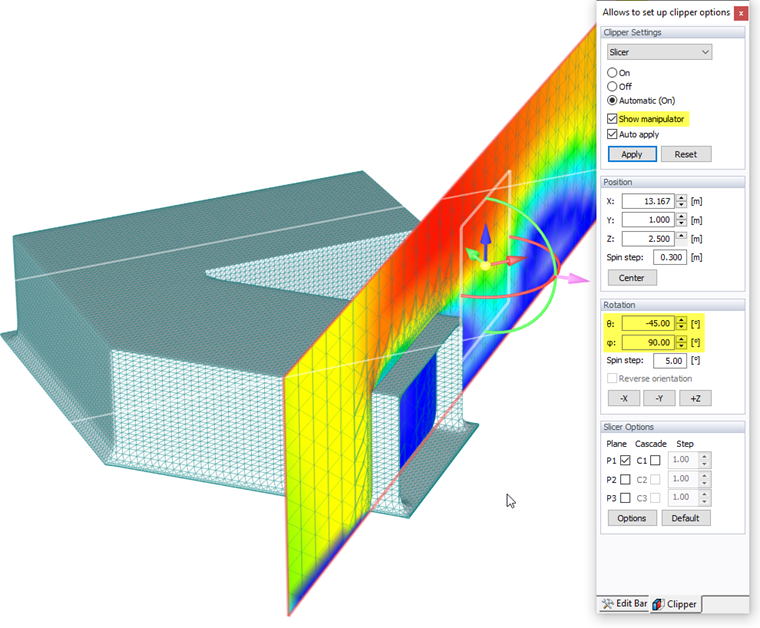

Si necesita un plano inclinado para evaluar los resultados, seleccione la pestaña "Clipper" del panel. Defina el "Giro" sobre el eje relevante manualmente en la sección del panel correspondiente o seleccione la opción "Mostrar manipulador" en la sección "Configuración de Clipper" para ajustar el plano gráficamente.
Use los arcos que se muestran en el centro de la segmentación para girar el plano sobre su eje longitudinal o transversal. El ángulo correspondiente se actualiza en el panel.

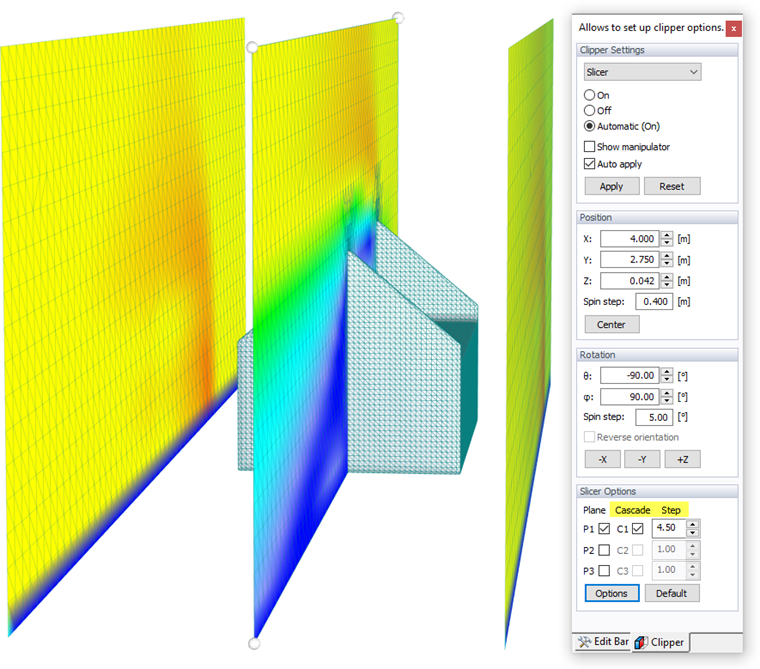

Active la opción "Cascada" en la sección "Opciones de corte" del panel para crear un grupo de planos paralelos ("cortes") dentro del túnel de viento. Puede definir la distancia entre cada uno haciendo clic en el
complemento, por ejemplo. Alternativamente, use las "Opciones de segmentación" en el menú "Opciones" para abrir el cuadro de diálogo correspondiente.

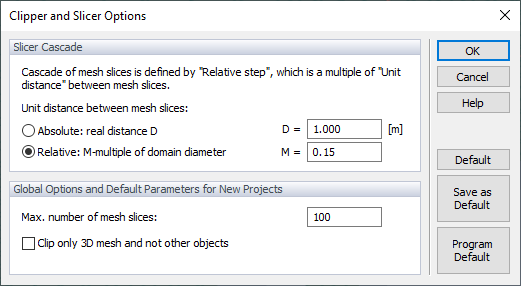

En la sección "Cascada de corte", puede definir la distancia unitaria entre cada plano paralelo mediante un valor "Absoluto" o un parámetro "Relativo" (las distancias eficaces se controlan en la pestaña "Recortador" utilizando los factores "Paso").
La sección "Opciones" controla el número máximo de planos paralelos. Es una configuración global que se aplica a todos los proyectos.
