Диалоговое окно балки совмещения

Окно диалога расширения соединений стали подразделяется на несколько областей.

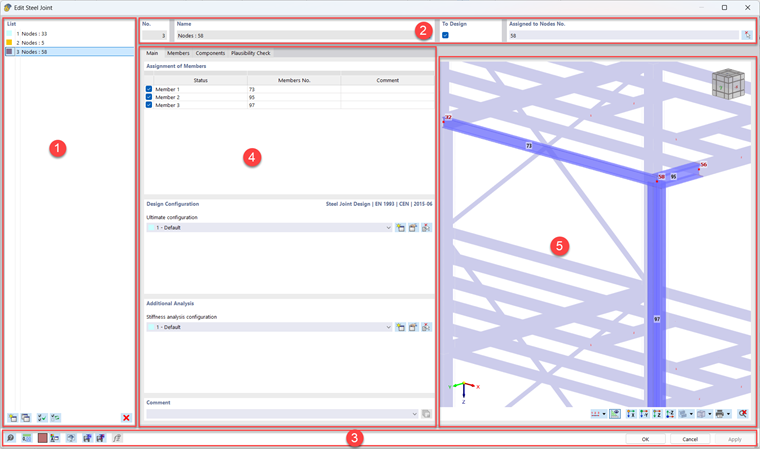

Диалоговое окно «Изменить стальное соединение»

➀ Список

Слева расположены Список уже существующих соединений. С помощью кнопок под этим списком вы можете Создать новое соединение , а также Копировать выбранные соединения . Две кнопки рядом с ними облегчают выделение соединений в списке: Выделить все соединения и Перевернуть выбор . С кнопкой вы можете Удалить выбранные соединения.

➁ Для расчета

В верхней части располагаются четыре секции, которые связаны с соединением или соединениями, выбранными в списке. Рядом с № отображается Имя соединения. Если вы не задаете индивидуальное имя, там появляются номера узлов для расчета. С помощью контрольного поля Для расчета вы можете контролировать, будет ли соединение учитываться при расчете. По умолчанию каждое определенное соединение выбрано для расчета . Если одно или несколько соединений не должны рассчитываться, вы можете отключить их с помощью контрольного поля . В разделе Присвоено узлам № указываются все узлы, которые предполагаются для расчета по условиям соединения. Вы можете корректировать номера узлов посредством ввода с клавиатуры или с помощью кнопки графически.

➂ Общие функции

В нижней части диалогового окна в основном расположены общие функции. Они описаны в главе Dialoge руководства RFEM. Также доступны две специальные кнопки для отображения созданных фоновых моделей. С помощью Создать частичную модель используемая для FE-расчета заменная модель открывается как новый файл в фоновом режиме в RFEM. Аналогично это касается кнопки Создать частичную модель для анализа жесткости , которая касается заменной модели, используемой для анализа жесткости.

➃ Вкладки

В центральной части расположены вкладки редактирования База, Балки, Компоненты и Проверка правдоподобности. Они описаны в следующих подглаве.

➄ Окно графики

В графической области справа вы видите фрагмент модели с объектами, которые важны для соединения. Там вы можете, как и в основной программе, зумировать, поворачивать и перемещать вид (см. главу Grafiksteuerung руководства RFEM). "ViewCube" в верхней части также помогает настроить отображение. С помощью кнопок под графикой вы можете настроить вид или распечатать текущее изображение .
