Технические характеристики

Соединительная пластина

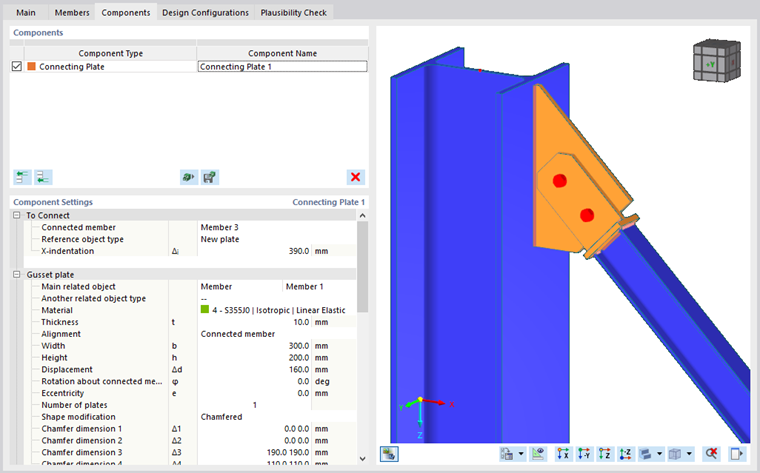

Компонент Соединительная пластина — это сложный компонент, состоящий из других компонентов (то есть из головной пластины, язычковой пластины, узловой пластины, сварных швов и болтов). Все эти подкомпоненты можно настроить внутри Соединительной пластины. Однако узловую пластину можно также настроить за пределами этого компонента.

Соединить

Сначала необходимо определить стержень, который будет подключаться через этот компонент.

Затем вы можете выбрать, является ли объект ссылки существующим объектом (Стержень, Пластина стержня или Существующая пластина) или новой узловой пластиной. Если это существующие объекты, на той же строке появится новое поле комбинирования, в котором вы можете выбрать фактическую ссылку.

На последней строке определяется Углубление по оси X, то есть расстояние конца подключенного стержня от теоретического конца элемента (то есть от начала соединения).

Если вы выберете Новая пластина в качестве объекта ссылки, появится новая категория ввода Узловая пластина.

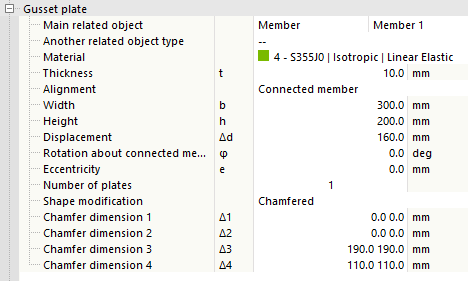

Узловая пластина ограничена основным объектом, выбранным в первой строке. Этот объект может быть либо стержнем, либо пластиной (включая пластины стержней). В следующей строке вы можете определить другой связанный объект, что является необязательным, если вы вставляете узловую пластину между двумя существующими объектами. После выбора материала и толщины пластины вы можете выбрать, к какой плоскости следует выровнять узловую пластину. Опция подключенный стержень выравнивает узловую пластину по плоскости XZ подключаемого элемента; опция основной объект ссылок выравнивает пластину по плоскости, сформированной продольными осями основного связанного объекта и подключаемого элемента.

Другие параметры определяют размеры пластины, смещение вдоль продольной оси основного объекта, вращение вокруг продольной оси подключенного стержня и эксцентриситет пластины за пределами плоскости. Необходимое количество пластин может быть установлено на 1 или 2.

Узловая пластина может быть модифицирована с помощью смещения, фасок или их комбинации. Для каждой из модификаций появится новая строка определения. Значение смещения измеряется от конца подключенного стержня (включая конечную модификацию) в направлении узловой пластины и определяет границу для обрезки пластины. Фаски могут быть установлены отдельно для всех углов; для лучшей ориентации при редактировании значений вы видите нумерацию углов. Комбинация модификаций означает, что смещение и фаски применяются вместе.

Инфо

Все изменения формы выполняются на оригинальной форме и размере узловой пластины, как в случае с Редактором пластин.

Язычковая пластина

Язычковая пластина соединяет головную пластину (определенную ниже) с объектом ссылок. Она в основном является продолжением подключенного стержня в виде пластины. Если объектом ссылки является существующий объект, положение язычковой пластины будет адаптировано к нему. Если же объектом ссылки является новая пластина, язычковая пластина устанавливается центрально относительно подключенного стержня, и положение новой узловой пластины адаптируется к язычковой пластине.

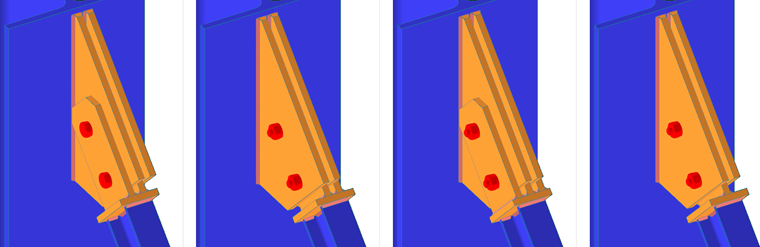

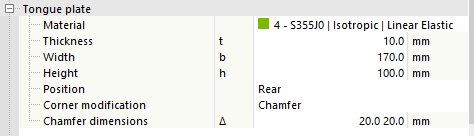

Определение состоит из материала и размеров пластины, а затем следует позиция. Позицию можно выбрать как 'Спереди, Сзади или Обеих сторон. Четвертая возможность Только внутри создает в случае двух узловых пластин только одну язычковую пластину между ними.

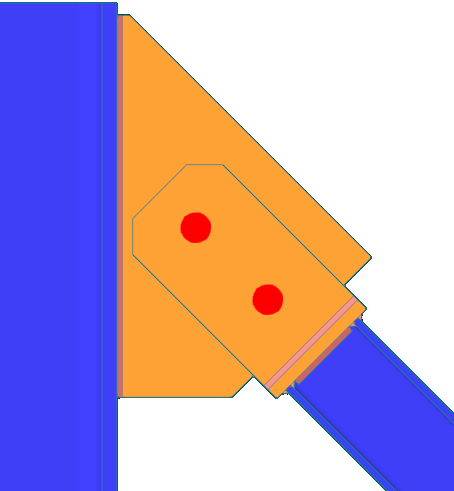

Удаленные углы язычковой пластины могут быть модифицированы с помощью фасок или закруглений. В этом случае появится строка определения для этой модификации. Оба удаленных угла имеют одинаковые модификации угла.

Головная пластина

Головная пластина служит для соединения подключенного стержня с язычковой пластиной. Подключаемый стержень приваривается с одной стороны головной пластины, язычковая пластина с другой стороны.

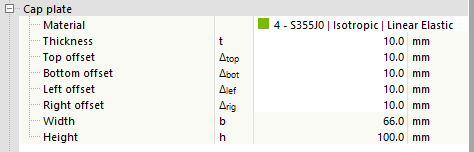

Определение головной пластины состоит из выбора материала, затем толщины пластины и смещений от краев подключенного стержня. Общие размеры пластины можно проверить в узле ввода внизу.

Сварные швы

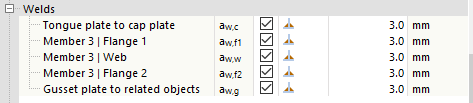

Как упоминалось ранее, этот компонент создает много новых компонентов в соединении, и все эти компоненты должны быть соединены друг с другом. Сварные швы размещаются между подключенным стержнем и головной пластиной, между головной пластиной и язычковой пластиной, а также между узловой пластиной и объектом ссылок. Если узловая пластина создается за пределами этого компонента, сварной шов здесь не рассчитывается. В общем, для каждого контакта двух пластин в рамках упомянутых выше соединений используется новая строка определения. Определение содержит флажок, указывающий, следует ли использовать сварной шов, поле комбинирования для типа сварного шва и (для опции Угловой шов) толщину сварного шва.

Болты

Последний узел ввода используется для определения болтов, которые соединяют язычковую пластину и узловую пластину.
