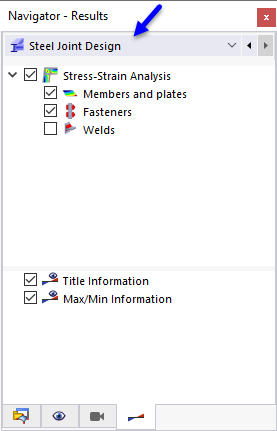

Оценка и документирование результатов расчета обычно выполняются в графическом виде. Для этого можно использовать изображение результатов на модели. Навигатор {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000016#resultnavigator - Результаты]] приведен в соответствие с категориями результатов аддона для расчета. Результаты компонентов управляются в списке навигатора в разделе Тип результата «Расчет стальных соединений».
Рабочее окно предлагает те же возможности выбора и оценки, что и для расчёта конструкций; например, видимости.
Кроме того, результаты расчета стальных соединений приведены в соответствие с результатами расчета стальных соединений.

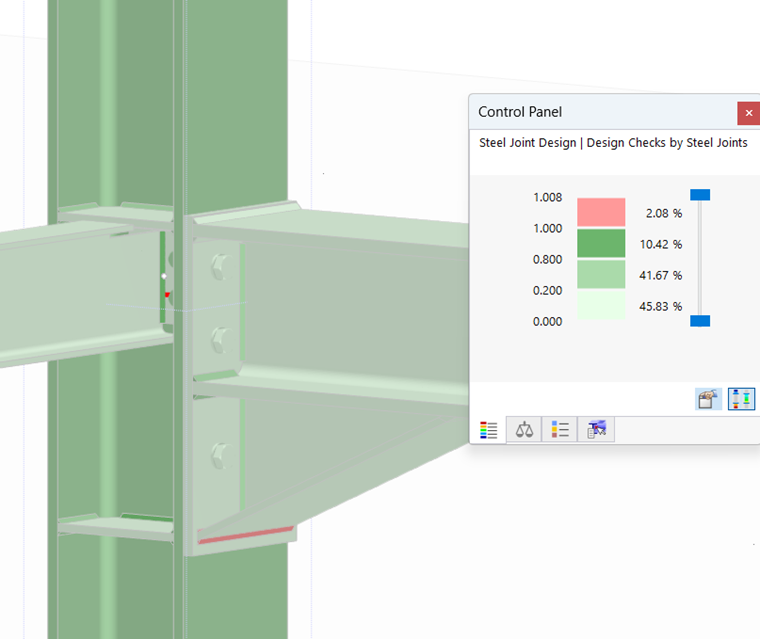

В отличие от статического расчета, для отображения результатов используются только четыре цвета. Данная градация цвета обеспечивает хорошее представление о расчетных соотношениях компонентов. Стандартные цвета имеют следующие значения:
|
Нет или есть только небольшие расчетные коэффициенты (до 20%) |
|
Средние соотношения (20% к 80%) |
|
Высокие расчётные коэффициенты (от 80% до 100%) |
|
Превышенные расчётные коэффициенты (более 100 %) |
Панель можно в любой момент переключить на одиннадцать цветов по умолчанию для программы RFEM. Нажмите на один из цветов на панели, чтобы открыть Диалоговое окно Изменить цвета результатов .
На панели управления можно также выбрать объекты {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/001106#resultsOnObjectsFilterTab]] для определения изображения результатов.
Важный

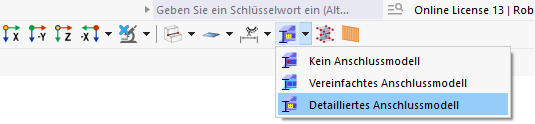

На упрощенной модели соединения графические результаты не отображаются. Если вы не видите в узле соединения никаких результатов,
, нам нужно выбрать опцию « Подробная модель соединения» на панели инструментов в правом верхнем углу.
