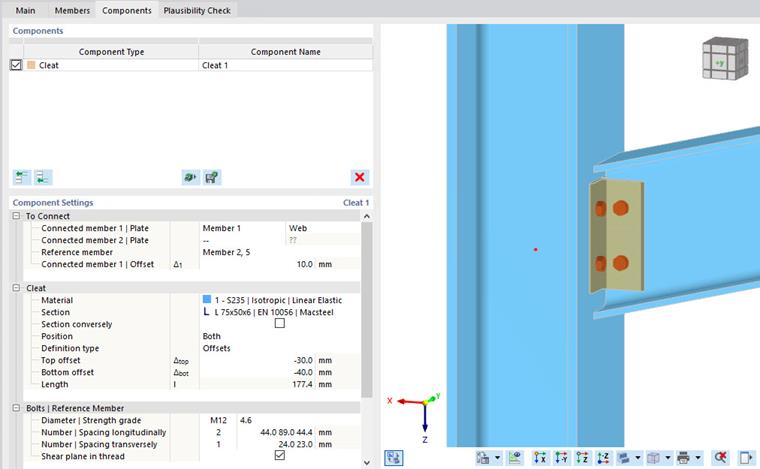

Компонент Уголок стенки соединяет пластину с опорной пластиной. Чаще всего соединение уголком стенки используется для шарнирных соединений. Также возможно соединение второй пластины в рамках этого компонента.
Соединяемые

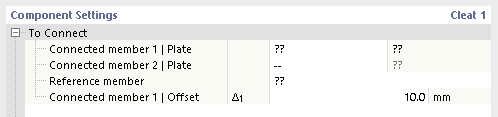

Первая категория настроек компонента управляет определением присоединяемых стержней и опорного стержня.
В строке Присоединяемый стержень 1 | Пластина задайте присоединяемый стержень. Второй присоединяемый стержень необязателен.
Укажите пластину стержня, к которой будет прикреплен уголок стенки.
Затем выберите опорный стержень. Его пластина определяется автоматически.
В строках Смещение можно задать расстояние между плоскостью присоединяемого элемента и опорным элементом.
Уголок стенки
Следующая категория управляет определением уголка, начиная с материала и сечения. Если вы задали два соединяемых элемента, можно определить параметры отдельно.

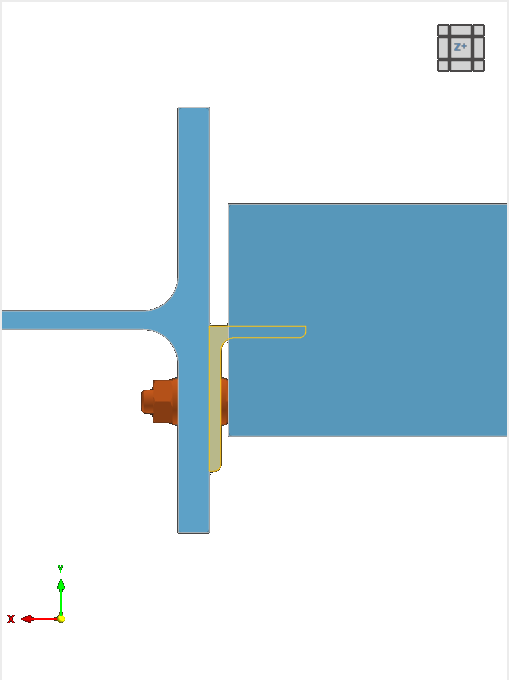

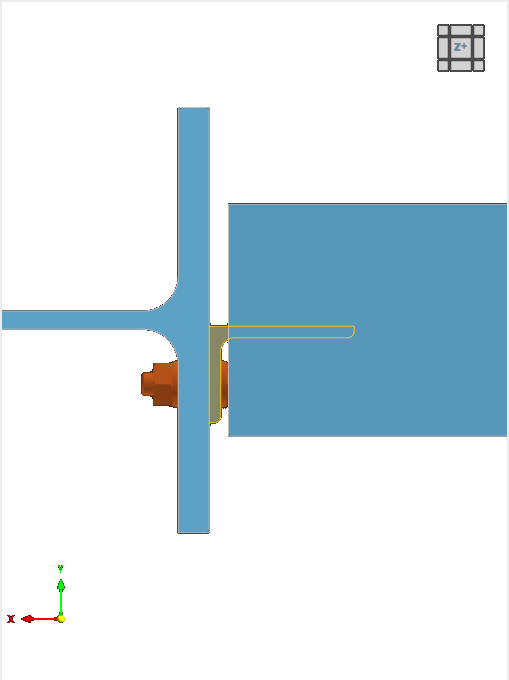

Если флажок Обратное сечение снят, уголок стенки размещается так, что его ось сечения перпендикулярна опорному стержню. Если эта опция выбрана, ось располагается параллельно опорному стержню.

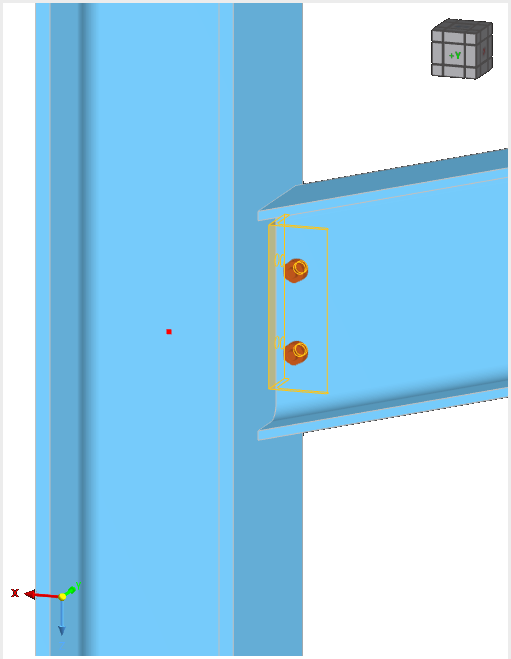

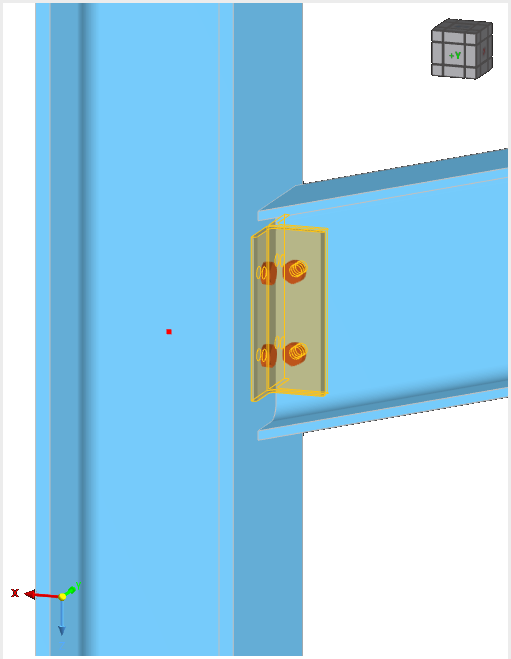

Положение относится к размещению уголков относительно соединяемой пластины: Спереди, Сзади или С обеих сторон пластины.
Вы можете определить размер уголка либо через Смещения, либо через Длина и положение. Выберите соответствующую опцию из списка.

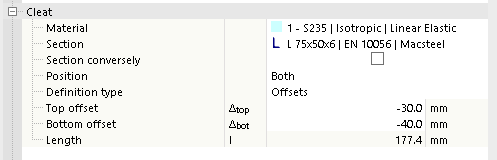

Если размер определяется через Смещения, он вычисляется из верхних и нижних расстояний до краев стержня, которые вы можете задать. Длину можно проверить в последней строке, но нельзя изменить.

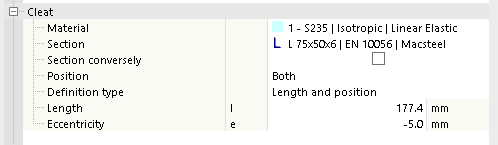

Если выбрана опция Длина и положение, вы можете ввести размер напрямую. Положение можно изменить, задав эксцентриситет, измеряемый от центра присоединенного стержня до центра уголка стенки.
Болты
Каждый уголок стенки имеет две группы болтов – одну для опорного элемента и одну для присоединяемого элемента. Последние категории управляют свойствами этих болтов.
Задайте диаметр болта и класс болта в первой строке, выбрав соответствующие записи из списков.
В следующих двух строках можно определить шаг болтов в горизонтальном и вертикальном направлениях. Краевые и осевые расстояния вводятся в строку через пробел. Расстояния подгруппы также можно ввести как умножение (например, 3*50). Недостающие данные автоматически дополняются в соответствии с геометрией уголка стенки.
Активируйте функцию Пред. напряжение болтов, чтобы учесть предварительное напряжение. Коэффициент силы пред. напряжения и коэффициент трения под опорной поверхностью головки определяется в Конфигурация несущей способности.
Если опция Резьба в плоскости сдвига активна, пониженная прочность (уменьшенная площадь) учитывается при проверке сдвига в соответствии с выбранной нормой проектирования.
