Пластины стержней могут быть расширены с помощью компонента втяжки . Вут состоит из одной выступающей пластины или расширяющейся пластины, дополненной полкой.
Продолжить
Бугорок определяется как продолжение плиты стержня. Выберите данную пластину в первой строке категории «Продолжить», начиная с имени стержня, а затем перейдите к выбору пластины стержня. Затем выберите тип привязки ( стержень , плита или вспомогательная плоскость ). Выбор этого типа ссылки влияет на следующую строку, где в списке содержатся только объекты выбранного типа. Последний опорный объект управляет геометрией бедра.
Пластина
Следующая категория определяет добавляемую часть - собственно бедро.
Когда вы определили материал плиты и толщину, выберите положение вута. Возможные варианты: снизу , сверху и по обоим . При выборе варианта « Оба » вы зададите одинаковые вута с обеих сторон, не задавая при этом двух компонентов с одинаковыми настройками.
Следующим пунктом является выравнивание пластины, в котором вы определяете форму бедра. Возможны параллельные и наклонные . Параллельность означает, что бедро имеет одинаковую высоту по длине. При использовании наклона вы должны определить высоту бедра в начале и в конце отдельно.
Когда вы задали выравнивание наклонной пластины, вы можете указать ширину вута и высоту вута в следующих двух строках. Затем введите отступ расширенного стержня, который представляет собой высоту конца стержня, более удаленного от соединения (и высоту по всей длине, если вы установили выравнивание параллельной пластины). Последним размером является отступ для ссылки . На этом расстоянии край вута перпендикулярен краю опорного стержня.
В последней строке категории «Плита» вы можете выбрать Края плстин , то есть, какие края должны быть обеспечены полкой. Есть четыре возможности: без полок, наклонный (или параллельный - в зависимости от выбранного выравнивания пластины), с отступом или все .
Наклонный (или параллельный ) означает, что только кромка, которая не примыкает ни к расширенному стержню, ни к ссылке, снабжена полкой. Параметр « Отступ » создает полку только на кромках, смежных с удлиненной балкой и привязкой. Все означает сочетание параллельности и отступа , что означает, что в этом случае полки размещаются на всех краях вута.
Полка
Если у вас есть кромка с полкой, ее можно определить в следующей категории « Фланец ». Все фланцы выполнены из одного и того же сечения и из одного материала. Положение полок выбирается в категории « Пластина ».
Сварные швы

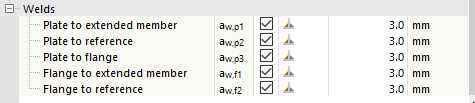

Для всех случаев, когда вновь созданная пластина соприкасается с другой пластиной, можно определить сварной шов в категории « Сварные швы ». Определение содержит флажок, показывающий, следует ли использовать сварной шов, поле со списком типа сварного шва, а для опции углового шва - толщину шва.
