Элемент фундамента

Компонент Опорная плита позволяет выполнять расчет соединений опорных плит с забетонированными анкерами. При этом проверяются плита, сварные швы, анкеровка, а также взаимодействие стали и бетона.

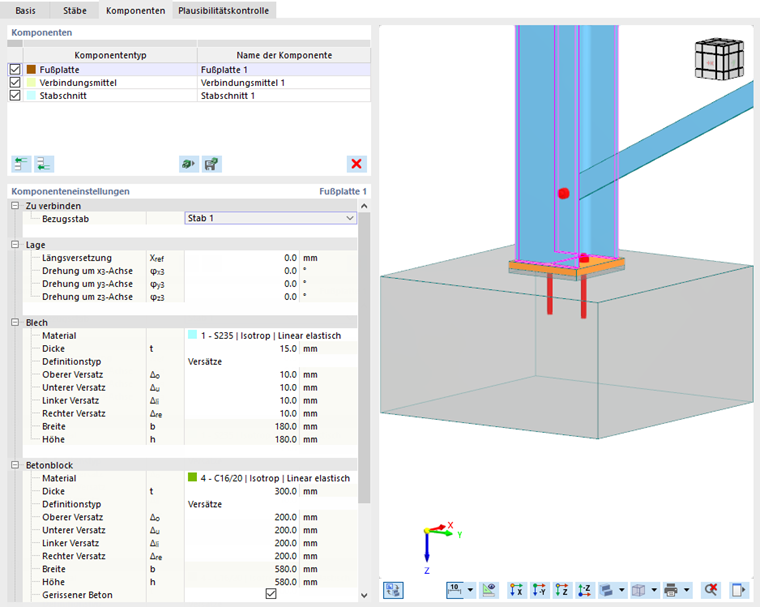

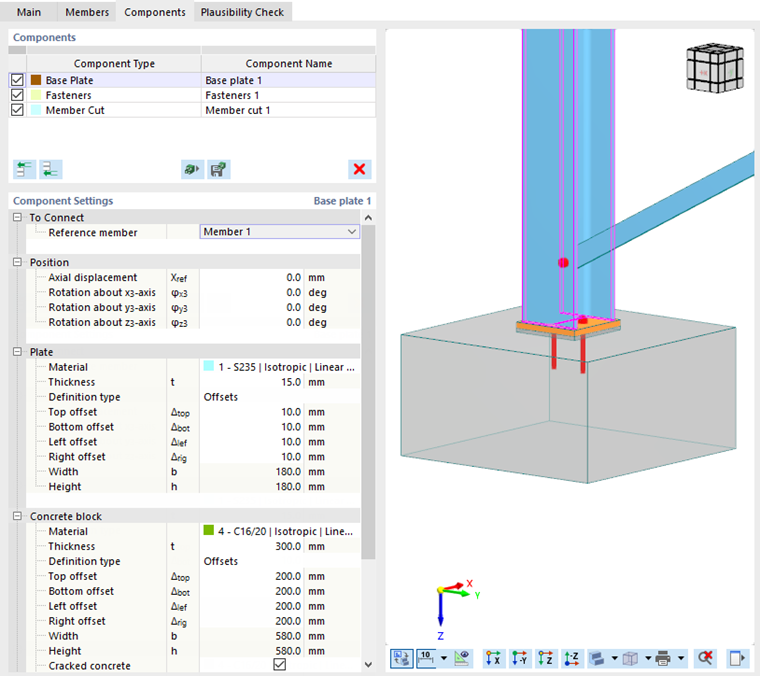

Настройки компонентов для стальных соединений

Для соединения

В первой категории настроек компонента вы определяете, какой стержень имеет опорную плиту.

Выбрать стержень-ориентир

В списке указаны все стержни, присоединенные к узлу. Выберите 'Опорный стержень' (колонну). Не обязательно, чтобы узлу был назначен узловой опор.

Расположение

В этой категории представляется возможность установить и повернуть опорную плиту на расстоянии от конца стержня.

Задание позиции опорной плиты

'Продольное смещение' описывает (вертикальное) расстояние от узла. Если вы хотите произвести 'поворот' опорной плиты, укажите соответствующие углы вокруг локальных осей. Систему координат можно отобразить с помощью кнопки в нижней части графической области.

Лист

Через лист компонента опорной плиты осуществляется соединение между опорным стержнем и бетонным блоком.

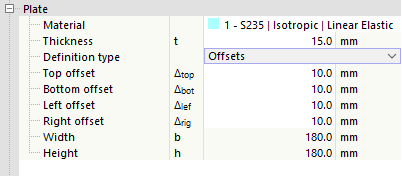

Задать свойства плиты

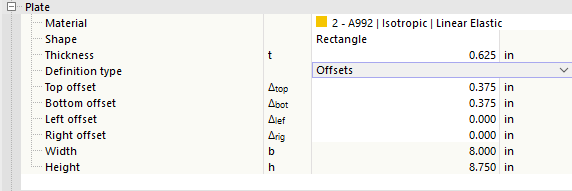

Выберите подходящий материал из определенных материалов или создайте новый материал с помощью кнопки . Затем укажите толщину листа.

Геометрию листа можно задать через 'Смещения' или 'Размеры и расположение'. Выберите соответствующую опцию в списке.

Смещения

Размер листа определяется размерами поперечного сечения опорного стержня. Через 'смещение' в четырех направлениях можно установить, насколько далеко лист выступает за границы поперечного сечения. Полученная ширина и высота указываются в последних строках; эти значения не могут быть изменены.

Размеры и расположение

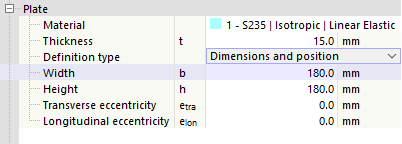

Задать пластину с помощью размеров и положения

Вы можете непосредственно указать размер листа. Позиция отнесена к поперечному сечению опорного стержня. Если плита не должна располагаться по центру, можно задать 'Поперечную эксцентриситет' и 'Продольную эксцентриситет' по отношению к узлу соединения и сдвинуть плиту.

Бетонный блок

Бетонный блок образует "фундамент" компонента опорной плиты.

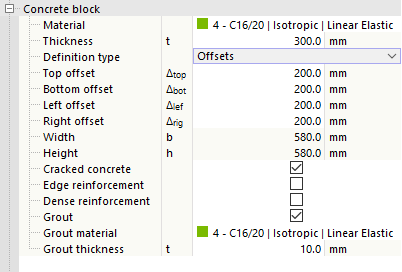

Задать свойства бетонного блока

Выберите подходящий материал из определенных материалов или создайте новый бетонный материал с помощью кнопки . Затем укажите толщину бетонного блока.

Геометрию можно задать через 'Смещения' или 'Размеры и расположение'. Выберите соответствующую опцию в списке. Оба способа аналогичны для определения геометрии листа (см. Смещения).

Контрольные поля 'Трещинный бетон', 'Крайнее армирование' и 'Плотное армирование' влияют на эффективную площадь A_eff опорной плиты при сжатии: если бетон трескается, эта площадь слегка уменьшается; если имеется крайнее армирование и плотное армирование, эффективная площадь несколько увеличивается.

Если между стальной пластиной и бетонным блоком предусмотрен слой чистоты, отметьте контрольное поле 'Раствор'. Затем определите 'Материал раствора' и укажите 'Толщину раствора'.

Передача сдвига

Эта категория регулирует, как передаются поперечные силы между опорным стержнем и бетонным блоком.

Передача сдвига для опорной плиты

Определите, будет ли передача сдвига осуществляться через анкеры или сдвиговой дюбель. Если вы также хотите 'учесть трение', отметьте соответствующее контрольное поле. Коэффициент трения хранится в Конфигурации несущей способности в категории 'Бетонный блок'.

Сдвиговой дюбель

Если передача сдвига выбрана через сдвиговой дюбель, его свойства указываются в этом разделе.

Параметры настройки для сдвигоидов

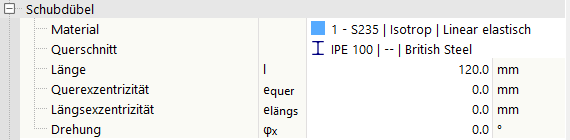

Назначьте сдвиговому дюбелю материал и поперечное сечение. Также необходимо указать длину.

Расположение сдвигового дюбеля всегда относится к центру опорной плиты (листа). Она определяется на основе поперечной и продольной эксцентриситетами (в плоскости пластины) и поворотом сдвигового дюбеля (вокруг его продольной оси).

Анкеры

С помощью анкеров воспринимаются растягивающие усилия (и, возможно, также сдвиговые усилия). В этой категории можно определить свойства болтов.

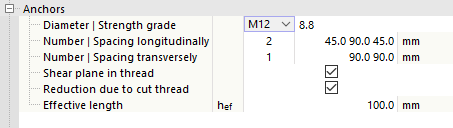

Задать анкер

Выберите в списках 'Диаметр' и 'Класс прочности' анкерных болтов.

Затем укажите 'Количество', а также 'Расстояние в продольном направлении' и 'Расстояние в поперечном направлении' анкеров. Здесь также удобна кнопка в графической области для переключения к знаковому отображению параметров.

С помощью контрольных полей 'Резьба в шероразменном шве' и 'Снижение из-за нарезанной резьбы' можно управлять, должны ли прочности соответствующим образом снижаться.

Значение h_ef представляет собой эффективную глубину анкеровки анкеров в бетонный блок. Длина анкеров определяется из толщины опорной плиты и, при необходимости, слоя раствора, глубины анкеровки, а также требуемой длины для гайки и шайбы.

Типы анкеров

Доступны три типа анкеров: Посредством последующей установки | С соединением, Забетонированный | Анкер с головкой и Забетонированный | Анкер с крючком. Для анкеров, установленных впоследствии, необходимо указать только глубину анкеровки. Определение анкерных головок осуществляется за счет толщины головки, а также указания диаметра для круглых головок и длины стороны для квадратных головок. Для анкерных крючков необходимо установить длину крючка. Допустимая область определяется длиной крючка и применяемым стандартом проектирования. Кроме того, указывается фактор для характеристики условий соединения, который входит в монтажные проверки бетона.

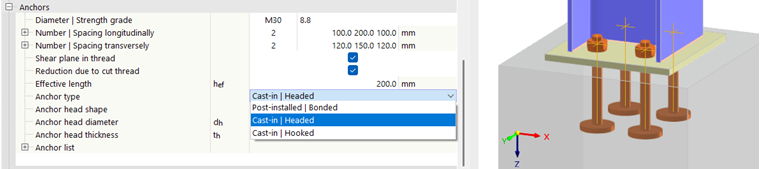

Задание типа анкера

Сварные швы

Последняя категория управляет тем, какими сварными швами соединяются края опорного стержня (колонны) с листом опорной плиты. Если вы снимете отметку с одного из контрольных полей, соответствующая часть поперечного сечения не будет снабжена сварным швом.

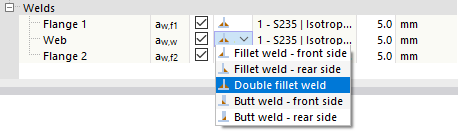

Определение швов

Если вы щелкните в столбце справа от контрольного поля, можно открыть список типов сварных швов. Там доступны различные типы филе и стыковых швов. Для филе швов необходимо указать толщину сварного шва.
