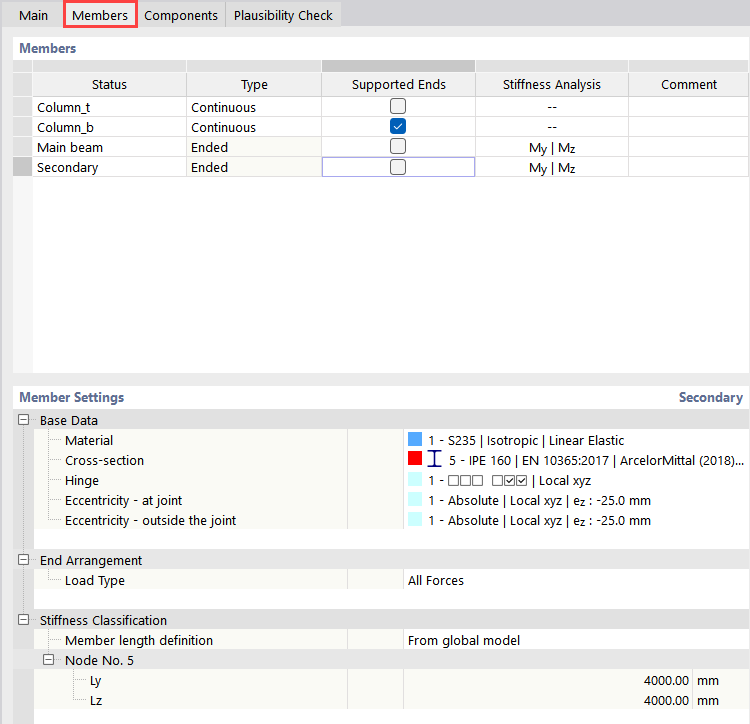

Вкладка Стержни управляет детальными настройками стержней, примыкающих к рассчитываемому узлу.
Стержни

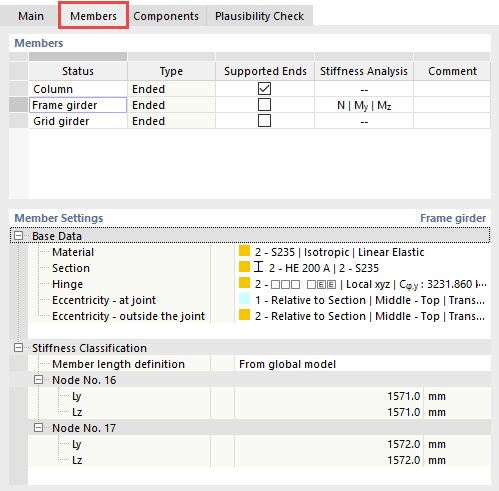

В таблице перечислены стержни, примыкающие к узлу. Как описано в главе Основы, здесь речь идет о группировках ("типах") стержней с одинаковыми свойствами. В столбце Статус находятся обозначения, используемые на вкладке 'Основы'. При необходимости вы можете переименовать их здесь.
В столбце Тип вы можете указать, имеется ли в проверяемом узле 'Конец стержня' или же стержень является 'Неразрезным'.
В столбце Закрепленные концы необходимо указать, какой стержень в Эквивалентная модель КЭ стального соединения должен получить опору на конце стержня, удаленном от проверяемого узла. Вы можете активировать опоры для нескольких стержней, однако по крайней мере один стержень должен оставаться незакрепленным для приложения нагрузки: Нагрузка прикладывается к незакрепленным стержням. Детальные настройки опирания и приложения нагрузки на соответствующих концах стержней можно выполнить в разделе стержней Настройки стержней.
Столбец Анализ жёсткости отображается, если на вкладке 'Основы' вы указали конфигурацию анализа жёсткости для Дополнительный анализ . Здесь вы можете указать, для какого стержня следует определять жесткость с учетом компонентов соединения. Выберите из списка внутренние силы, релевантные для анализа жёсткости.
При необходимости в последнем столбце можно ввести Комментарий к соответствующему статусу. Он будет сверяться с вкладкой 'Основы'.
Настройки стержней
В категории Основные данные отображаются используемые настройки выбранного стержня, такие как Материал и Сечение. Если на выбранном стержне имеются шарниры или экцентриситеты, они также указываются.
При нажатии на ячейку описанного свойства вы можете изменить его с помощью кнопки
.
Категория Расположение концов управляет детальными данными о граничных условиях эквивалентной модели. Для закрепленных концов Тип опоры определяется как жесткий или шарнирный. При жесткой опоре закреплены все степени свободы (по умолчанию), при шарнирной опоре закреплены только перемещения и осевое вращение. Для свободных концов стержней соответственно задается Тип нагрузки. По умолчанию все внутренние силы из основной модели прикладываются также и в эквивалентной модели ('Все силы'). Однако вы также можете приложить только определенные компоненты внутренних сил.
Категория Классификация жёсткости доступна только в том случае, если вы назначили стержню внутренние силы для анализа жёсткости (см. рисунок Внутренние силы для анализа жёсткости).

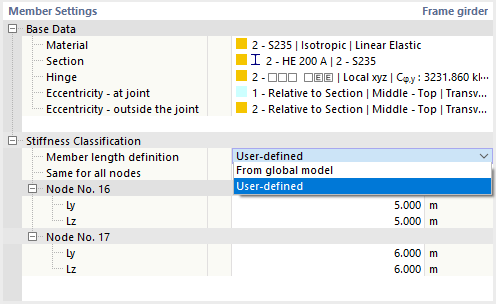

'Определение длины стержня' влияет на классификацию соединения. Длина стержня берется из геометрии модели и предварительно задается как расчетная длина в направлении осей y и z стержня. Если эти значения для Ly и Lz не соответствуют условиям, выберите в списке опцию 'Пользовательский'. Затем вы можете назначить длины отдельным проверяемым узлам. Это необходимо, например, если стержень разделен между опорами: В этом случае укажите пролет между опорами. При одинаковых параметрах для узлов, управляемых в соединении, активируйте флажок 'Одинаково для всех узлов' и задайте длины для всех узлов.
Графическое окно

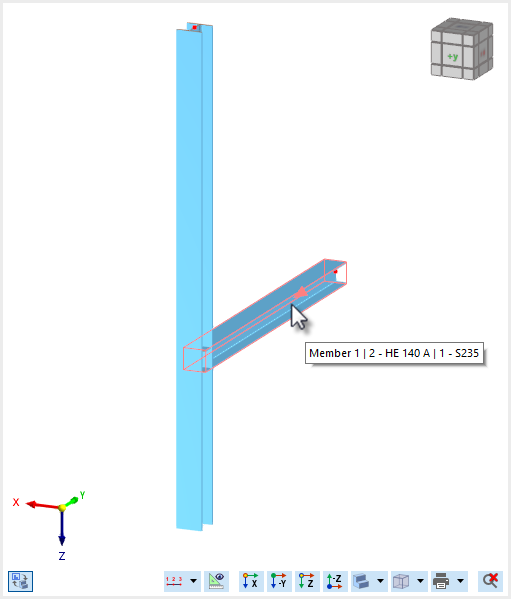

В графике теперь отображается только один узел соединения, который, благодаря группировке, является представительным для всех проверяемых узлов. При наведении мыши на стержень отображается информация о статусе, сечении и материале.
С помощью кнопки
в левом нижнем углу графики можно переключаться между символическим представлением соединения и фактическим видом.
