Протокол результатов

Диспетчер протокола результатов содержит все таблицы для расчета стальных соединений, которые также отображаются в интерфейсе программы.

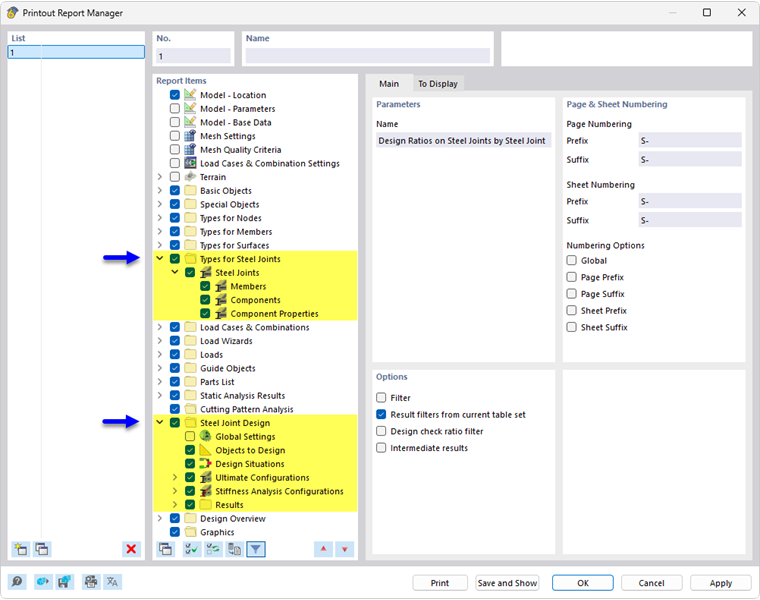

Диспетчер протокола результатов с разделами для расчета стальных соединений

Кроме информации о Типах для стальных соединений, навигатор содержит элементы отчета для Конфигурации предельного состояния и Конфигурации для расчёта жёсткости, а также за Результаты расчёта напряжений-деформаций и, если применимо, расчёта жёсткости. Используйте флажки для задания таблиц, необходимых для документации.

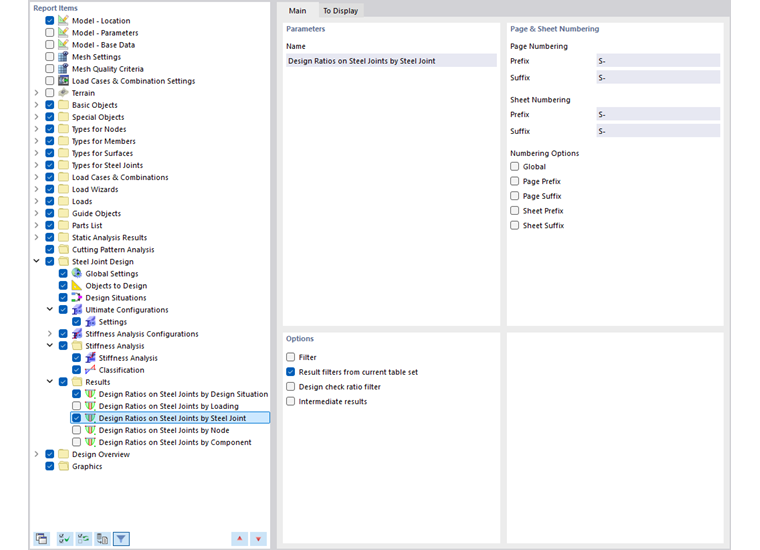

Выбор результатов

Вы также можете использовать параметры фильтра для настройки табличных результатов. Вы можете фильтровать таблицы результатов по определённым критериям:

• Объект фильтр по номеру или выбору объекта
• Фильтр результатов с теми же опциями, что и в Диспетчер таблиц результатов
• Фильтр расчетного соотношения для значений результатов

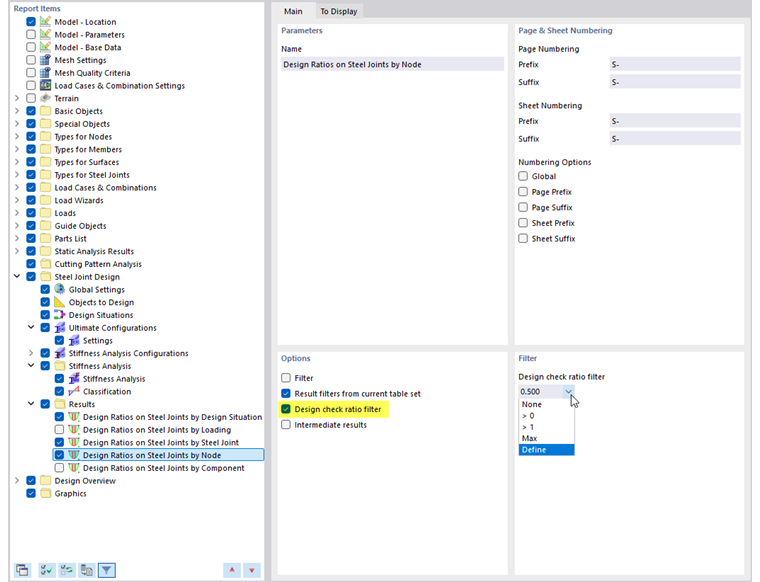

Опции фильтра для расчётного соотношения

Если вы установите флажок 'Подробные результаты' в разделе 'Опции' (см. рисунок выше), вы можете активировать дополнительные подробности для документации в новой вкладке.

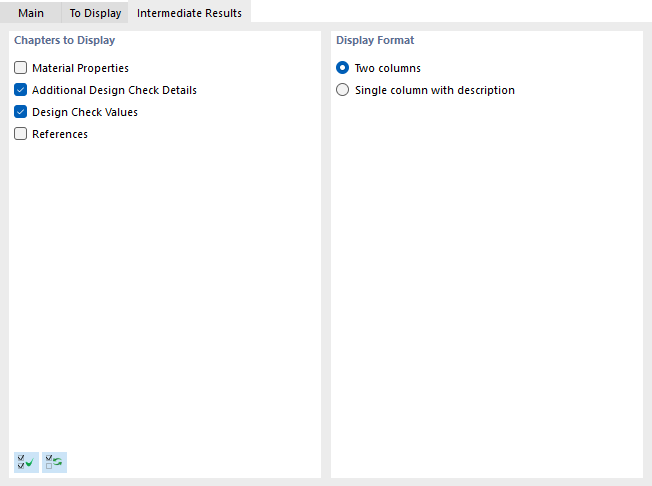

Выбор промежуточных результатов

В протокол результатов можно также включить {%://002175 Подробности расчета]] с формулами для расчетов. Используйте соответствующую кнопку в списке диалогового окна 'Подробности расчетной проверки' .

В предпросмотре протокола результатов можно проверить и правильно упорядочить данные, а также добавить графику и текст.

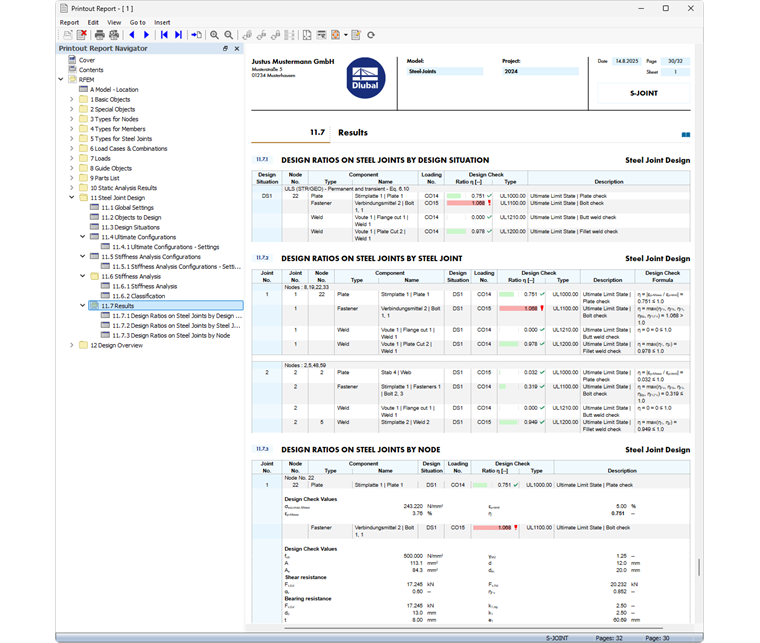

Протокол результатов с данными расчета стальных соединений
