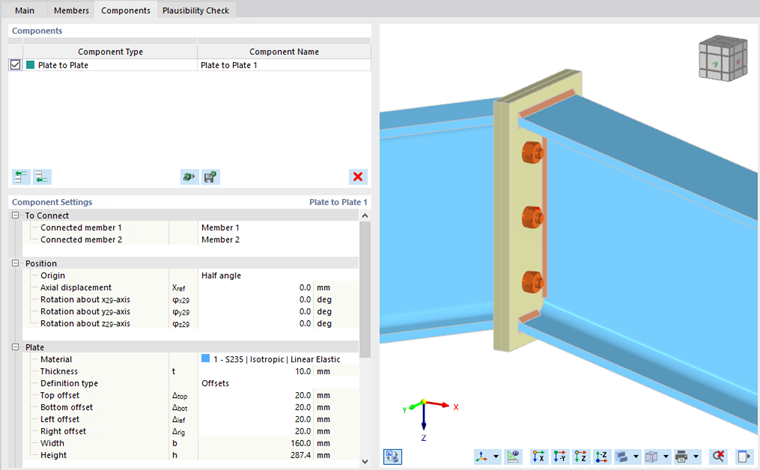

Компонент Стык с торцевыми пластинами позволяет соединить два компонента конструкции с помощью двух торцевых пластин, болтов и сварных швов.
Соединяемые

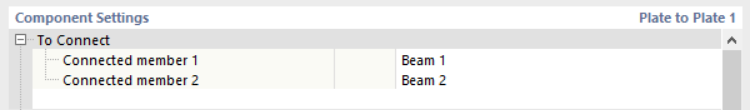

Первая категория настроек компонента управляет определением соединяемых стержней.
Положение

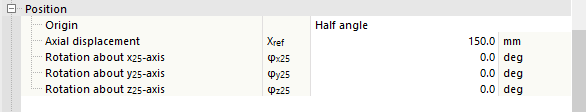

Вторая категория управляет положением двух плит.
Начало плит можно задать как Перпендикулярно или Половина угла. Выберите соответствующую опцию из списка.
Если вы выберете опцию Перпендикулярно, плиты будут выровнены в плоскости, перпендикулярной Присоединенному стержню 1. Укажите Продольное смещение, если вы хотите сместить плиту вдоль центральной оси этого стержня.
Если задать положение с помощью Половины угла, плиты вставляются в плоскость, которая находится посередине между двумя соединяемыми элементами. Опции 'Поворот вокруг осей xyz' позволяют поворачивать плиты вокруг местных осей.
Пластина 1
Эта категория управляет заданием торцевой пластины, которая примыкает к присоединенному стержню 1. Выберите материал пластины из заданных материалов или создайте новый материал. Затем введите толщину пластины.
Размеры пластин можно задать либо с помощью Смещений, либо с помощью Размеров и положения. Выберите соответствующую опцию из списка.
Если вы задаете пластину с помощью Смещений, её размер определяется на основе размеров сечения 'Присоединенного стержня 1'. То есть, насколько торцевая пластина выступает за габаритную рамку сечения. Вы можете проверить общие размеры пластины в последних строках, но не можете их изменить.

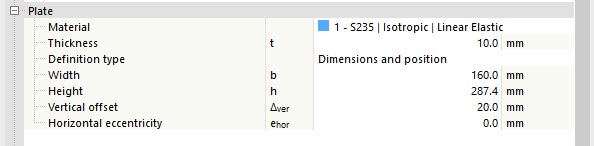

При выборе опции Размеры и положение вы можете задать размер пластины напрямую. Положение торцевой пластины привязывается к 'Присоединенному стержню 1': вертикальное положение измеряется от верхней кромки профиля (положительные значения вверх), в то время как горизонтальный эксцентриситет измеряется от центра тяжести сечения стержня.
Переключение между типами задания не изменит положение или размеры пластины. Значения будут пересчитаны, чтобы отразить текущее задание.
Пластина 2
Если вы активируете опцию Идентично пластине 1, здесь нельзя будет задать другие настройки. Если опция отключена, доступны все параметры настройки, как и для Пластины 1.
Болты
Эта категория управляет свойствами болтов.
Задайте диаметр и класс прочности в первой строке, выбрав соответствующие позиции из списков.
В следующих двух строках можно задать расстояние между болтами в горизонтальном и вертикальном направлении. Расстояния от края и между осями вводятся в строку через пробел. Расстояния для подгруппы можно также вводить с умножением (например, 3*50). Недостающие записи автоматически дополняются в соответствии с геометрией пластин.
Активируйте функцию Предварительно напряженные болты для учета предварительного напряжения. Коэффициент усилия предварительного напряжения и коэффициент трения под головкой болта задаются в Конфигурация несущей способности.
При активированной опции Резьба в плоскости сдвига более низкая прочность (уменьшенная площадь) в соответствии с выбранной нормой проектирования учитывается при проверке на сдвиг.
Кроме того, в Списке болтов можно отключить отдельные болты, если требуется выполнить нерегулярное расположение болтов.
Сварные швы

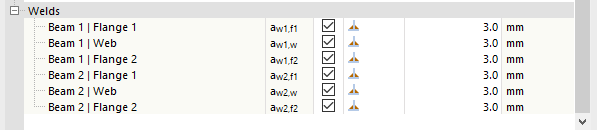

Последняя категория управляет сварными швами для отдельных частей стыка с торцевыми пластинами. Если флажок снят, этот сварной шов не будет создан.
При выборе области справа от флажка появляется список, из которого можно выбрать тип сварного шва. Доступны несколько типов угловых и стыковых швов.
Для угловых швов необходимо задать толщину каждого шва.
