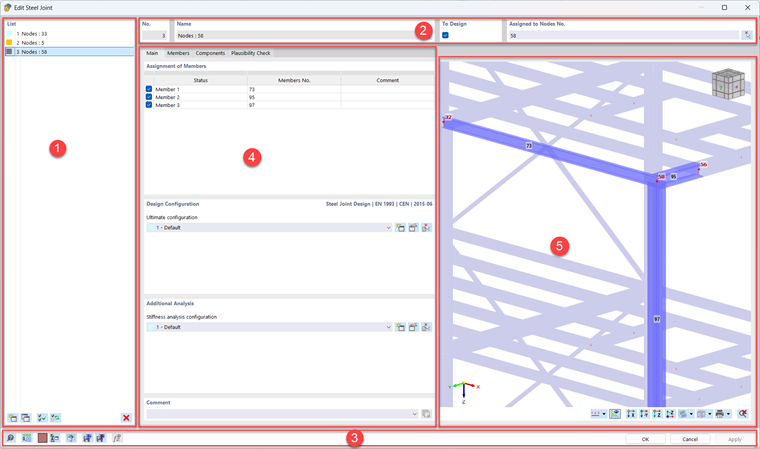

El cuadro de diálogo del complemento Conexiones de Acero se divide en varias áreas.
➀ Lista
En el lado izquierdo se encuentra la Lista de las conexiones ya existentes. Con los botones debajo de esta lista, puede Crear una nueva conexión
así como Copiar una o más conexiones seleccionadas
. Los dos botones al lado facilitan la selección de conexiones en la lista: Seleccionar todas las conexiones
y Invertir selección
.
Con el botón
puede Eliminar las conexiones seleccionadas.
➁ A dimensionar
En la parte superior hay cuatro secciones. Siempre se refieren a la conexión o conexiones que están seleccionadas en la lista. Junto al N.º, se muestra el Nombre de la conexión. Si no se proporciona un nombre individual, aparecerán los números de los nudos a dimensionar. Con el campo de control A dimensionar, puede controlar si la conexión se considera en el dimensionamiento. Por defecto, cada conexión definida está seleccionada para el dimensionamiento
. Si una o más conexiones no deben dimensionarse, puede desactivarlas con el campo de control
. En la sección Asignado a nudos N.º, se indican todos los nudos previstos para el dimensionamiento según las especificaciones de la conexión. Puede ajustar los números de los nudos mediante la entrada del teclado o con el botón
de forma gráfica.
➂ Funciones generales
En la parte inferior del cuadro de diálogo, predominantemente se encuentran funciones generales. Están descritas en el capítulo Diálogos del manual de RFEM. También hay dos botones especiales disponibles para mostrar los modelos de fondo generados. Con Generar submodelo
, el modelo de sustitución utilizado para el cálculo de FE se abre en RFEM como un nuevo archivo en segundo plano. De manera análoga, el botón Generar submodelo de análisis de rigidez
se refiere al modelo de sustitución utilizado para el análisis de rigidez.
➃ Pestañas
En el área central están dispuestas las pestañas de edición Base, Barras, Componentes y Control de plausibilidad. Se describen en los siguientes subcapítulos.
➄ Ventana gráfica
En el área gráfica a la derecha, puede ver una vista del modelo con los elementos relevantes para la conexión. Allí puede acercar, girar y desplazar la vista – como es habitual en el programa principal – (ver el capítulo Control gráfico del manual de RFEM). El "ViewCube"
en la parte superior también es útil para ajustar la representación. Con los botones debajo de la gráfica, puede ajustar la vista o imprimir la representación actual
.
