База

Регистр База управляет общими настройками в отношении стержней соединения и конфигурацией расчета для проверок.

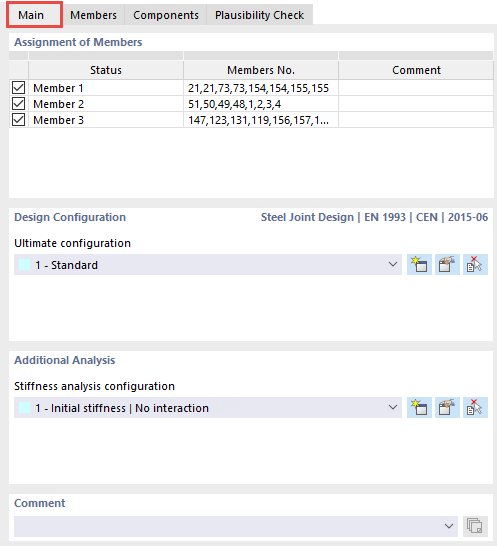

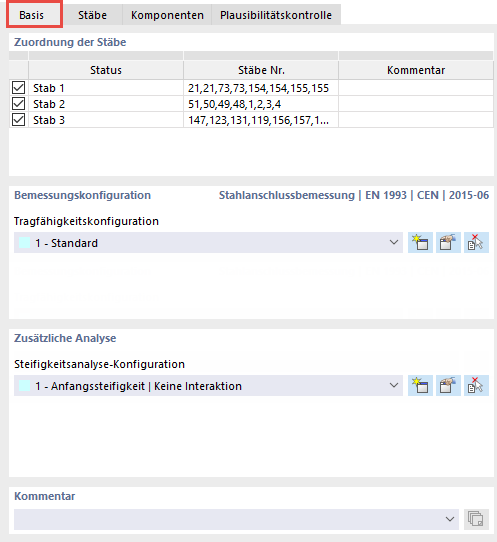

Вкладка «Основные»

Назначение стержней

Как только вы выбираете узел для расчета, программа присваивает этому узлу все стержни, которые к нему подключены.

С помощью контрольных полей первого столбца у вас есть возможность исключать стержни из расчета . Статус соответствует виду группировки: при наличии нескольких узлов для расчета, он объединяет все стержни, имеющие одинаковые свойства и совпадающее положение в структурной модели. Название статуса, которому вы также можете присвоить индивидуальное имя, впоследствии используется в компонентах. В столбце Стержни № перечислены номера стержней, используемые в модели RFEM или RSTAB. Опционально вы можете добавить Комментарий к соответствующему статусу в последнем столбце.

Конфигурация расчета

В этом разделе вы можете выбрать конфигурацию несущей способности из списка, создать новую , редактировать или графически перенять от другого соединения в рабочем окне .

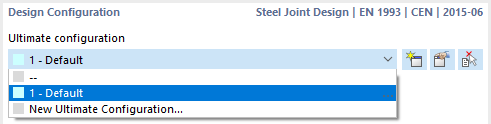

Расчётная конфигурация

Конфигурации расчета описаны в главе Конфигурации несущей способности.

Дополнительный анализ

В этом разделе вы можете выбрать конфигурацию анализа жесткости из списка, создать новую , редактировать или взять из графики от другого соединения .

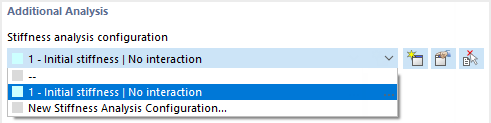

Дополнительные расчёты

Конфигурации анализа жесткости описаны в главе Конфигурации анализа жесткости.

Комментарий

Вы можете снабдить каждое соединение комментарием, который затем будет дополнительно отображаться после названия соединения.

Окно графики

В графике диалога отображаются все узлы для расчета с подключенными стержнями, при условии, что вы их не отключили в разделе 'Назначение стержней'.

Когда вы перемещаете мышь по узлу, отображаются номер узла вместе с координатами. При перемещении мыши по стержню вы получаете информацию о номере стержня, сечении, материале и длине стержня.

графическое окно
