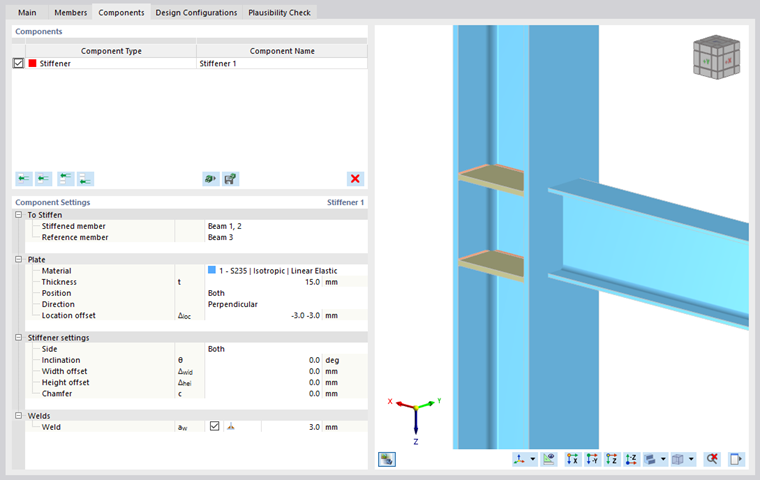

Ребро жесткости - это компонент, который позволяет вставлять пластины жесткости в профили с открытым сечением.
Усилить

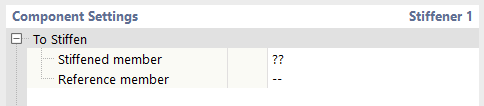

Первая категория настроек компонента управляет определениями стержня жесткости и опорного стержня.
Подкрепленный элемент обязателен. Его можно выбрать из числа всех элементов, подключенных к узлу. Ссылочный элемент не является обязательным. Эта опция полезна в случаях, когда положение ребер жесткости связано с пластинами опорного элемента.
Элементы
Пластина

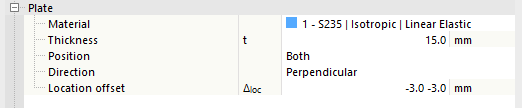

Следующая категория управляет определением пластины жесткости. Выберите материал пластины из определенных материалов или создайте новый материал. Затем введите толщину пластины.
Исходная форма и размеры пластины создаются автоматически в зависимости от профиля элемента жесткости. В категории 'Plate' отображаются различные элементы, в зависимости от того, выбран ли ссылочный элемент или нет.
Когда вы выбрали опорный элемент, есть несколько вариантов определения 'положения' пластины: «Центр», «Верхний», «Нижний» и «Оба». Их можно использовать для перемещения элемента жесткости в зависимости от положения опорного стержня. Кроме того, опция 'Стержневая пластина' позволяет выровнять ребро жесткости по опорным пластинам.
Параметры 'Направление' позволяют выбрать, будет ли элемент жесткости вставлен параллельно опорному стержню или перпендикулярно ему. Если вы хотите расположить элемент жесткости вдоль стержня жесткости, вы можете определить соответствующее ' смещение местоположения '.
Если не выбран ни один опорный элемент, варианты будут сокращены. Число ' | Параметры расстояния ' позволяют выбрать количество ребер жесткости и расстояние между ними в направлении центральной линии стержня жесткости.
Параметры ребра жесткости

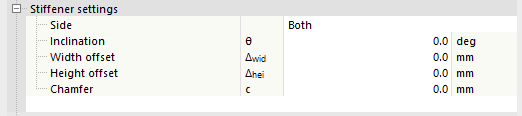

В этой категории можно изменить положение и форму элемента жесткости.
Используйте параметры ' Сторона ', чтобы определить, какая сторона стержня должна быть усилена: ' Влево ', 'Вправо' или ' Оба '. При необходимости вы можете повернуть элемент жесткости, указав угол ' наклона '.
' Смещение ширины 'и' Смещение высоты ' можно использовать для уменьшения размера пластин (пластин) жесткости путем их смещения относительно пластин элементов жесткости. Параметры 'Фаска' позволяют изменять углы пластин, что типично для элементов жесткости.
Сварные швы
Последняя категория контролирует сварные швы, которые используются для всех кромок элемента жесткости. Если этот флажок снят, сварные швы применяться не будут.
Когда вы выбираете место справа от флажка, вы найдете список, из которого вы можете выбрать тип сварного шва. Доступны несколько типов угловых и стыковых швов. Для угловых швов необходимо определить каждую толщину.
