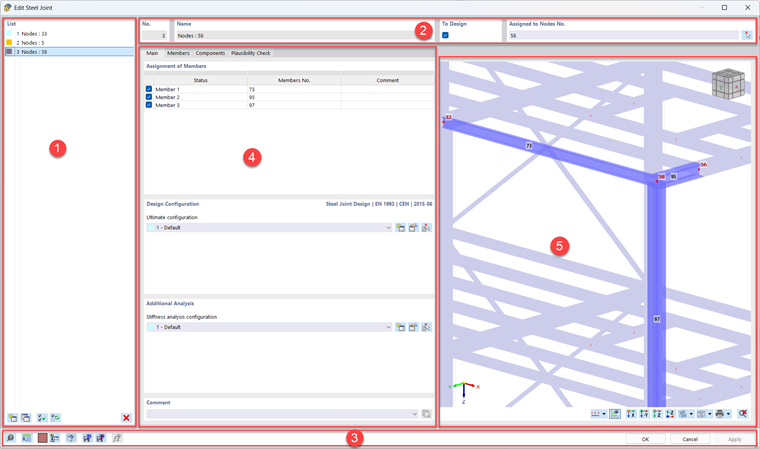

Dialogové okno přídavného modulu Ocelové spoje je rozděleno do několika oblastí.
➀ Seznam
Na levé straně se nachází seznam již existujících spojů. Pomocí tlačítek pod tímto seznamem můžete vytvořit nový spoj
a kopírovat jeden nebo více vybraných spojů
. Dvě tlačítka vedle umožňují snadný výběr spojů ze seznamu: vybrat všechny spoje
a zvrátit výběr
.
Pomocí tlačítka
můžete smazat vybrané spoje.
➁ Ke dimenzování
V horní části se nachází čtyři sekce. Vztahují se vždy na spoj(e), které jsou vybrané v seznamu. Vedle položky Číslo je zobrazen Název spoje. Pokud nezadat vlastní název, jsou zde zobrazeny čísla uzlů pro dimenzování. Pomocí zaškrtávacího pole Ke dimenzování určujete, zda se spoj při dimenzování zohlední. Standardně je každý definovaný spoj pro dimenzování vybrán
. Pokud se jeden nebo více spojů nemá dimenzovat, můžete tyto deaktivovat pomocí zaškrtávacího pole
. V sekci Přiřazeno k uzlu č. jsou uvedeny všechny uzly, které se mají dimenzovat podle nastavení spoje. Čísla uzlů můžete zadávat z klávesnice nebo je lze graficky nastavit pomocí tlačítka
.
➂ Obecné funkce
V dolní části dialogového okna se nacházejí převážně obecné funkce. Jsou popsány v kapitole Dialoge manuálu RFEM. Kromě toho jsou k dispozici dvě speciální tlačítka pro zobrazení generovaných modelů na pozadí. Pomocí Generovat podmodel
se otevře v RFEM náhradní model pro FE výpočet jako nový soubor na pozadí. Analogicky se tlačítko Generovat podmodel pro analýzu tuhosti
týká náhradního modelu použitého pro analýzu tuhosti.
➃ Záložky
Ve střední části jsou uspořádány editační záložky Základ, Pruty, Komponenty a Kontrola správnosti. Tyto jsou popsány v následujících podkapitolách.
➄ Grafické okno
V grafické oblasti napravo vidíte výřez modelu s objekty, které jsou pro spoj relevantní. Zde můžete, jak je zvykem z hlavního programu, přibližovat, otáčet a přesouvat pohled (viz kapitola Grafické ovládání manuálu RFEM). "ViewCube"
v horní části je také užitečný pro přizpůsobení zobrazení. Pomocí tlačítek pod grafikou můžete přizpůsobit pohled nebo vytisknout aktuální zobrazení
.
