Заглушка

Заглушка - это специальный конструктивный элемент, используемый для соединения двух объектов; например, для соединения балки с колонной с помощью другого сечения. Этот виртуальный стержень учитывается только в расчете соединения, а не в модели. Соединение с другими стержнями осуществляется с помощью сварных швов и крепежных элементов.

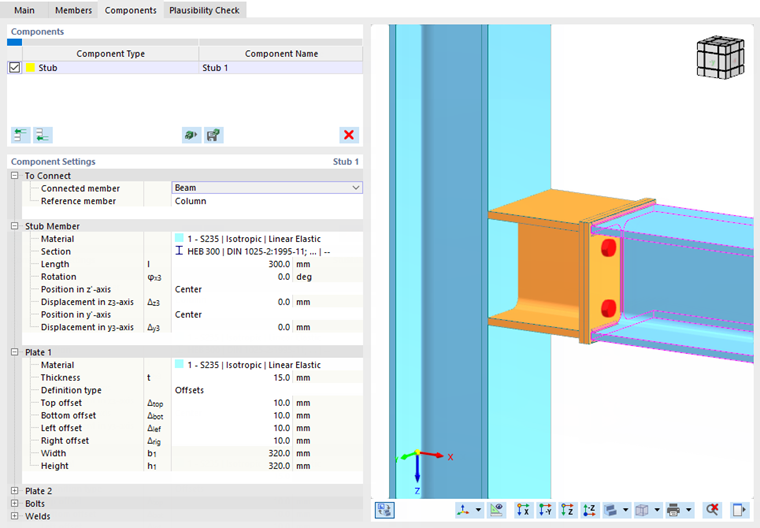

Параметры компонента для заглушки

Соединить

Первая категория настроек компонента управляет подробностями стержней.

Придать стержень

Укажите, какой из соединенных с узлом стержней относится к заглушке в качестве 'Соединенного стержня'. Обычно это балка. «Стержень-ориентир» не является обязательным. Однако это полезно, если балка присоединяется под углом: Затем угол наклона автоматически применяется для скоса заглушки.

Стержень заглушки

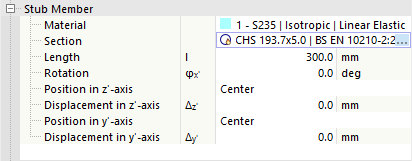

Задание свойств и положения заглушки

В данной категории можно задать свойства стойки. Выберите соответствующий материал из заданных материалов или задайте новый материал с помощью аддон, например Затем задайте сечение. Вы также можете использовать кнопку здесь в текстовом поле, чтобы выбрать сечение из базы данных RFEM.

В поле ввода 'Длина' введите длину заглушки. Если вы хотите, чтобы стержни были расположены повернуто или в шахматном порядке, задайте 'Поворот' или задайте 'Положение', используя списки выбора и векторы перемещения. В графической области можно переключить на отображение символов с помощью переключитесь на вид символов, где параметры проиллюстрированы.

Пластина 1/Пластина 2

Соединение двух сечений можно выполнить с помощью пластин в зоне перехода между присоединяемым стержнем и заглушкой. 'Плита 1' расположена на соединенном стержне, 'Плита 2' на заглушке.

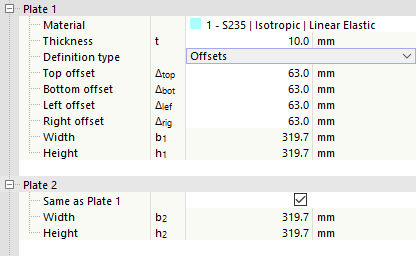

Задать свойства лобовых плит

Выберите соответствующий материал из заданных материалов или задайте новый материал с помощью аддон, например Затем зададим толщину листа.

Вы можете задать геометрию пластины с помощью 'Смещений' или 'Размеров и положения'. Выберите соответствующую опцию в списке.

смещения

Размер пластины определяется на основе размеров сечения присоединяемого стержня. Задав 'Смещение' в четырех направлениях, вы можете задать, насколько далеко плита будет выступать за ограничительную рамку сечения. Результирующие ширина и высота указаны в последних строчках; эти значения не могут быть изменены.

Размеры и расположение

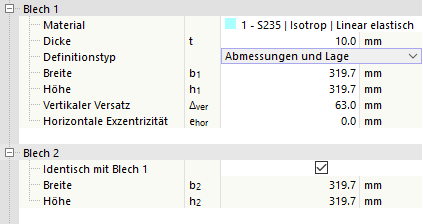

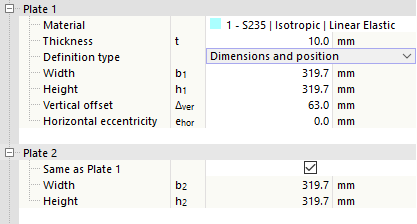

Задать пластины с помощью размеров и положения

Размер пластины можно указать напрямую. Позиция относится к сечению присоединенного стержня или заглушки, тогда как вертикальное смещение измеряется от верхнего края (сторона сечения отрицательная ось z), а горизонтальный эксцентриситет измеряется от центра тяжести стержня сечения.

болты

Если вы не задаете болты отдельно как Крепёжные элементы, вы можете задать свойства в этой категории.

Задать шурупы

Выберите 'Диаметр' и 'Класс' болтов из списка.

Затем введите 'количество', а также 'горизонтальный шаг' и 'вертикальный шаг' болтов. Кнопка здесь также недоступна в графической области, чтобы переключить на отображение параметров.

Сварные швы

Последняя категория управляет сварными швами, с помощью которых пластины соединяются с концом стержня или стойки. Если вы деактивируете один из флажков, то шов на соответствующем объекте не будет расположен.

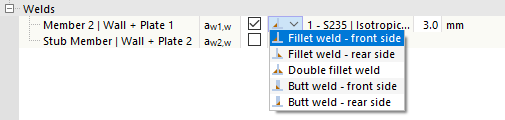

Определение швов

Список типов швов можно открыть, щелкнув в столбце справа от флажка. На выбор доступны различные типы угловых и стыковых швов. Для угловых швов необходимо указать толщину шва.
