Некоторые компоненты, такие как Вырез в листе, Флаговая пластина, Лицевая пластина и другие, уже содержат определения сварных швов. Однако существует отдельный компонент Сварной шов для соединения двух любых пластин. Сварной шов соединяет лист или торцевую пластину с другой пластиной, причем оба элемента уже должны присутствовать в структуре.
Для сварки
Сначала необходимо определить пластину, которую вы хотите соединить. Это может быть лист или торцевая пластина. Затем вы определяете опорную пластину – пластину, к которой будет приварена соединяемая плита. Опорная пластина, в свою очередь, может быть листом или торцевой пластиной.

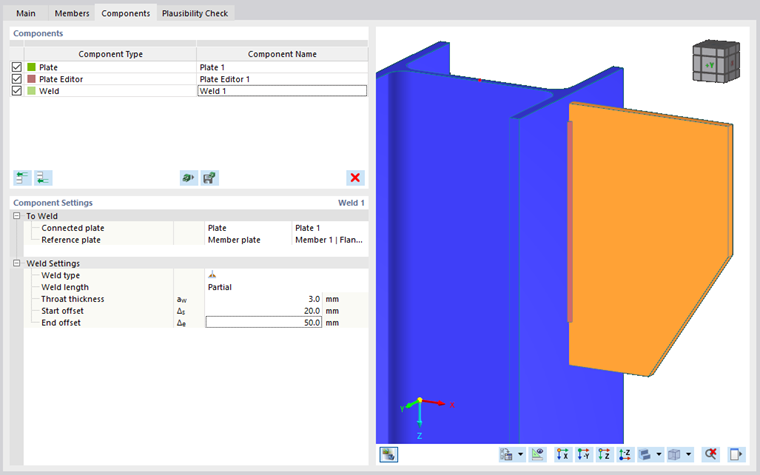

Настройки сварного шва
Вторая категория ввода начинается с выбора тип сварного шва. Здесь вы можете выбрать между угловым швом или стыковым швом, а также позицию шва – передняя или задняя сторона. Если обе соединяемые пластины изготовлены из одного материала, он также устанавливается как материал сварного шва. Если вы свариваете разные материалы, материал сварного шва должен быть выбран вручную.
В отличие от сварных швов в других компонентах, компонент Сварной шов расширен другими модификациями, такими как исполнение шва по его длине. Варианты исполнения шва включают Непрерывный, Частичная длина и Прерывистый.

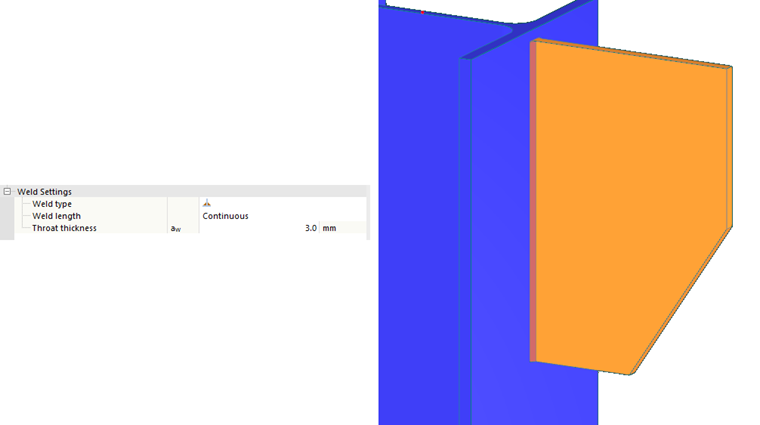

Для варианта Непрерывный шов выполняется по всей доступной длине контакта соединяемых пластин. Единственный параметр ввода – это толщина сварного шва.
Частичный сварной шов не выполняется по всей доступной длине контакта; у него есть начальное смещение и конечное смещение. Поэтому параметры для определения частичного шва включают высоту горловины и расстояния, которые измеряются от доступной длины шва.
Тип сварного шва Прерывистый не является непрерывным, как предыдущие два типа; процесс сварки подразделяется на сегменты. Параметры, необходимые для определения прерывистого шва, включают высоту горловины, начальное и конечное смещение, максимальную длину сегмента и длину промежутка. Все эти параметры имеют точное значение, кроме длины сегмента. Фактическая длина сегмента одинакова для всех сегментов и рассчитывается на основе доступной длины сварного шва, уменьшенной за счет смещений.
