В таблицах результатов категории расчёт напряжения-деформации отображаются результаты
расчета несущей способности
. Эти таблицы отображаются, если кнопка
на панели инструментов таблицы активирована.
Результаты сортируются по вкладкам по следующим критериям:
- Нагрузки (расчетные ситуации, комбинации нагрузок)
- Объекты (соединения, узлы, компоненты)
Отдельные таблицы могут быть включены или выключены с помощью менеджера таблиц результатов .

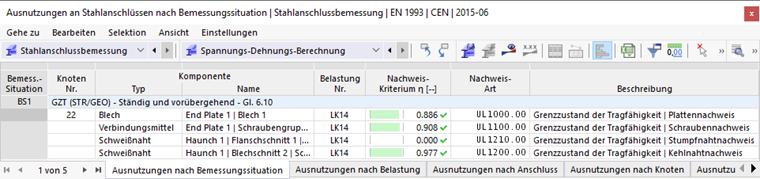

Коэффициенты использования по расчетной ситуации
Таблица Коэффициенты использования по расчетным ситуациям обычно не отображается. Однако она позволяет быстро получить обзор результатов — не только при изучении нескольких расчетных ситуаций.
В таблице указаны основные проверки по всем изучаемым комбинациям нагрузок.
Коэффициенты использования по нагрузке

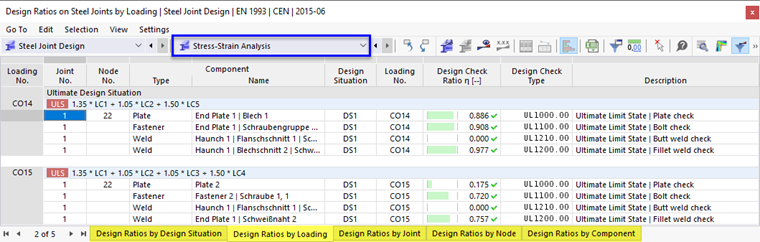

Таблица Коэффициенты использования по нагрузке упорядочивает проверки по результатам комбинаций нагрузок. Она представлена на изображении таблицы результатов 'расчёт напряжения-деформации'.
Коэффициенты использования по соединению / узлу / компоненту
В других таблицах можно оценивать использование по определённым критериям. Таблица Коэффициенты использования по соединениям содержит максимальные результаты по всем узлам, которые были исследованы в типе соединения.
Для детального анализа также доступны проверки для каждого узла или результаты отдельных компонентов.
Вы можете посмотреть детали проверки для определённой проверки, дважды кликнув по строке проверки. В качестве альтернативы, используйте кнопку
на панели инструментов таблицы.

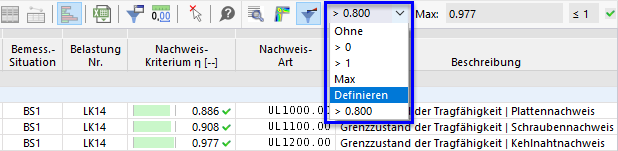

Фильтр результатов
С помощью параметров фильтра, расположенных справа на панели инструментов таблицы, вы можете управлять выводом результатов по определённым критериям. В списке представлены различные варианты.
При выборе опции Макс будет выдана только основная проверка по всем объектам. Вы также можете использовать собственные фильтры: выберите опцию Определить и введите предельное значение в формате '> #.##' (# обозначает цифры). Это будет отображать в таблице только коэффициенты использования, превышающие пользовательское значение.
