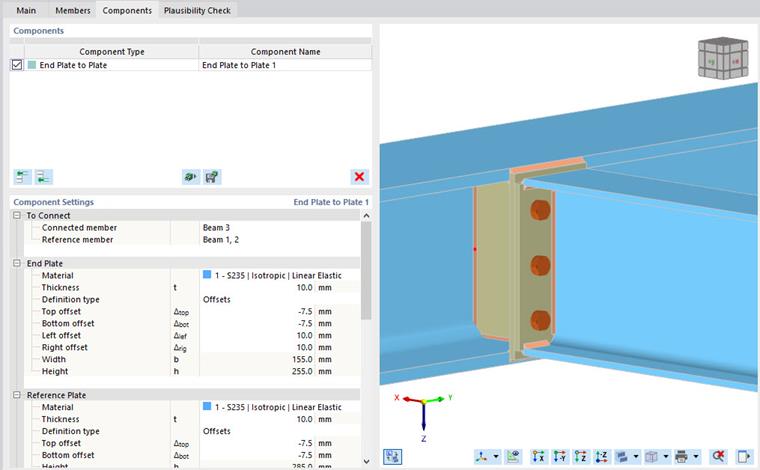

С помощью компонента Торцевая пластина к плите можно соединить стержень с другим стержнем, используя торцевую пластину, опорную плиту, ребро жесткости, группу болтов и сварные швы.
Соединяемые
Первая категория настроек компонента управляет определением присоединяемого стержня и опорного стержня.
Торцевая пластина
Вторая категория управляет определением торцевой пластины. Выберите материал пластины из списка заданных материалов или создайте новый материал. Затем введите толщину пластины.
Размеры пластины можно задать либо через Смещения, либо через Размеры и положение. Выберите соответствующий вариант из списка.

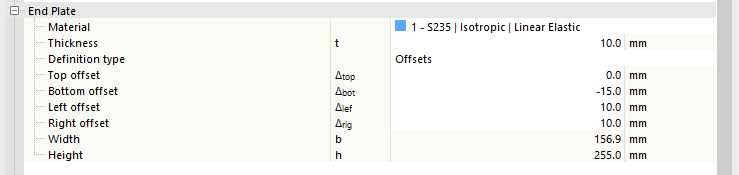

Если вы задаете торцевую пластину через Смещения, размеры пластины – с помощью 4 смещений в плоскости сечения – определяются по размерам сечения присоединяемого стержня. Это означает, насколько торцевая пластина выступает за габаритную рамку сечения. Вы можете проверить, но не изменить, общие размеры пластины в последних строках.

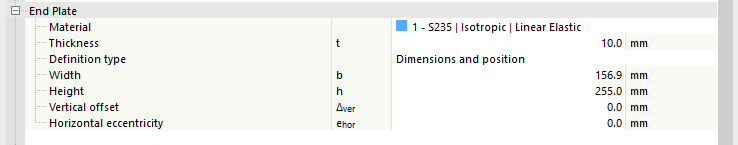

Если вы выберете вариант Размеры и положение, вы сможете напрямую ввести размер пластины. Положение торцевой пластины привязывается к присоединяемому стержню: вертикальное положение измеряется от верхнего края профиля (положительные значения – вверх), а горизонтальный эксцентриситет измеряется от центра тяжести сечения стержня.
Переключение между типами задания не меняет ни положение, ни размеры пластины. Значения пересчитываются в соответствии с текущим способом задания.
Опорная плита
Следующая категория управляет определением опорной плиты – пластины, приваренной к опорному стержню. Выберите материал пластины из списка заданных материалов или создайте новый материал. Затем введите толщину пластины.
Здесь также можно задать размеры пластины либо через Смещения, либо через Размеры и положение.

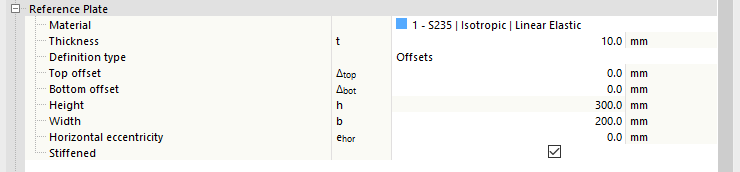

Если вы задаете пластину через Смещения, ширина – с помощью левого и правого смещений – определяется по размерам сечения опорного стержня. Это означает, насколько торцевая пластина выступает за габаритную рамку сечения. Вы можете проверить, но не изменить, ширину пластины в последних строках. Высота вводится непосредственно как размер.
Если вы выберете вариант Размеры и положение, вы сможете напрямую ввести размер пластины. Эксцентриситеты определяют положение опорной плиты в плоскости габаритной рамки. Вертикальный эксцентриситет смещает плиту вдоль ее локальной оси y, а горизонтальный эксцентриситет можно использовать для смещения опорной плиты вдоль ее локальной оси x.
Переключение между типами задания не меняет ни положение, ни размеры пластины. Значения пересчитываются в соответствии с текущим способом задания.
Флажок С ребром жесткости определяет, имеет ли опорная пластина ребра жесткости. При выборе этой опции добавляется категория Ребро, в которой можно задать параметры.
Ребро

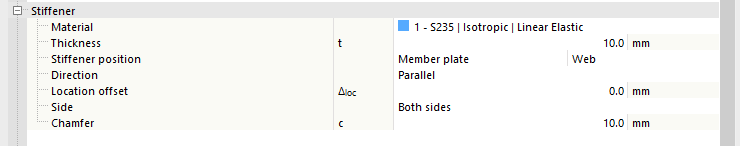

Эта категория отображается только в том случае, если для опорной плиты выбрана опция С ребром жесткости. Здесь можно задать материал и толщину пластины(н) ребра жесткости, а также их положение и форму.
Используйте параметры Положение для перемещения ребра жесткости вдоль опорного элемента: Сверху, Снизу, По центру или С обеих сторон. С помощью параметра Пластина стержня можно выровнять ребро жесткости по пластинам присоединяемых элементов.
С помощью параметров Направление можно выбрать, должно ли ребро жесткости быть вставлено параллельно присоединяемому стержню или перпендикулярно опорному стержню. Если необходимо сместить ребро жесткости параллельно центральной линии опорного элемента, можно задать соответствующее Смещение.
Используйте параметры Сторона, чтобы определить, должно ли опорный стержень иметь ребро жесткости с обеих сторон или только с одной. С помощью параметров в разделе Фаска можно настроить углы ребра (ребер) жесткости.
Болты
В этой категории задаются свойства болтов.
В первой строке задайте диаметр болта и класс прочности, выбрав соответствующие позиции из списков.
В следующих двух строках можно задать расстояние между болтами в горизонтальном и вертикальном направлении. Расстояния до краев и межосевые расстояния вводятся в строку через пробел. Расстояния для подгруппы можно также вводить в виде умножения (например, 3*50). Отсутствующие данные автоматически дополняются программой в соответствии с геометрией пластин.
Активируйте функцию Предварительно напряженные болты, чтобы учесть предварительное напряжение. Коэффициент усилия предварительного натяжения и коэффициент трения под головкой болта задаются в Конфигурация несущей способности.
Если активирован параметр Резьба в плоскости сдвига, при проверке на сдвиг учитывается более низкая прочность (уменьшенная площадь) в соответствии с выбранной нормой проектирования.
Сварные швы

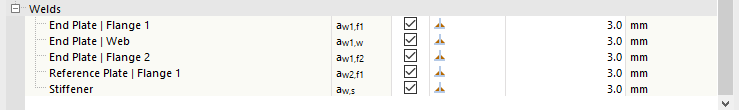

Последняя категория управляет сварными швами для отдельных частей торцевой пластины. Если снять флажок, этот сварной шов не будет применен.
Если вы выберете область справа от флажка, появится список, из которого можно выбрать тип сварного шва. Доступны различные типы угловых и стыковых швов.
