торцевая пластина

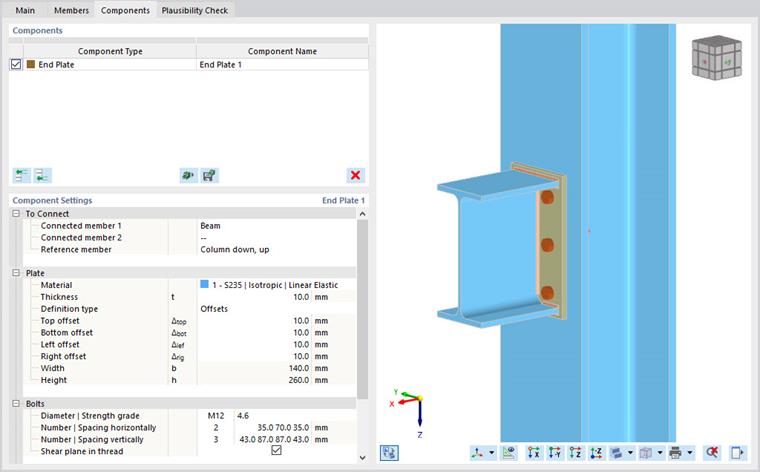

Компонент "Торцевая пластина" позволяет соединять один стержень с другим с помощью группы болтов, торцевой пластины и сварных швов. С помощью этого компонента также можно соединить два стержня с помощью аналогичных настроек.

Соединить

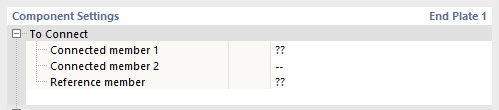

Первая категория настроек компонента управляет определением соединенных стержней и ссылочного стержня.

Первый подключенный стержень является обязательным. Его можно выбрать из всех стержней, подключенных к узлу. Второй соединенный стержень не является обязательным, например, когда другой стержень в узле должен быть соединен с такими же или подобными настройками. Эта опция полезна при соединении балок с одинаковым сечением к опорному стержню для создания соединения с двойным сдвигом.

Контрольным стержнем обычно является опорный стержень. Как правило, это стержень, к которому прикреплены соединенные стержни.

Инфо

Если используется второй соединенный стержень, расположение болтов и их свойства должны быть идентичными, а параметры торцевой пластины могут отличаться. В этом случае снимите флажок «Аналогично пластине 1» (см. Изображение image032448 Настройка одинаковой пластины для обеих торцевых пластин ). Если предполагается, что свойства или расположение болта будут другими, задайте другой компонент для соединения второго стержня.

Пластина

Следующая категория управляет определением пластины. Выберите материал пластины из определенных материалов или создайте новый материал. Затем введите толщину пластины.

Вы можете определить размеры плиты либо с помощью «Смещения», либо с помощью «Размеры и положение». Выберите соответствующий вариант из списка.

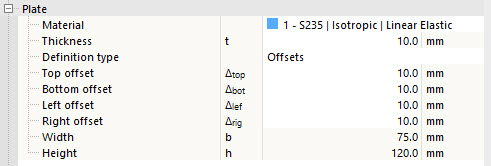

Если вы определяете торцевую пластину с помощью «Смещения», ее размер определяется на основе размеров сечения соединенного стержня. То есть насколько далеко концевая пластина выступает за ограничительную рамку сечения. Вы можете проверить общие размеры плиты в последних рядах, но не можете их изменить.

Если вы выберете опцию «Размеры и положение», вы можете напрямую ввести размер пластины. Положение торцевой пластины связано с соединенным стержнем: Вертикальное положение измеряется от верхнего края профиля (положительные значения вверх), а горизонтальный эксцентриситет измеряется от центра тяжести сечения стержня.

Переключение между типами определения не приводит к изменению положения или размеров пластины. Значения пересчитываются для отражения текущего определения.

Пластина 2

В случае, если был установлен второй соединенный стержень, вы можете определить соответствующую торцевую пластину аналогичным образом.

Инфо

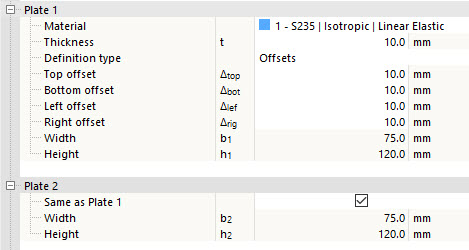

Если два стержня соединены одинаковыми торцевыми пластинами, вы можете пропустить определение «Пластина 2», выбрав опцию Так же, как пластина 1. Затем настройки пластины 2 соответствуют тем же правилам, что и для концевой пластины Соединенного стержня 1. Если вы определили его согласно «Размеры и положение», обе торцевые пластины будут идентичными. При задании пластины 1 с помощью «смещений» размеры пластин могут отличаться в зависимости от размера сечения каждого соединенного стержня. Однако материал и толщина пластин такие же.

болты

Эта категория управляет свойствами болтов.

Задайте диаметр и класс болта в первой строке, выбрав соответствующие записи из списков.

В следующих двух строках вы можете определить шаг болтов по отношению к горизонтальному и вертикальному направлениям.

Когда активирована опция «Плоскость сдвига в резьбе», для проверки болта на сдвиг учитывается меньшая прочность (уменьшенная площадь) в соответствии с выбранным расчетным стандартом.

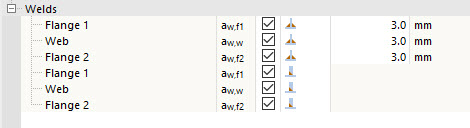

Сварные швы

Последняя категория контролирует сварные швы для отдельных частей торцевой пластины. Если снять флажок, этот сварной шов применяться не будет.

Когда вы выбираете место справа от флажка, вы найдете список, из которого вы можете выбрать тип сварного шва. Доступны несколько типов угловых и стыковых швов. Для угловых швов необходимо определить каждую толщину.
