Расчёт жёсткости

Таблицы результатов в категории «Расчёт жёсткости» показывают жёсткость рассчитываемых соединений, включая классификацию.

Расчёт жёсткости

In der Tabelle 'Steifigkeitsanalyse' sind die Anschlusssteifigkeiten nach Anschlüssen geordnet aufgelistet.

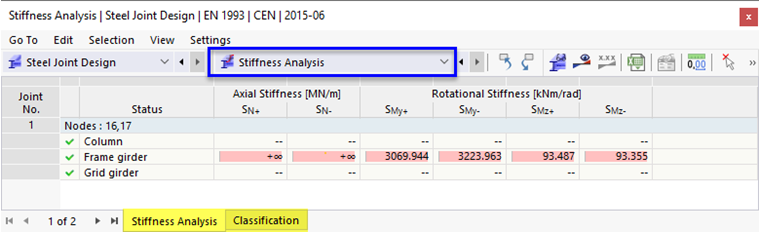

Таблицы результатов «Расчет жесткости» для расчета стальных соединений

Das grüne Häkchen symbolisiert, dass die Berechnung des Stahlanschlussmodells erfolgreich war.

Регион

Die Spalte 'Status' listet die am Knoten anschließenden Stäbe mit ihren Bezeichnungen auf (siehe Kapitel Basis). Damit sind alle Stäbe mit identischen Eigenschaften und gleicher Lage zusammengefasst. Die Anschlusssteifigkeiten werden für jede dieser Gruppierungen angegeben, die Sie für die Steifigkeitsanalyse ausgewählt haben (siehe Kapitel Stäbe).

Axiale Steifigkeit S_N+ / S_N-

In den beiden Spalten werden die Steifigkeiten angegeben, die der Anschluss für positive Normalkräfte (Zug) und für negative Normalkräfte (Druck) darstellt. Der Eintrag +∞ bedeutet eine unendlich hohe Axialsteifigkeit und damit eine feste Verbindung.

Drehsteifigkeit S_My+ / S_My- / S_Mz+ / S_Mz-

Es werden die Konstanten der Drehfedern angegeben, die sich aus den Randbedingungen für den Anschluss ergeben. Die Rotationskapazität wird untersucht, wenn das Moment M_y oder M_z für einen anschließenden Stab berücksichtigt wurde (siehe Bild Schnittgrößen für Steifigkeitsanalyse ). Die Vorzeichen der Schnittgrößen entsprechen den im Bild Vorzeichenregelung für Stabschnittgrößen dargestellten Konventionen.

Распределение по классам

Die Tabelle 'Klassifizierung' gibt Aufschluss über die Klassifizierungsgrenzen und die Zuordnungen der untersuchten Knoten.

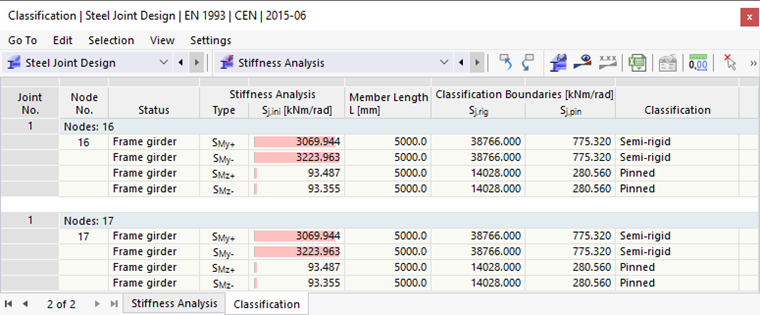

Классификация узлов

Узлы

Die Ergebnisse werden für jeden Knoten eines Anschlusses ausgegeben.

Регион

In der Spalte 'Status' sind die am Knoten anschließenden Stäbe mit ihren Bezeichnungen angegeben, die Sie für die Steifigkeitsanalyse ausgewählt haben (siehe Kapitel Stäbe).

Расчёт жёсткости

In der Spalte 'Typ' sind die Schnittgrößenarten aufgelistet, die bei der Analyse der Rotationskapazität untersucht wurden. In der Regel sind dies die Biegemomente M_y und M_z im anschließenden Stab (siehe Bild Schnittgrößen für Steifigkeitsanalyse ). Die Analyse erfolgt sowohl für positive als auch für negative Momentenbeanspruchung. Als Ergebnis wird jeweils die Anfangssteifigkeit 'S_j,ini' des Anschlusses angegeben.

длина стержня

Die ungestützte Länge des Stabes wirkt sich auf die Steifigkeit des Anschlusses aus.

Границы классификации

Aus den Randbedingungen des Anschlusses werden die Grenzen für die Klassifizierung des Anschlusses bestimmt. Ist die Steifigkeit des Anschlusses für eine Momentenbeanspruchung größer oder gleich dem in der Spalte S_j,rig angegebenen Wert, so liegt eine starre Verbindung vor. Bei einer Steifigkeit kleiner oder gleich dem in der Spalte S_j,pin angegebenen Wert handelt es sich um einen gelenkigen Anschluss. Steifigkeiten zwischen diesen Grenzkriterien lassen auf einen nachgiebigen oder verformbaren Anschluss schließen.

Die Grenzkriterien für die Klassifizierung nach der Steifigkeit sind beispielsweise in EN 1993-1-8, 5.2.2.5 beschrieben.

Распределение по классам

Je nach Rotationskapazität wird die Verbindung als 'Starr', 'Nachgiebig' oder 'Gelenkig' eingestuft. Dies erlaubt Rückschlüsse auf die Übertragung der auftretenden Schnittgrößen.
