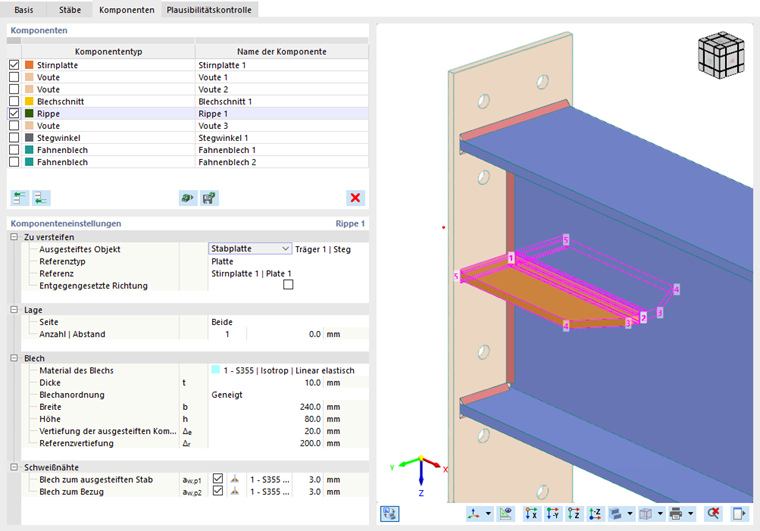

Компонент Ребро используется в стальных соединениях для повышения жесткости и несущей способности соединения. Обычно его применяют как элемент усиления на стальной пластине или профильном сечении. В отличие от Жесткости, ребро проходит вдоль продольной оси стержня, а не поперек.

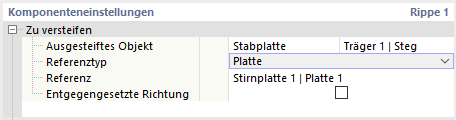

Для усиления
Первая категория настроек компонента управляет общими сведениями о расположении ребра.
Сначала укажите, какой тип объекта необходимо усилить. В списке усиливаемый объект представлены два варианта на выбор:
- Стержень: Ребро расположено относительно всего сечения стержня.
- Пластина стержня: Можно задать часть сечения стержня, например, стенку.
Далее выберите в последнем столбце списка стержень или часть сечения.
Определите в списке Тип ссылки, чтобы разместить ребро относительно объекта. Это может быть пластина, стержень или вспомогательная плоскость. Затем выберите в списке объект Ссылка. Исходя из координатной системы референтного элемента, вы можете расположить ребро.
Если вы отметите поле Противоположное направление, ребро будет расположено с другой стороны усиленного объекта.
Положение
В этой категории укажите, где должно располагаться ребро. Если объект усилен несколькими ребрами, здесь вы также можете задать соответствующие данные.
Укажите Сторону, на которой ребро усиливает объект. Если необходимо усилить пластину стержня, в списке есть следующие варианты:
- Спереди (в направлении положительной оси y ребра)
- Сзади (против направления положительной оси y ребра)
- Обе
Если усилен стержень, ребра устанавливаются на всех сторонах оболочки профиля, выбранных в списке среди Сверху, Снизу, Справа и Слева. Названия соотносятся следующим образом с координатной системой ребра:
- Сверху (в направлении положительной оси z ребра)
- Снизу (против направления положительной оси z ребра)
- Справа (в направлении положительной оси y ребра)
- Слева (против направления положительной оси y ребра)
Установите Количество ребер. Расстояние ребра по умолчанию установлено на ноль, чтобы оно располагалось на линии тяжести объекта. Вы можете переместить ребро, изменив это значение. Положительное расстояние смещает его в направлении локальной оси z. Если вы определяете несколько ребер, последующие значения в группе описывают расстояния между отдельными ребрами.

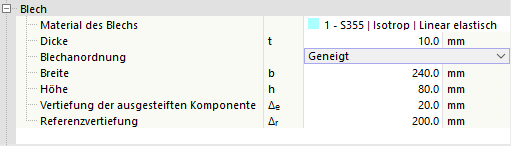

Пластина
В этой категории задаются свойства реберной пластины.
Выберите из определенных материалов подходящий 'Материал' или создайте новый материал через кнопку
. Затем укажите Толщину пластины.
Расположение пластин управляет тем, как выполнена пластина. В списке есть два варианта на выбор:
- Параллельно: Пластина параллельно объекту с постоянной шириной
- Наклон: Пластина со скосом
Затем укажите Ширину (длину) и Высоту ребра, а также при необходимости Углубление усиленного компонента и Ссылочное углубление ребра для определения скоса. В графической области можно переключиться на символьное представление, нажав кнопку
, где параметры проиллюстрированы.

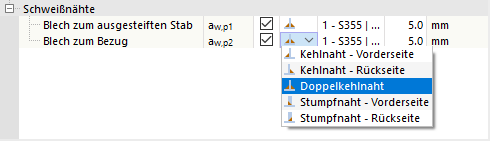

Сварные швы
Последняя категория управляет, с помощью каких сварных швов ребро соединяется с краями усиленного объекта и объекта ссылки. Если вы отключите одно из полей выбора, на соответствующей части сечения сварной шов не будет установлен.
Если вы кликните в столбце справа от поля выбора, вы можете открыть список типов сварных швов. Там доступны различные виды угловых и стыковых швов. Для угловых швов необходимо указать толщину сварного шва.
