Вставленный стержень

С помощью компонента Вставленный стержень вы можете добавить стержень к модели соединения, который будет учитываться только при расчете соединения, но не в модели. Соединение с другими стержнями осуществляется через сварочные швы и соединительные элементы.

Для настройки вставленного стержня вы можете использовать компоненты Сечение стержня и Редактор стержня. Кроме того, для вставленного стержня возможны укрепляющие элементы, такие как Жесткость или Капитель.

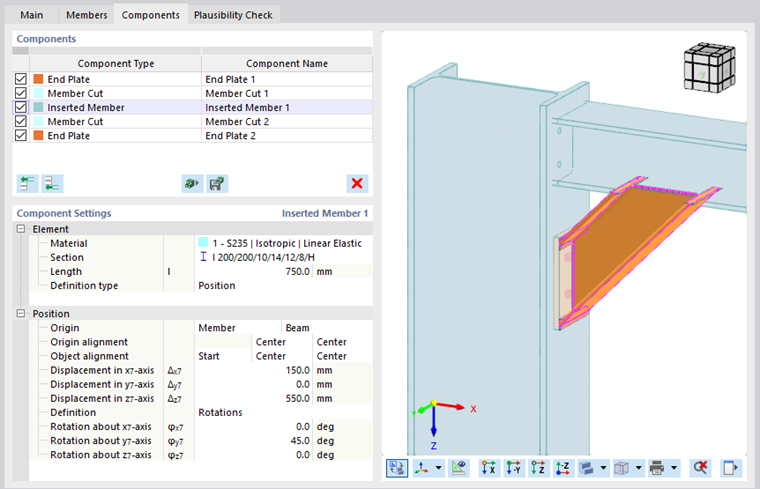

Настройки компонента для вставленного стержня

Элемент

В этой категории необходимо задать свойства стержня. Выберите подходящий материал из определенных или создайте новый материал с помощью кнопки . Затем определите сечение. Также используйте здесь кнопку в поле ввода, чтобы выбрать профиль из библиотеки.

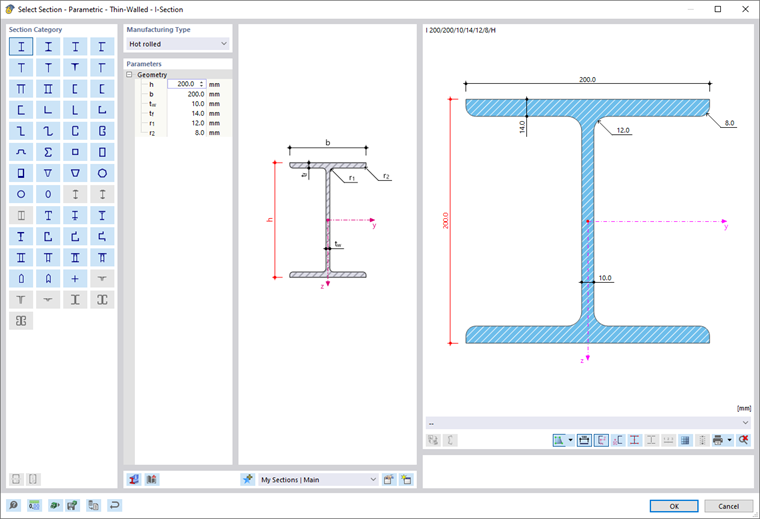

Выбор сечения в базе данных

В поле ввода 'Длина' укажите, какой длины должен быть вставленный стержень. При замещении это значение определяет, на какую длину будет укорочен основной стержень.

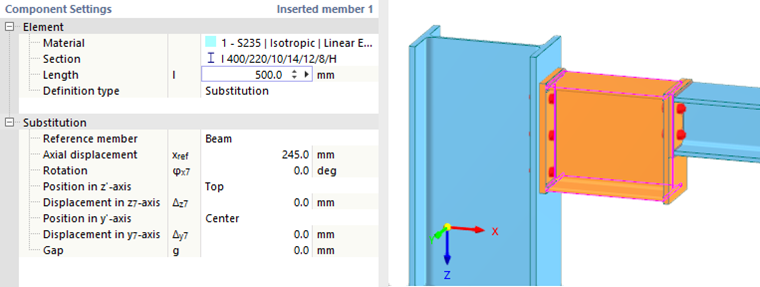

Задать длину вставленного стержня

Для 'Тип определения' в списке доступны два варианта:

• Положение: Новый стержень может быть вставлен свободно.
• Замещение: Часть существующего стержня будет заменена.

Затем параметры можно установить в следующей категории.

Положение

Вы можете свободно вставить стержень, задав его положение.

Задать позицию вставленного стержня

Определите начальную точку стержня. В списке опорных объектов наряду со стержнями также доступны пластины, листы или другие компоненты для выбора. Укажите, как ориентирован стержень. С помощью векторов смещения и углов поворота вы можете точно описать его положение.

Замещение

Вы можете обрезать стержень в конце и заменить его фиктивным стержнем с другим сечением.

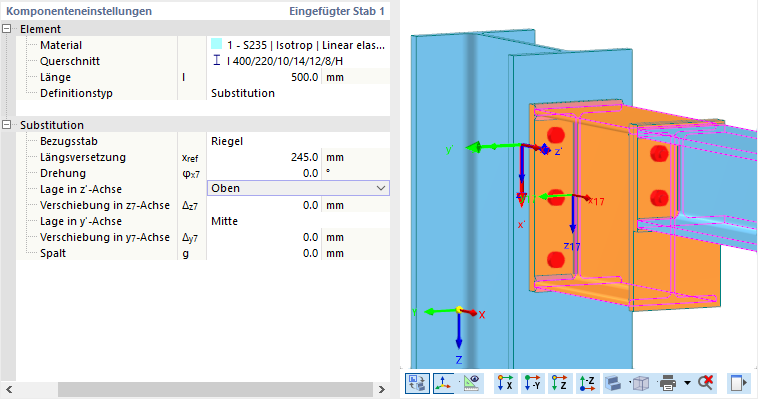

Задать параметры для замещения стержня

Выберите в списке 'Опорный стержень': это стержень, который вы хотите укоротить. Продольное смещение x_ref описывает длину, на которую вставленный стержень отходит от конечного узла стержня.

Положение и смещение по осям y и z вы можете описать через соответствующие списки и значения. Оси относятся к системе координат стержня, которую вы можете отобразить справа с помощью кнопки .

Если между вставленным стержнем и оригиналом имеется 'зазор', укажите его ширину g. Оригинальный стержень будет дополнительно укорочен на это значение.
