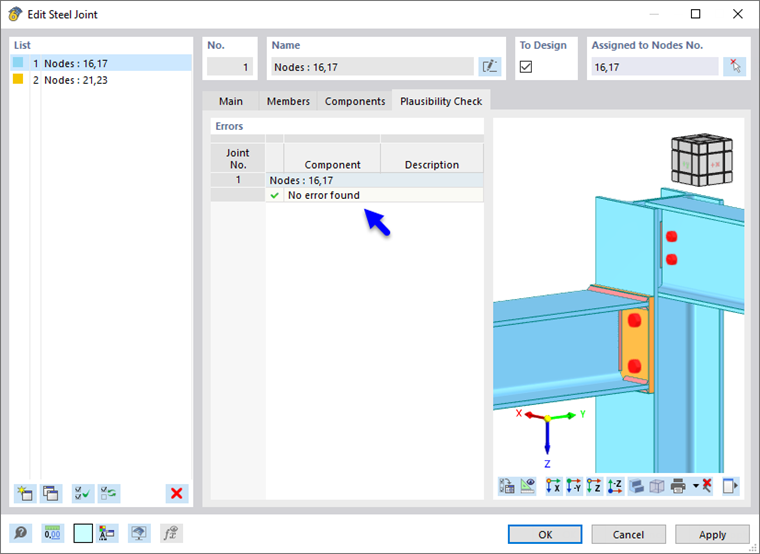

Для каждого соединения выполняется проверка правдоподобия на наличие несоответствий в моделировании. Эта проверка необходима для успешного завершения определения соединения. Результат проверки выводится в этой вкладке. Основное различие проводится между предупреждениями и сообщениями об ошибках. Предупреждения основаны на конструкторских правилах норм расчёта и указывают на их нарушение в исполнении соединения. Они обозначены жёлтым символом внимания и не влияют на создание модели или расчёт. Сообщения об ошибках указывают на грубые проблемы в моделировании, которые делают расчёт невозможным.

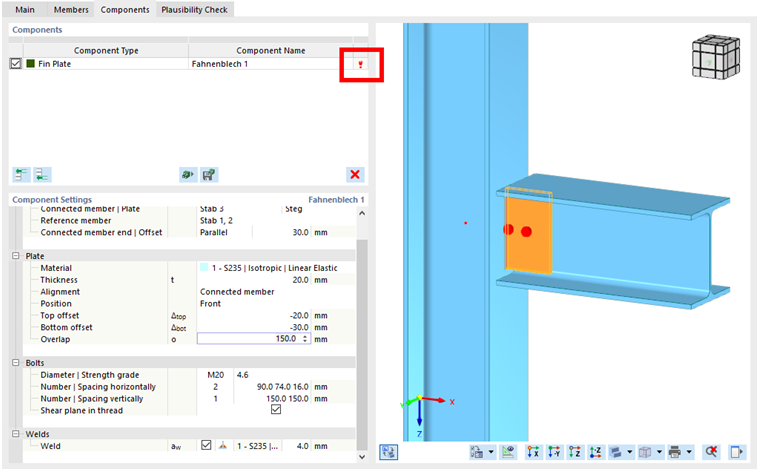

Как правило, аддон уже на этапе ввода данных сообщает о несоответствиях в виде красного восклицательного знака и указывает на ошибку в моделировании. В следующем примере возникла проблема с расстояниями между болтами, возможно вызванная опечаткой.
На вкладке 'Проверка правдоподобия' подробно рассматривается ошибочный ввод данных. Наиболее распространённые сообщения об ошибках описаны ниже.

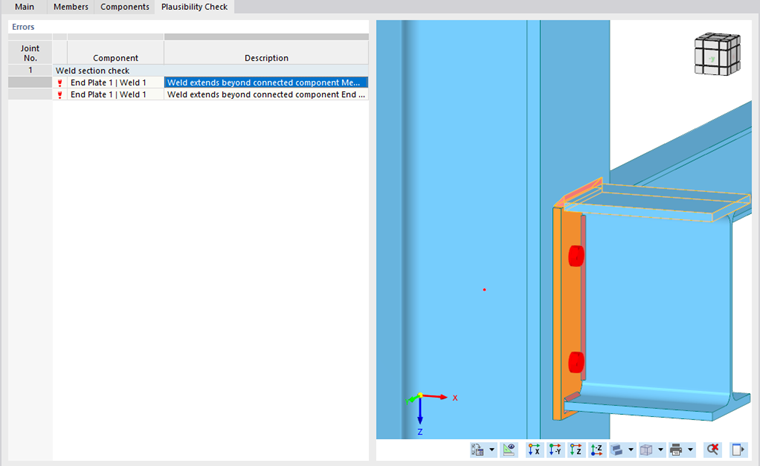

Сварной шов превышает подключаемый элемент
Произошёл неправильный ввод данных сварного шва. В компонентах описано, о каком сварном шве и лицевой пластине идёт речь.

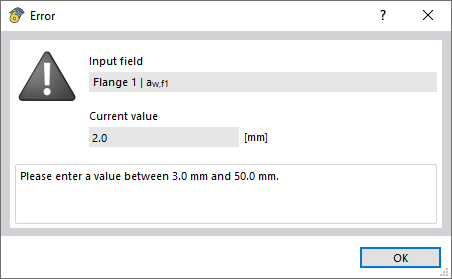

Проблема может быть решена путём корректировки входных данных на вкладке 'Базис'. В данном случае изменяется толщина сварного шва, чтобы моделирование было безошибочным. Убедитесь, что значение сварного шва находится в диапазоне от 3 до 50 мм.

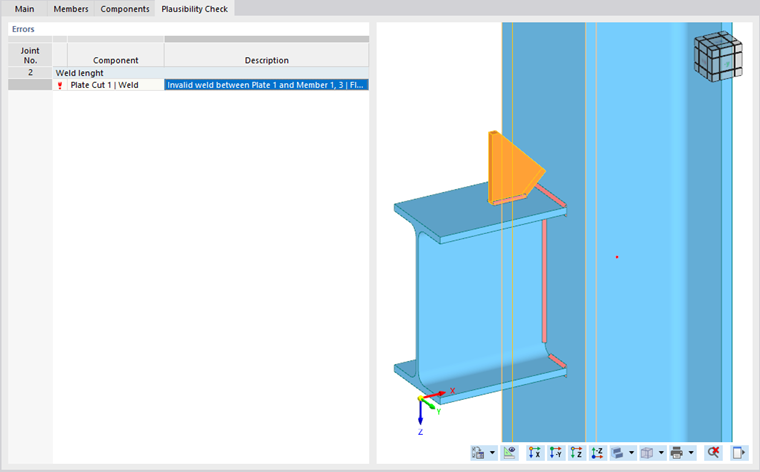

Недопустимый сварной шов
При сообщении 'Недопустимый сварной шов между X и Y' необходимо повторно проверить те компоненты, которые указаны в проверке правдоподобия.
В примере был задан сварной шов, который не может быть выполнен. Отключение сварного шва позволяет выполнить безошибочную проверку правдоподобия.

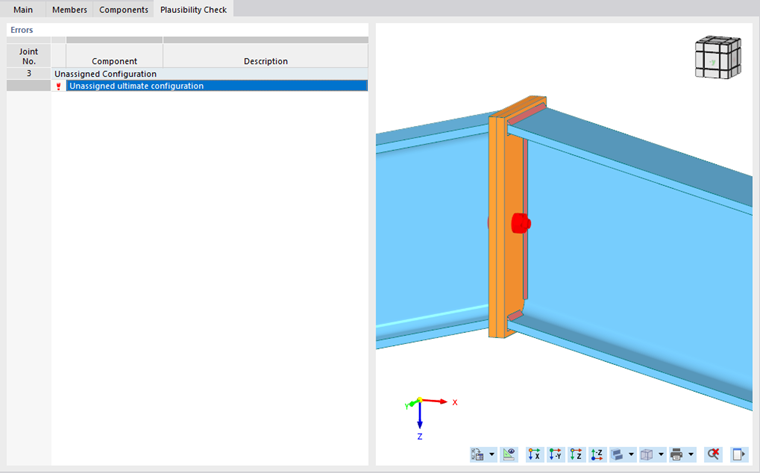

Не назначена конфигурация несущей способности
Это сообщение отображается, если конфигурация несущей способности не была назначена соединению. Чтобы исправить ошибку, вернитесь в вкладку ‘Базис‘ и выберите или создайте там в выпадающем меню конфигурацию несущей способности.

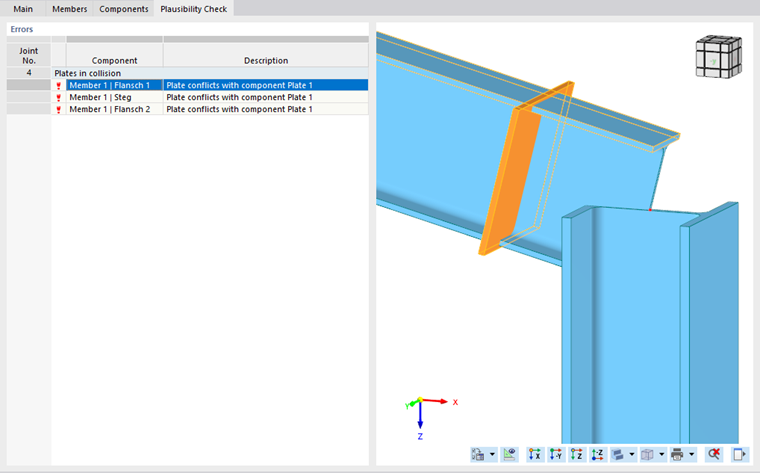

Лист в конфликте с компонентом
Сообщение 'Лист в конфликте с компонентом X' указывает на ошибочный ввод данных листа или стержневого участка. Для устранения проблемы проверьте вводные данные для компонента листа. Скорректируйте расположение листа так, чтобы не было столкновения.

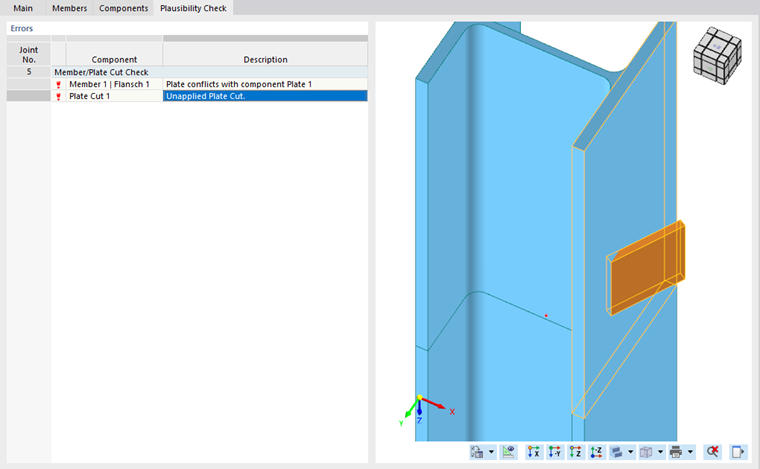

Неприменяемый вырез листа
Это сообщение указывает на то, что вырез листа выполнен некорректно. На вкладке 'Компоненты' можно проверить входные данные листа и его выреза. В примере присутствует слишком острый угол, поэтому нужно уменьшить 'Смещение по оси z'.

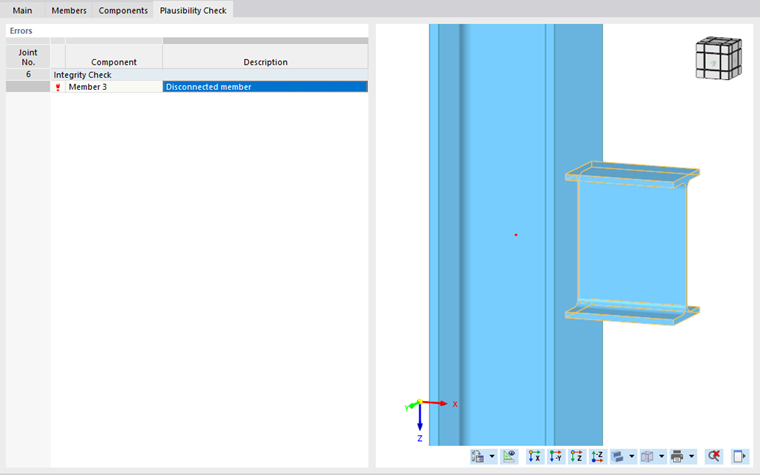

Отключённый стержень
Проверка правдоподобия указывает на то, что определённый стержень не подключён. На вкладке 'Компонента' вы можете контролировать входные данные, особенно моделирование сварного шва. Включение сварного шва позволяет выполнить безошибочное моделирование.
Группа болтов | Неправильное горизонтальное расстояние между болтами
В данном моделировании и связанной с ним ошибке проверки правдоподобия имеется неправильное горизонтальное расстояние между болтами. В примере значение горизонтальных расстояний между болтами в [мм] нужно скорректировать с 10.0 30.0 100.0 на 15.0 30.0 95.0. Убедитесь, что болты также не касаются краёв лицевой пластины или сварного шва.

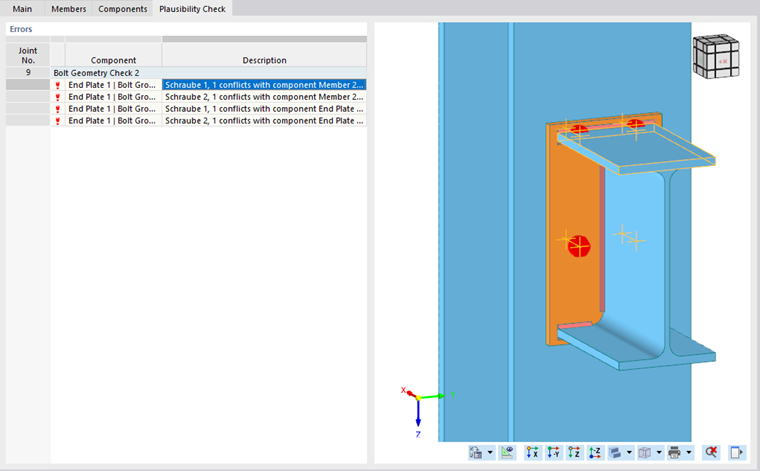

Болт в конфликте с компонентом
В примере верхний ряд болтов противопоставляется сварному шву и фланцу подключаемого держателя. Здесь необходимо проверить и скорректировать вертикальное расстояние между болтами. Это можно сделать в разделе 'Болты' для компонента 'Лицевая пластина'.

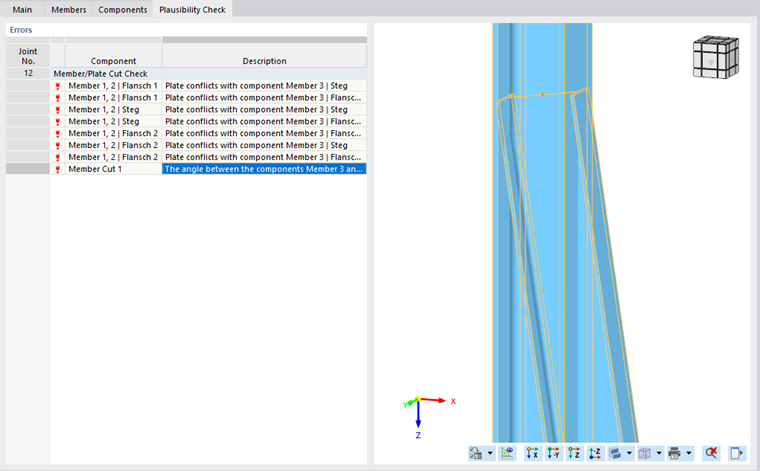

Угол между компонентами стержней X и Y слишком острый
В примере проверка правдоподобия указывает на слишком большой угол для выполнения компонента стержневого участка. Чтобы исправить ошибку, выйдите из диалога 'Сталевое соединение' и измените узел стержня так, чтобы было возможно безошибочное моделирование. Установите более тупой угол.

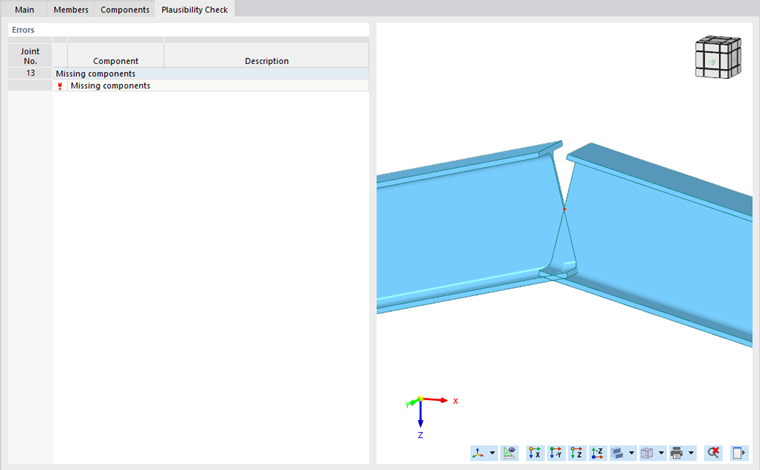

Отсутствующие компоненты
Это сообщение проверки правдоподобия указывает на то, что у стержней отсутствует компонент для создания соединения. В этом случае необходимо вставить компонент 'Стык лицевой пластины'. Присвоение соединяемых стержней и материала позволяет создать соединение.

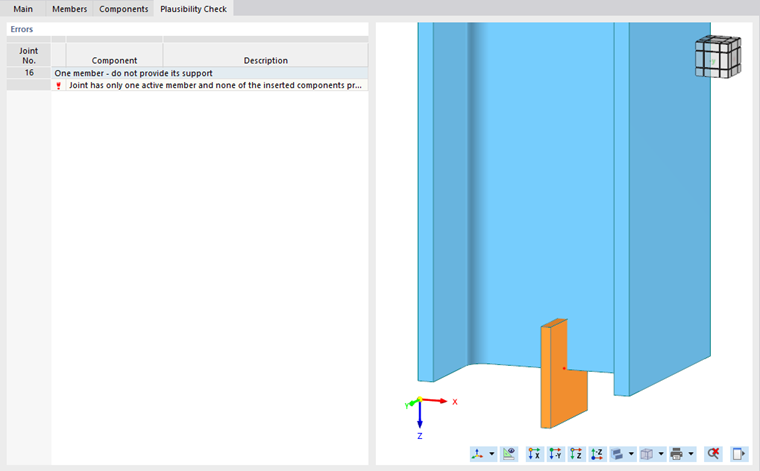

На соединении активен только один стержень, и ни один из добавленных компонентов его не поддерживает
В следующем примере для этого сообщения отсутствует второй стержень для создания соединения. Поэтому выберите ещё один стержень.

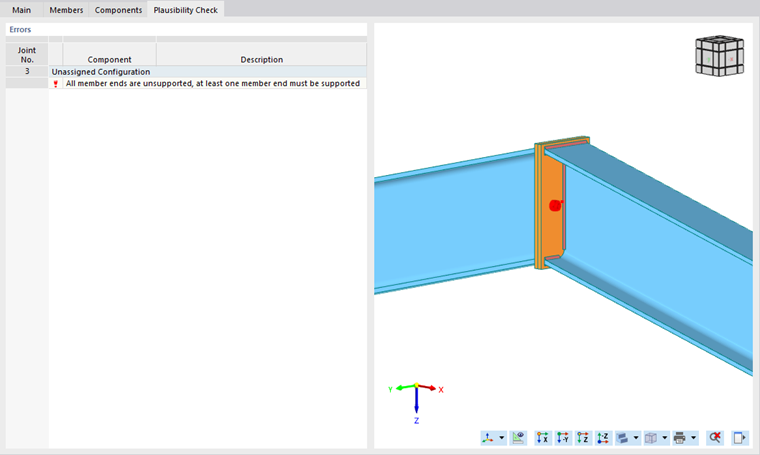

Все концы стержней не поддерживаются / Все концы стержней поддерживаются
Сообщение 'Все концы стержней не поддерживаются, по крайней мере, один конец стержня должен поддерживаться' или 'Все концы стержней поддерживаются, по крайней мере, один конец стержня должен быть свободным' появляется, если на вкладке ‘Стержни‘ имеется ошибочный ввод данных. Убедитесь, что по крайней мере один стержень имеет поддерживаемые концы . Однако не все стержни должны быть поддержаны, иначе соединение не будет нагружено.

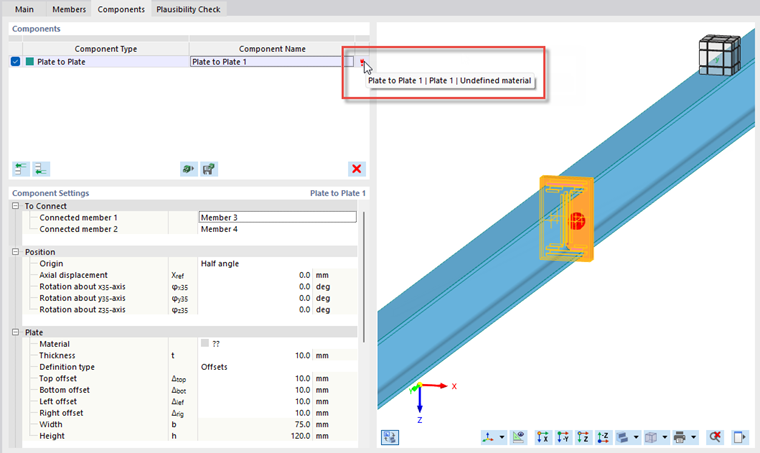

Неопределённый материал
Если появляется это сообщение, компоненту не назначен материал.
Чтобы исправить ошибку, перейдите на вкладку 'Компоненты' и назначьте материал компоненту в категории 'Лист'. Если вы переместите курсор на красный восклицательный знак рядом с проблемным компонентом, появится краткое описание проблемы.
