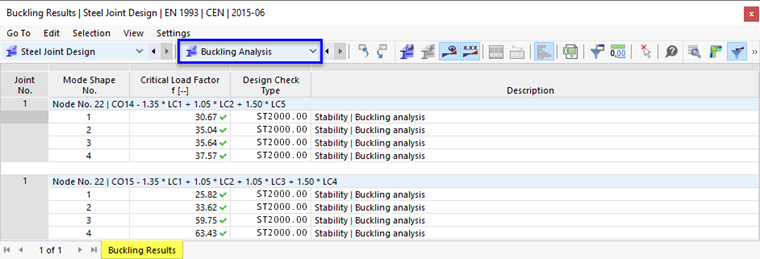

В таблице результатов категории Проверка на потерю устойчивости указаны результаты проверки устойчивости исследованных соединений.
Узлы
Результаты выводятся для каждого узла соединений. Список упорядочен по комбинациям нагрузок.
Собственные формы
Для каждого узла исследуется столько собственных форм ("формы потери устойчивости"), сколько вы указали в конфигурации несущей способности как 'Количество наименьших собственных значений'.
С помощью кнопки
на панели инструментов таблицы вы можете графически проверить выбранную собственную форму в окне
Результаты в стальном соединении
. Это окно интерактивное, так что выбор другой собственной формы сразу влияет на изображение.
Коэффициент разветвления нагрузок f
В этом столбце отображаются коэффициенты разветвления нагрузок. Они указывают, на какой коэффициент необходимо умножить текущую нагрузку, чтобы в узле произошло потеря устойчивости.

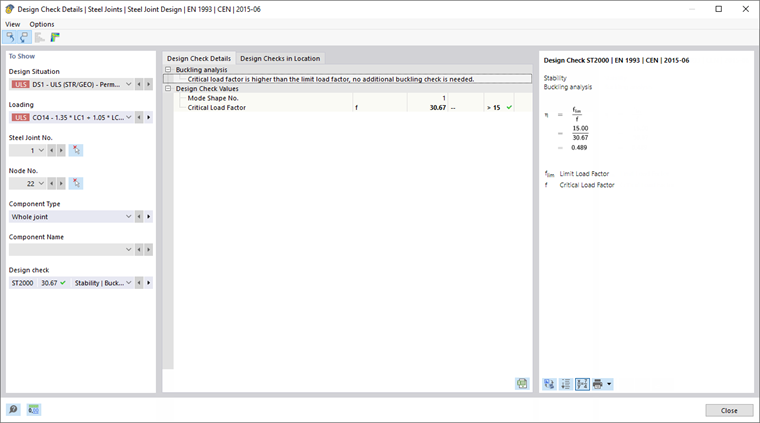

Вы можете показать детали проверки определенной собственной формы двойным щелчком на строке таблицы. Альтернативно, используйте кнопку
на панели инструментов.
