Если вы хотите изменить форму листа, вы можете вставить компонент модификации под названием Разрез листа. Лист может быть модифицирован одним или несколькими разрезами.
Разрезать

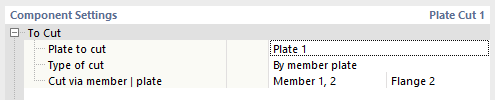

В первой категории настроек компонента вы можете выбрать лист для разреза и затем определить тип разреза. Существует пять типов разрезов: По пластине, По балочной пластине, По стержню, По вспомогательной плоскости и По вспомогательному объёму. Подробное описание каждого типа разреза вы найдете ниже. В последней строке определяется эталонный объект, который важен для разреза.
Настройки разрезов
Подробности ввода различаются в зависимости от типа разреза в некоторых аспектах.
По пластине
Первая строка дополнительных настроек для типа разреза По пластине управляет методом разреза. Первый из двух доступных методов это Плоскость, при котором разрез производится на ближайшей поверхности эталонной пластины. Второй метод, Поверхность, отрезает только пересекающиеся части обеих пластин.

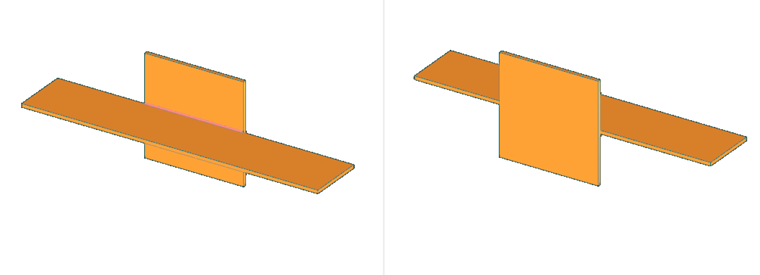

Выбрав Плоскость, вы увидите два дополнительных параметра. Сначала необходимо указать остаточную часть, т.е. оставшийся кусок листа, который может быть либо Спереди, либо Сзади.
Кроме того, вы можете выбрать, какая плоскость разреза является управляющей, ближе ли она или дальше от соответствующей стороны пластины. Состояние по умолчанию - ближе, так как это более часто встречающийся случай.
Для обоих методов разреза – Плоскость и Поверхность – также возможно установить смещение для разреза, где будет произведен фактический разрез. Допустимы как положительные, так и отрицательные значения.
При использовании метода разреза Поверхность лист может быть разделен на несколько частей. В этом случае необходимо указать оставшуюся часть. Для этого дополнительная настройка включает новую строку, в которой можно выбрать оставшуюся часть по номеру, который отображается на графике. Эта возможность показана на левом изображении ниже для эталонной пластины листа 1, когда разрезаемым листом является лист 2. Для сравнения вы видите ту же настройку для метода разреза поверхность на правом изображении; только разрезаемый лист и эталонная пластина поменялись местами. В этом случае разрезаемая пластина остается в одном куске. Таким образом, нет необходимости определять оставшуюся часть.
По балочной пластине
Тип разреза По балочной пластине похож на разрез По пластине. Разница в том, что эталонная пластина должна быть частью стержня.
Дополнительные настройки для этого типа разреза почти идентичны разрезу По пластине; только метод разреза не используется. Сначала необходимо решить, должна ли остаться передняя или задняя часть.

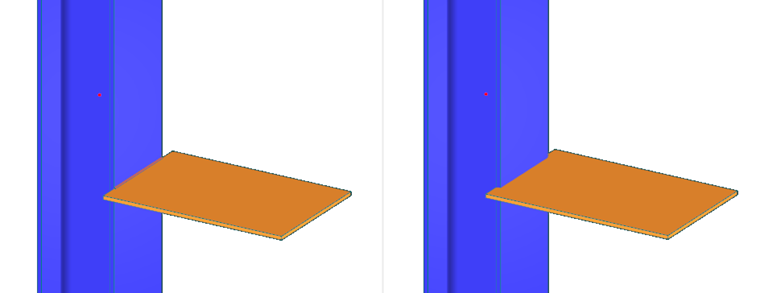

Второй вариант – определить, какая плоскость разреза должна быть: либо ближайшая, либо дальнейшая поверхность эталонной пластины.
Для этого типа разреза также возможно установить смещение для разреза, где будет произведен фактический разрез, допустимы как положительные, так и отрицательные значения.
По стержню
Листы также могут разрезаться по стержню. Доступны методы разреза Плоскость, Поверхность, Ограничивающая рамка и Выпуклая оболочка, при этом необходимо задать дополнительную настройку Смещение. Если разрезаемая пластина разделена на две части, появляется новая строка для определения оставшейся части (аналогично типу разреза По пластине).
По вспомогательной плоскости

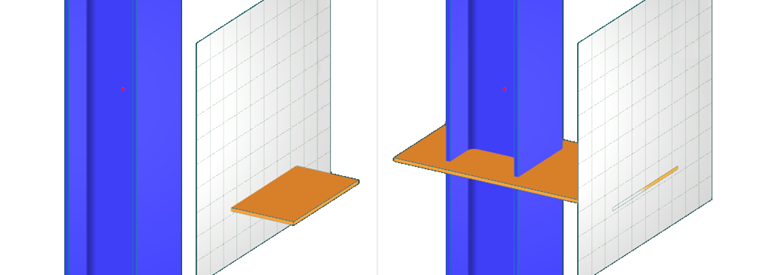

Разрез По вспомогательной плоскости похож на разрез По пластине с методом разреза Плоскость. Поскольку вспомогательная плоскость не имеет толщины, опция Плоскость разреза отсутствует, и нужно указать только остаточную часть. Опции опять же Спереди и Сзади.
Для типа разреза По вспомогательной плоскости вы также можете выбрать смещение фактического разреза от вспомогательной плоскости, вводя положительные или отрицательные значения.
По вспомогательному объёму
С помощью разреза По вспомогательному объёму можно вырезать пространственную область из листа. Разрез снова производится с указанным смещением. Если разрез оставляет несколько отдельных частей листа, необходимо определить остаточную часть.
Сварные швы
В случаях, когда в результате разреза возникает контакт между пластинами, вы можете определить сварной шов в категории Сварные швы. Определение включает флажок, указывающий, должен ли быть создан сварной шов, поле выбора типа сварного шва и толщину сварного шва для угловых швов.
