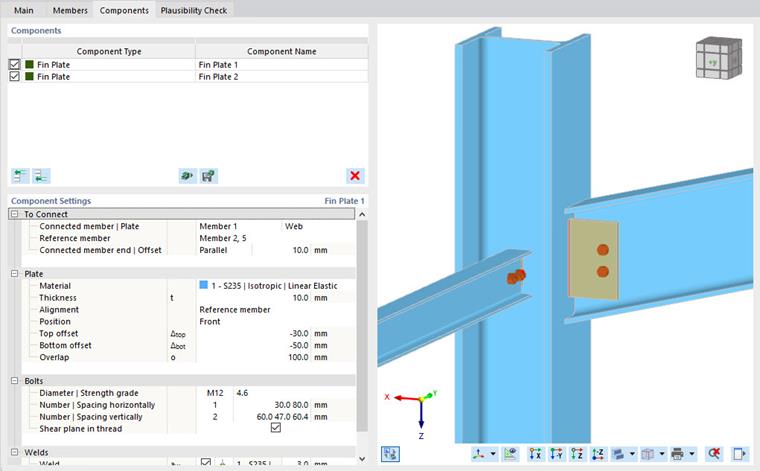

Соединения с ребристой пластиной обычно используются для шарнирных узлов. Компонент Ребристая пластина соединяет элемент с опорным элементом при помощи группы болтов и соединительной пластины.
Соединить

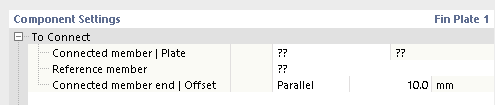

Как уже упоминалось, компонент ребристой пластины присоединяет стержень. Выберите его в строке Присоединяемый стержень | Пластина. Также укажите пластину стержня, к которой прикручивается компонент ребристой пластины.
На следующем шаге выберите опорный элемент, который служит поддерживающей конструкцией.

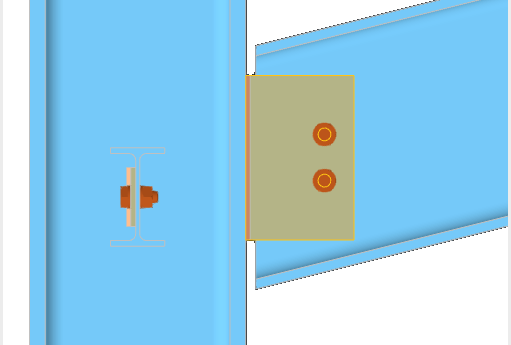

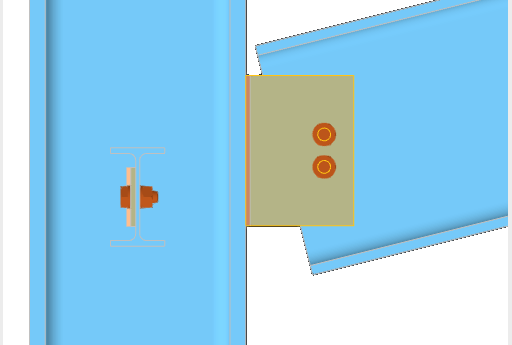

В строке Присоединяемый конец стержня | Смещение задайте настройки для сечения стержня. Плоскость обрезки может быть параллельна опорному стержню или перпендикулярна оси присоединяемого стержня.
Смещение указывает расстояние между поверхностью опорного стержня и поверхностью присоединяемого стержня.
Пластина

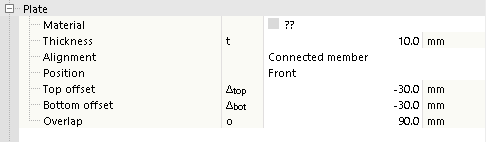

Следующая категория управляет определением ребристой пластины. Выберите материал пластины из числа заданных или создайте новый материал. Затем введите толщину пластины.

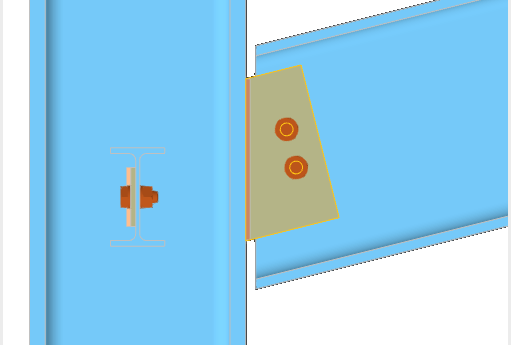

Пластина может быть выровнена либо по присоединяемому стержню, либо по опорному стержню. В обоих случаях пластина принимает наклон выбранного элемента.

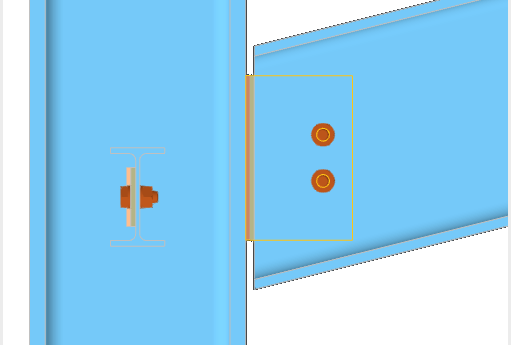

Существует два варианта размещения ребристой пластины: Спереди и Сзади.
Настройка относится к относительному положению ребристой пластины и присоединяемой пластины стержня.
Размер ребристой пластины определяется по верхнему и нижнему смещениям, а также по нахлёсту ребристой пластины и соединяемого элемента.
Болты
В этой категории задаются свойства болтов.
Задайте диаметр болта и класс прочности в первой строке, выбрав соответствующие пункты из списков.
В следующих двух строках можно задать расстояния между болтами в горизонтальном и вертикальном направлениях. Краевые и межосевые расстояния вводятся в строку через пробел. Расстояния в подгруппе можно вводить также в виде произведения (например, 3*50). Недостающие данные автоматически дополняются в соответствии с геометрией ребристой пластины.
Активируйте функцию Предварительно напряженные болты, чтобы учесть пред. напряжение. Коэффициент силы пред. напряжения и коэффициент трения под головкой болта задаются в Конфигурация несущей способности.
Если опция Резьба в плоскости сдвига активна, то для проверки на сдвиг будет учитываться пониженная прочность (уменьшенная площадь) в соответствии с выбранной нормой проектирования.
Кроме того, в Списке болтов можно отключить отдельные болты, если требуется выполнить нерегулярную схему расположения болтов.
Сварные швы
Последняя категория управляет сварными швами между ребристой пластиной и опорным стержнем. Убедитесь, что флажок активен.
Если выбрать область справа от флажка, появится список, из которого можно выбрать тип сварного шва. Доступно несколько типов угловых и стыковых швов. При использовании углового шва задайте его толщину.
