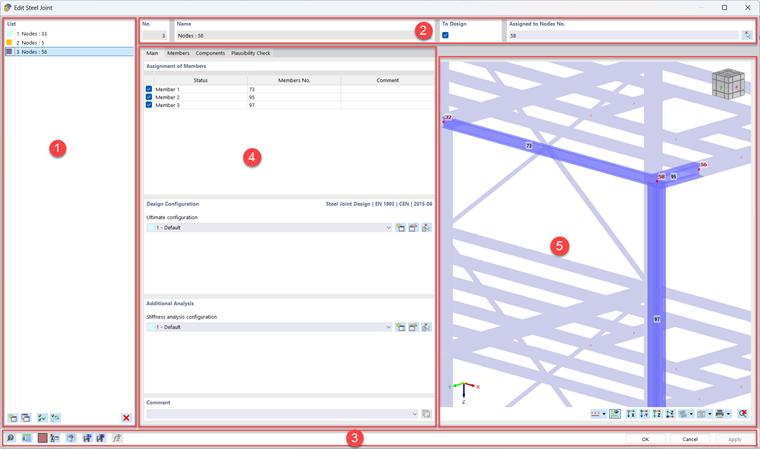

Okno dialogowe Połączenia stalowe

Okno dialogowe dodatku Połączenia stalowe składa się z kilku obszarów.

➀ Lista

Po lewej stronie znajduje się Lista już istniejących połączeń. Dzięki przyciskom poniżej tej listy można Utworzyć nowe połączenie Nowy oraz Skopiować wybrane połączenia Kopiuj . Dwa przyciski obok ułatwiają selekcję połączeń na liście: Wybierz wszystkie połączenia Wybierz wszystkie i Odwróć zaznaczenie Odwróć wybór . Za pomocą przycisku Usuń można Usunąć wybrane połączenia.

➁ Do wymiarowania

Na górze znajdują się cztery sekcje. Dotyczą one zawsze połączeń, które są zaznaczone na liście. Obok Nr. wyświetlana jest Nazwa połączenia. Jeśli nie podasz nazwy indywidualnej, pojawią się tam numery węzłów do wymiarowania. Zaznaczenie Do wymiarowania pozwala sterować, czy połączenie zostanie uwzględnione w wymiarowaniu. Domyślnie każde zdefiniowane połączenie jest wybrane do wymiarowania Pole wyboru zostało aktywowane . W przypadku, gdy jedno lub kilka połączeń ma nie być wymiarowane, można je dezaktywować za pomocą zaznaczenia Pole wyboru dezaktywowane . W sekcji Przypisane do węzłów nr podane są wszystkie węzły przewidziane do wymiarowania zgodnie z ustawieniami połączenia. Numery węzłów można wprowadzić z klawiatury lub dostosować graficznie za pomocą przycisku Wybierz Indywidualnie .

➂ Ogólne funkcje

Na dole okna dialogowego znajdują się głównie ogólne funkcje. Są one opisane w rozdziale Dialogi podręcznika RFEM. Ponadto, dostępne są dwa specjalne przyciski do wyświetlania generowanych modeli w tle. Za pomocą Generuj podmodel Przycisk generowania modelu zastępczego model zastępczy wykorzystywany do obliczenia FE jest otwierany w RFEM jako nowy plik w tle. Analogicznie, przycisk Generuj podmodel analizy sztywności Przycisk do generowania zastępczego modelu analizy sztywności dotyczy modelu zastępczego wykorzystywanego do analizy sztywności.

➃ Zakładki

W centralnym obszarze znajdują się zakładki edycji Podstawy, Pręty, Komponenty i Kontrola wiarygodności. Są one opisane w kolejnych podrozdziałach.

➄ Okno grafiki

W obszarze grafiki po prawej stronie widać fragment modelu z obiektami istotnymi dla połączenia. Można tam - tak jak w głównym programie - powiększać, obracać i przesuwać widok (patrz rozdział Grafiksteuerung podręcznika RFEM). „ViewCube” ViewCube mały w górnym obszarze jest również pomocny do dostosowania widoku. Za pomocą przycisków poniżej grafiki można dostosować widok lub wydrukować aktualne przedstawienie Natychmiast wydrukuj .

Informacje

Grafika dostosowuje się do aktualnych możliwości wprowadzania danych - w zależności od tego, w której zakładce się znajdujemy.
