Надстройка Стальные соединения полностью интегрирована в RFEM. Следовательно, вы можете использовать все возможности, известные из основной программы, для документирования графических результатов использования и проверок устойчивости. Общее описание подготовки графиков для печати приведено в разделе Grafiken руководства RFEM.
Графики рабочего окна
В разделе Grafik für Stahlanschlussbemessung представлены все виды результатов, доступные для компонентов в графическом виде. Вы можете напечатать текущее представление напрямую через функцию печати или передать его в отчет о печати.

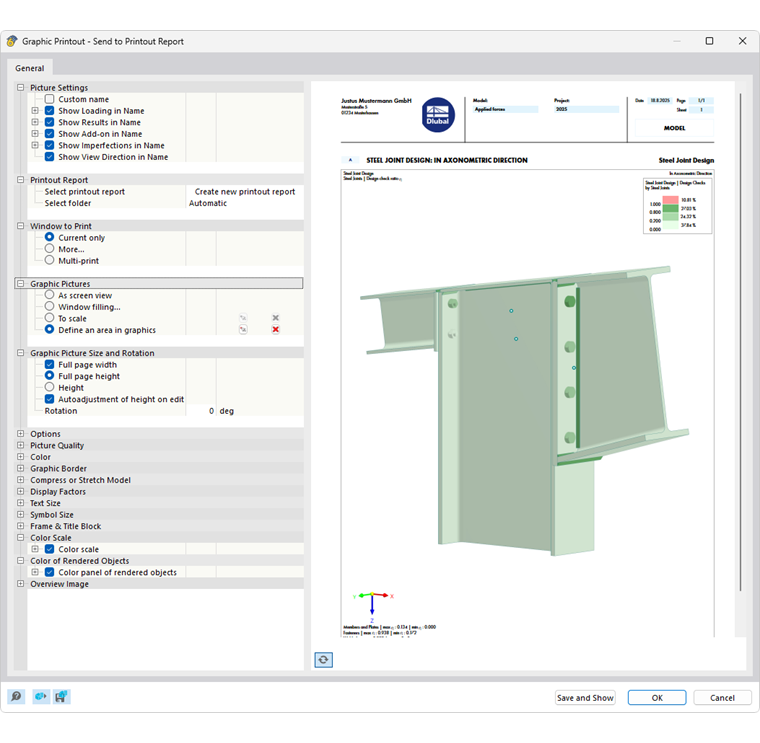

Как обычно, настройте параметры печати изображения в диалоге 'Графическая печать'.

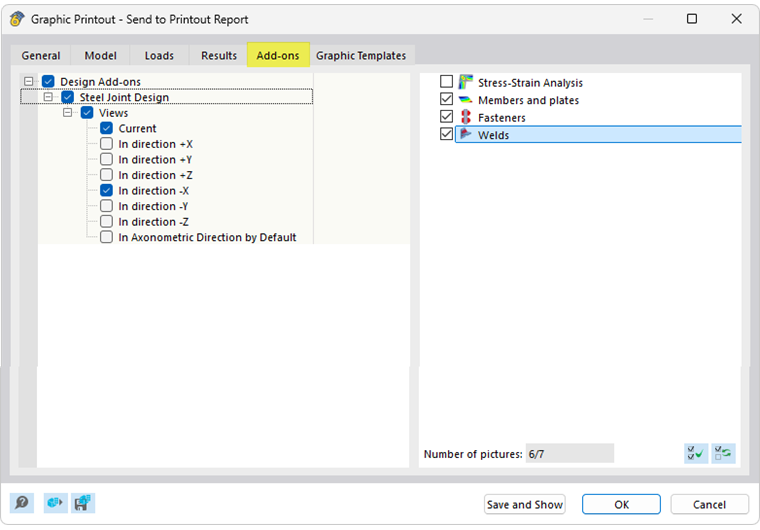

Если в категории 'Какие окна' вы активируете опцию Множественная печать, то в регистре 'Надстройки' вы можете задать параметры для печати нескольких окон или пакетной печати графиков (см. раздел Mehrfachdruck verwenden руководства RFEM). Затем графики будут включены в отчет о печати в разделе результатов расчета соединений.
Стальное соединение

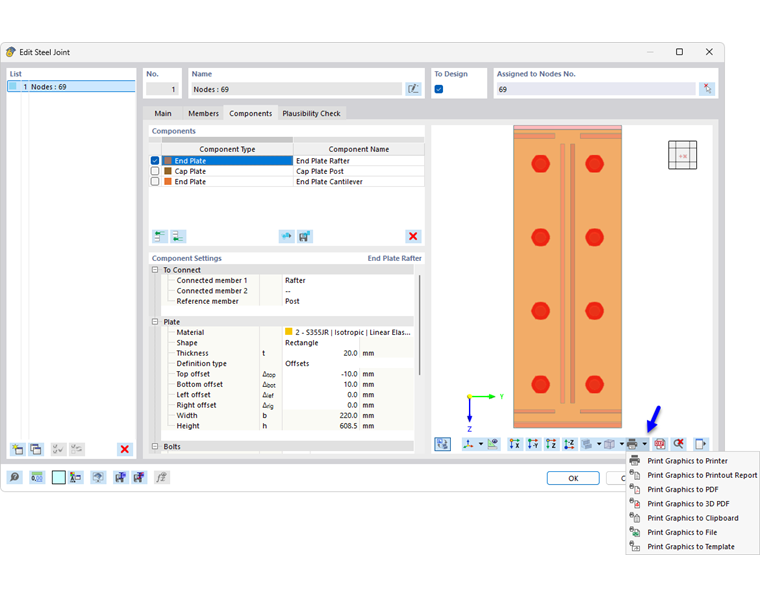

В Dialogfenster der Stahlanschlüsse существуют дополнительные возможности для графического документирования стального соединения.
Особенно регистр 'Компоненты' с 3D-изображением объектов соединения подходит для печати геометрии соединения, как это необходимо, например, для изготовления.
Детали проверки
Также в диалоге с Nachweisdetails доступны функции, позволяющие печатать уравнения проверки в форме графиков.
Результаты в стальном соединении

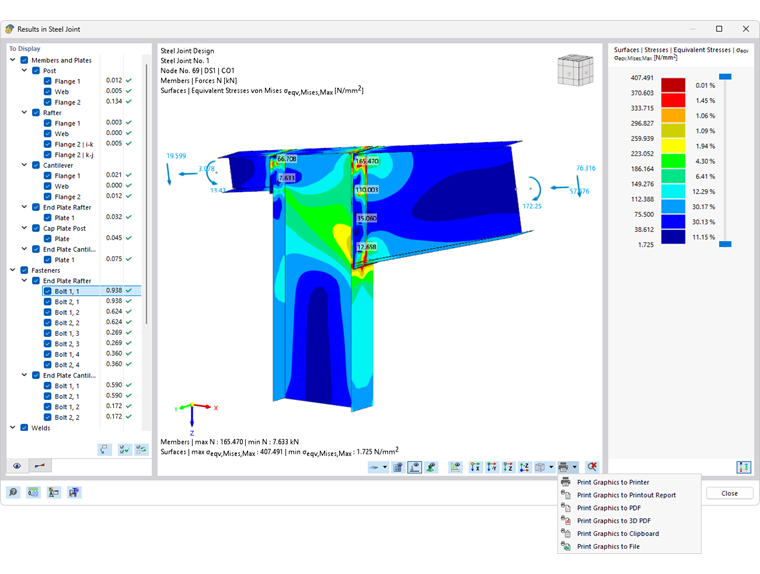

Окно Ergebnisse im Stahlanschluss также предлагает функции для печати графиков соединений.
Шаблоны для стальных соединений
В регистрах диалога стальных соединений вы можете сохранить текущие настройки как шаблон и использовать их для графической печати в других моделях. Для этого используйте опцию Печать как шаблон в выпадающем списке
на панели инструментов (см. изображение Grafik des Stahlanschlusses drucken).

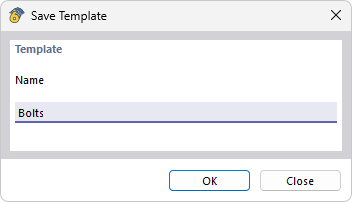

Этот шаблон позволяет в рабочем окне с помощью функции Mehrfachdruck напечатать соединения всех или выбранных стержней с одинаково выполненным моделированием и видом соединения. Сначала укажите имя для шаблона в диалоге 'Сохранение шаблона'.

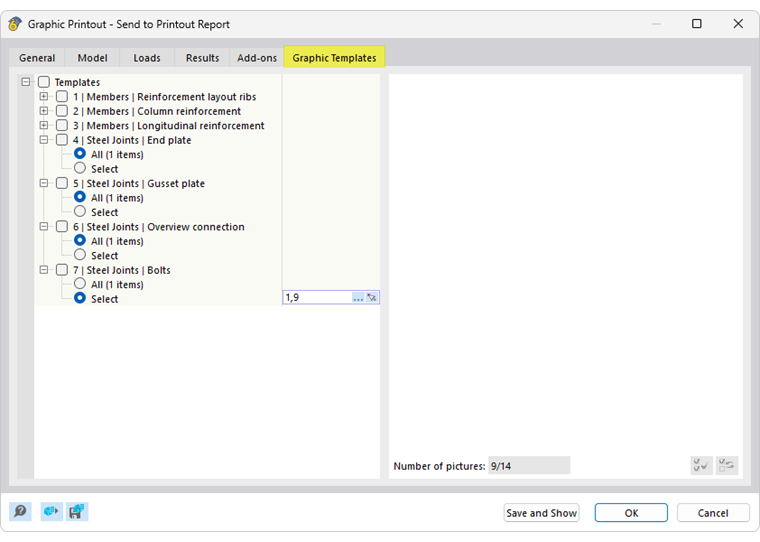

В диалоге 'Графическая печать' – общем диалоге для печати графиков – активируйте опцию Множественная печать в регистре 'Общие'. Затем вы можете выбрать подходящий шаблон в регистре 'Графиковые шаблоны' и задать стержни.
Управление шаблонами

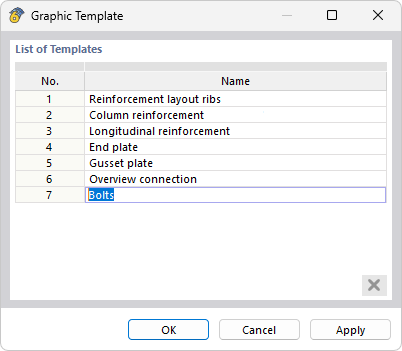

Вы можете переименовать или удалить шаблон позднее. Используйте для этого меню RFEM Опции → Графиковые шаблоны. В диалоге 'Графиковый шаблон' перечислены все созданные пользователем шаблоны.
Щелкните на элемент в столбце 'Имя', чтобы назначить другое название. Если вы хотите удалить шаблон, щелкните по его номеру в первом столбце. Нажатие кнопки
удалит шаблон из списка.
