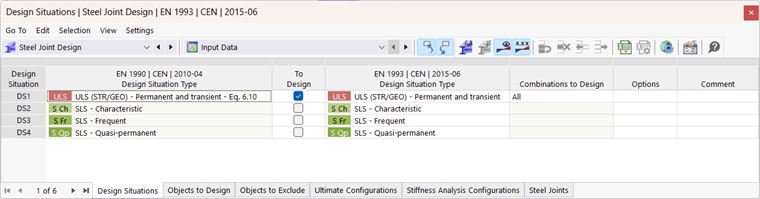

В таблице Ситуации проектирования в категории 'Проектирование стальных соединений' перечислены все имеющиеся в модели ситуации проектирования. Здесь вы можете решить, учитывать ли определенную ситуацию проектирования и каким образом для создания расчетов по соединениям. Дополнительную информацию о ситуациях проектирования можно найти в главе Ситуации проектирования руководства RFEM.
Комбинации для проектирования

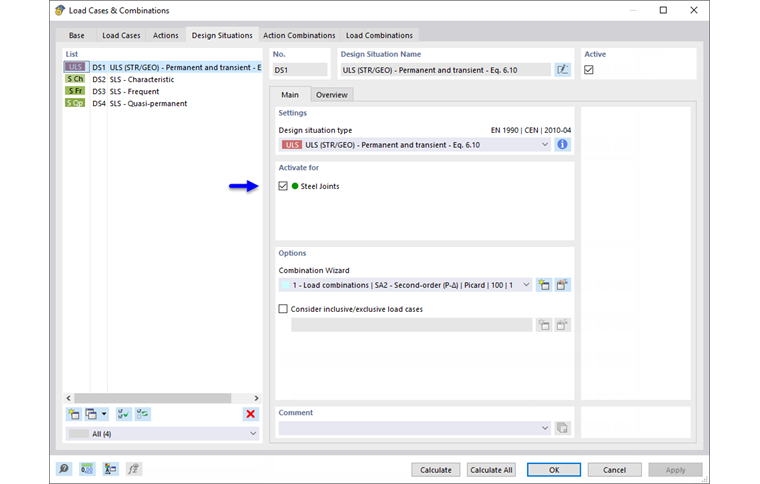

По умолчанию, контрольные поля 'Для проектирования' активированы, так что все ситуации проектирования важны для проектирования стальных соединений. Если вы отключите контрольное поле для ситуации проектирования, она не будет учитываться при проектировании соединения, и, следовательно, для этой ситуации не будет выполнено никаких расчетов. Выбор комбинаций синхронизирован с параметрами для аддона проектирования в диалоге 'Нагрузочные случаи и комбинации' для ситуаций проектирования.
По умолчанию все комбинации нагрузок учитываются для активированной для проектирования ситуации проектирования. Однако в столбце таблицы 'Комбинации для проектирования' вы можете ввести только определенные комбинации этой ситуации проектирования. Активировав поле щелчком мыши, вы можете вызвать диалог с помощью кнопки
, чтобы задать релевантные комбинации с помощью кнопки
. Расчеты затем выполняются для всех перечисленных справа комбинаций нагрузок.
Типы ситуаций проектирования
Ситуации проектирования были сформированы в соответствии с нормами, действующими для классификации нагрузочных случаев как воздействий. Эти типы должны быть еще присвоены типам выбранной нормы проектирования, так как параметры обеих норм могут отличаться. В общем, это присвоение происходит автоматически, так что комбинация несущей способности для комбинации нагрузочных случаев также присваивается типу 'Несущая способность' для проектирования. Тем не менее, вы должны проверить настройки по умолчанию и при необходимости правильно их присвоить.
Вы также можете активировать несколько ситуаций проектирования одного типа для проектирования, например, две ситуации проектирования для проверок несущей способности. В таком случае проверки несущей способности будут выполняться для выбранных комбинаций обеих ситуаций проектирования.
