刚度分析

在刚度分析下的结果表中显示了所分析的节点的刚度及其分类。

信息

如果您激活了 刚度分析

刚度分析

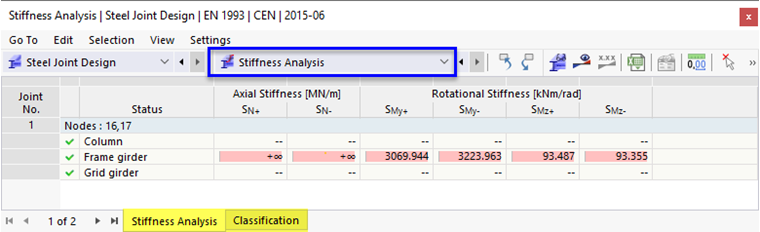

在'刚度分析'表中列出了按节点分类的节点刚度。

绿色勾选表示节点模型计算成功。

状态

在'状态'列中列出了与节点相连的杆件及其描述(见 基本)。 这将覆盖所有具有相同属性和位置的杆件。 显示您为进行刚度分析选择的每个分组的连接刚度(见杆件一章)。

轴向刚度 SN+/SN-

左侧的两列显示连接在正的轴向力(拉力)和负的轴向力(压力)下的刚度。 +∞ 表示无限高的轴向刚度,固定连接。

转动刚度 SMy+/SMy-/SMz+/SMz-

该列显示由节点边界条件得出的转动弹簧常数。 Theconnection of connection to anconnected member.|图片 047372|用于刚度分析的内力#)。 内力的正负号如图中所示 杆件内力符号约定 chapter.

分类

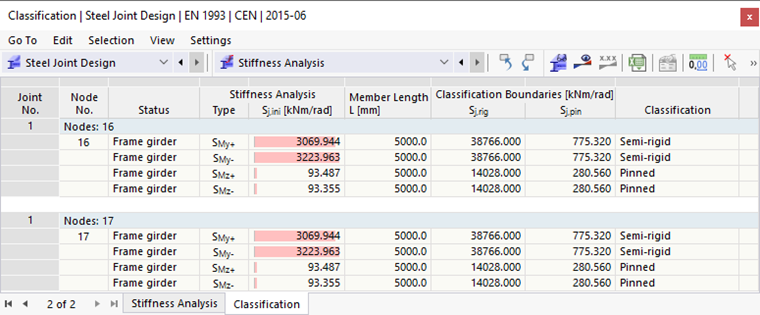

在'分类'表格中会显示分类限制和所分析节点的分配。

节点

显示连接节点的计算结果。

状态

在'状态'列中列出了与您为刚度分析选择的节点相连的杆件(见杆件一章),及其说明。

刚度分析

在'类型'列中列出了在转动承载力分析中考虑的内力类型。 通常情况下,连接杆件的弯矩 My 和 Mz与杆件相关(见图 #extbookmarkmanual|图片 047372|用于刚度分析的内力#)。 该分析包括正的和负的弯矩荷载。 给出连接的初始刚度 'Sj,ini '。

杆件长度

杆件的未支承长度影响连接的刚度。

分类边界

节点分类的限值由节点的边界条件确定。 如果弯矩下连接刚度大于或等于 Sj,rig列中的值,则认为存在刚性连接。 铰接类型的刚度小于或等于在Sj,pin一栏中定义的值。 刚度介于这些限值准则之间表示连接为半刚性或可变形。

按照刚度分类的容许值参见例如 EN 1993-1-8 的 5.2.2.5。

分类

根据旋转能力,连接分为'刚性'、'半刚性'或'刚性'。 由此可以推断出内力的传递情况。

重要

如果分类显示的节点刚度与模型中提供的刚度不同,则用户应相应地调整建模。
