Analýza tuhosti

Ve výsledkových tabulkách kategorie Analýza tuhosti se zobrazí tuhosti posuzovaných styčníků včetně klasifikace.

Analýza tuhosti

V tabulce 'Analýza tuhosti' jsou uvedeny tuhosti spojů seřazené podle spojů.

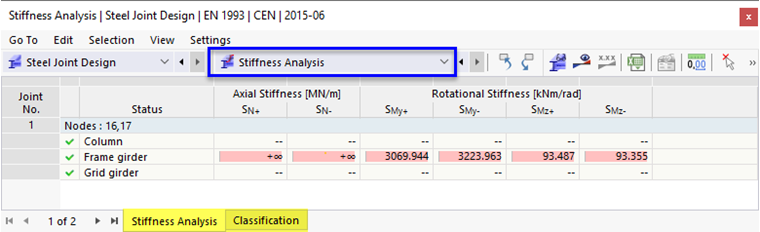

Tabulky výsledků "Analýza tuhosti" pro posouzení ocelových přípojů

Zelené zaškrtnutí znamená, že výpočet modelu ocelového přípoje byl úspěšný.

Stav k

Ve sloupci 'Stav' jsou uvedeny pruty připojené k uzlu s jejich popisy (viz Base). To zahrnuje všechny pruty se stejnými vlastnostmi a stejnou polohou. Tuhosti spoje se zobrazí pro každou z těchto skupin, které jste vybrali pro analýzu tuhosti (viz kapitola Pruty).

Osová tuhost S_N+/S_N-

V obou sloupcích jsou uvedeny tuhosti, které spoj představuje pro kladné normálové síly (tah) a pro záporné normálové síly (tlak). Zadání +∞ znamená nekonečně vysokou normálovou tuhost a tím pevný spoj.

Rotační tuhost S_My+/S_My-/S_Mz+/S_Mz-

V tomto sloupci se zobrazí konstanty rotačních pružin, které vyplývají z okrajových podmínek přípoje. Rotační kapacita se posuzuje, pokud byl u připojeného prutu uvažován moment My nebo M_z (viz obrázek #_extbookmarkmanual|image047372|Vnitřní síly pro posouzení tuhosti#). Znaménka vnitřních sil odpovídají znaménkům na obrázku Znaménková konvence pro vnitřní síly prutů kapitola.

Zařazení

V tabulce 'Klasifikace' se zobrazí mezní hodnoty klasifikace a přiřazení analyzovaných uzlů.

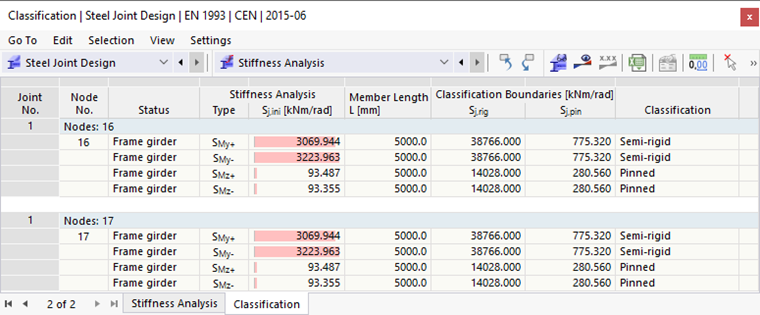

Klasifikace uzlů

Uzel

Výsledky se zobrazí pro každý uzel přípoje.

Stav k

Ve sloupci 'Stav' jsou uvedeny pruty připojené k uzlu, který jste vybrali pro posouzení tuhosti (viz kapitola Pruty), včetně jejich popisu.

Analýza tuhosti

Ve sloupci 'Typ' jsou uvedeny typy vnitřních sil, které byly zohledněny při analýze rotační únosnosti. Obvykle se jedná o ohybové momenty My a M_z v připojeném prutu (viz obrázek #_extbookmarkmanual|image047372|Vnitřní síly pro posouzení tuhosti#). Posouzení se provádí pro kladné i záporné momentové zatížení. Jako výsledek se udává počáteční tuhost 'S_j,ini ' spoje.

Délka prutu

Délka prutu bez podpory má vliv na tuhost spoje.

Hranice klasifikace

Mezní hodnoty pro klasifikaci spoje se stanoví z okrajových podmínek spoje. Pokud je tuhost spoje pro momentové zatížení větší nebo rovna hodnotě uvedené ve sloupci S_j,rig, jedná se o tuhý spoj. Kloubový spoj má tuhost menší nebo rovnou hodnotě zadané ve sloupci S_j,pin. Tuhosti mezi těmito mezními kritérii označují polotuhý nebo deformovatelný spoj.

Mezní kritéria pro klasifikaci podle tuhosti jsou popsána například v EN 1993-1-8, 5.2.2.5.

Zařazení

V závislosti na rotační schopnosti je spoj klasifikován jako 'tuhý', 'polotuhý' nebo 'kloubový'. Lze tak vyvodit závěry o přenosu vnitřních sil.
