Analiza sztywności

Tabele wyników dla kategorii Analiza sztywności pokazują sztywności analizowanych połączeń wraz z ich klasyfikacją.

Analiza sztywności

W tabeli 'Analiza sztywności' wyszczególnione są sztywności połączeń uporządkowane według połączeń.

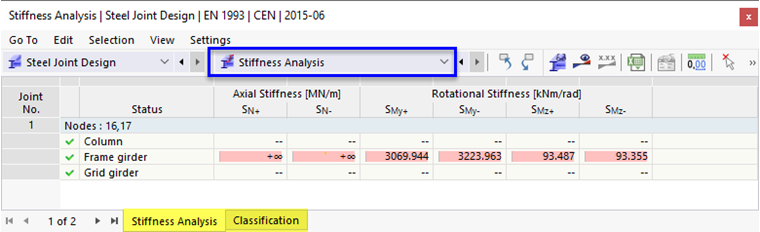

Tabele wyników "Analiza sztywności" dla wymiarowania połączeń stalowych

Zielony znacznik wyboru wskazuje, że obliczenia w modelu połączenia stalowego zakończyły się pomyślnie.

Status

W kolumnie 'Status' wyszczególnione są pręty połączone z węzłem wraz z ich opisami (patrz Podstawa). Obejmuje to wszystkie pręty o takich samych właściwościach i tym samym położeniu. Sztywności połączenia są wyświetlane dla każdej z grup wybranych do analizy sztywności (patrz rozdział Pręty).

Sztywność osiowa S_N+/S_N-

W obu kolumnach podane są sztywności połączenia dla dodatnich sił osiowych (rozciąganie) i dla ujemnych sił osiowych (ściskanie). Wartość +∞ oznacza nieskończenie dużą sztywność osiową, a tym samym stałe połączenie.

Sztywność obrotowa S_My+/S_My-/S_Mz+/S_Mz-

W tej kolumnie wyświetlane są stałe sprężystości obrotowej wynikające z warunków brzegowych połączenia. Nośność obrotowa jest analizowana, jeżeli uwzględniony został moment My lub M_z dla pręta połączonego (patrz ilustracja #_extbookmarkmanual|image047372|Siły wewnętrzne dla analizy sztywności#). Znaki sił wewnętrznych odpowiadają znakom pokazanym na rysunku Konwencja znaków dla sił wewnętrznych pręta chapter.

Klasyfikacja

Tabela 'Klasyfikacja' pokazuje granice klasyfikacji i przypisania analizowanych węzłów.

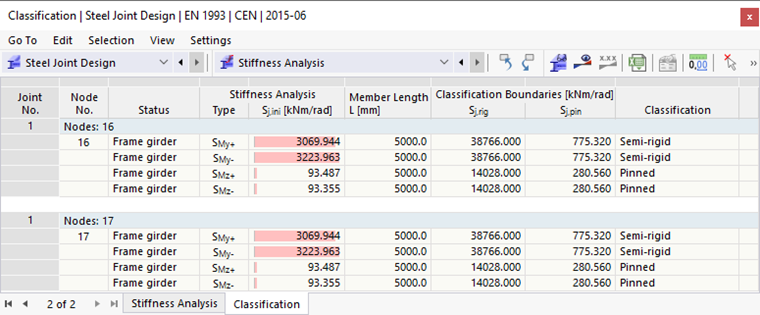

Klasyfikacja węzłów

Węzeł

Wyniki wyświetlane są dla każdego węzła połączenia.

Status

W kolumnie 'Status' wyszczególnione są pręty połączone z węzłem, wybrane do analizy sztywności (patrz rozdział Pręty) wraz z ich opisami.

Analiza sztywności

W kolumnie 'Typ' wyszczególnione są typy sił wewnętrznych, które zostały przeanalizowane w analizie nośności obrotowej. Zazwyczaj są to momenty zginające My i M_z w dołączanym pręcie (patrz ilustracja #_extbookmarkmanual|image047372|Siły wewnętrzne dla analizy sztywności#). Analiza jest przeprowadzana zarówno dla dodatniego, jak i ujemnego obciążenia momentem. Jako wynik podaje się odpowiednio sztywność początkową 'S_j,ini '.

długość pręta

Niepodparta długość pręta wpływa na sztywność połączenia.

Granice klasyfikacji

Wartości graniczne dla klasyfikacji połączenia są określane na podstawie warunków brzegowych połączenia. Jeżeli sztywność połączenia przy obciążeniu momentem jest większa lub równa wartości podanej w kolumnie S_j,rig, oznacza to, że połączenie jest sztywne. Połączenie przegubowe ma sztywność mniejszą lub równą wartości podanej w kolumnie S_j,pin. Sztywności pomiędzy tymi kryteriami granicznymi wskazują na połączenie półsztywne lub odkształcalne.

Kryteria graniczne dla klasyfikacji sztywności są opisane np. w normie EN 1993-1-8, 5.2.2.5.

Klasyfikacja

W zależności od nośności połączenia, połączenie jest klasyfikowane jako 'sztywne', 'półsztywne' lub 'przegubowe'. Pozwala to na wyciągnięcie wniosków na temat przenoszenia występujących sił wewnętrznych.
