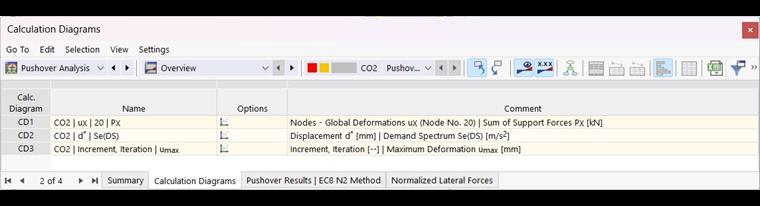

Tutti i diagrammi di calcolo definiti sono elencati nella scheda Diagrammi di calcolo della categoria di tabelle 'Panoramica'. Sono disponibili tipi di grafici speciali per l'analisi pushover.
È possibile utilizzare il pulsante
nella colonna 'Opzioni' per controllare i parametri di un diagramma di calcolo. Viene visualizzata la finestra di dialogo Modifica diagramma di calcolo . In alternativa, utilizzare la categoria 'Diagrammi di calcolo' nel Navigatore dati per aprire questa finestra di dialogo.

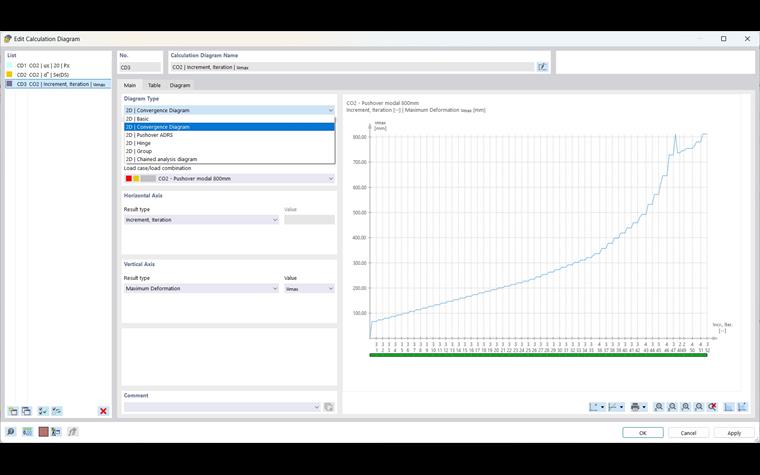

Diagramma di convergenza
Il tipo di diagramma 'diagramma di convergenza' consente di verificare come evolve la deformazione massima nel corso dell'analisi pushover.
Questo grafico corrisponde al diagramma di calcolo che è stato visualizzato durante l'analisi pushover nella finestra Viene visualizzato l'avanzamento del calcolo .

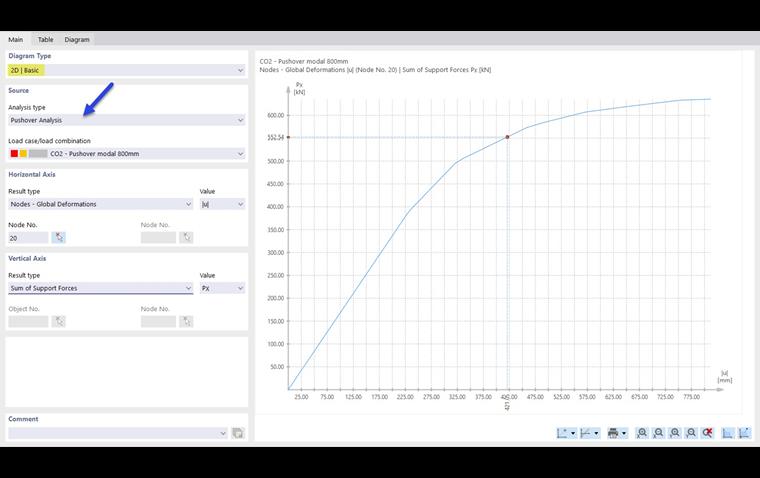

Diagramma forza-deformazione
Il tipo di diagramma 'Base' offre la possibilità di visualizzare un diagramma forza-deformazione dell'analisi pushover.
Nella sezione 'Sorgente', seleziona il tipo di analisi Analisi pushover. Ad esempio, se si confronta lo spostamento del nodo superiore con la somma delle forze di vincolo orizzontali, si ottiene la curva di capacità. Ciò consente di valutare la "capacità deformativa" della struttura.

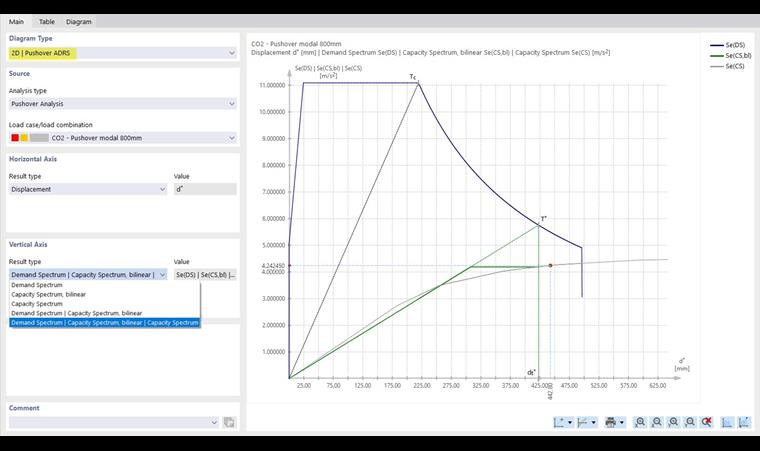

Diagramma pushover (ADRS)
Il tipo di diagramma 'Pushover ADRS' consente di valutare i risultati dell'analisi pushover in un diagramma di calcolo speciale. Qui è possibile visualizzare l'azione e il comportamento strutturale sotto forma di rappresentazione come ADRS ( Acceleration Displacement Response Spectrum ).
Lasse orizzontale' è correlato in modo fisso al valore d * dello spostamento strutturale. Per l'asse verticale ' ', sono disponibili i seguenti tipi di risultati:
- Gamma di requisiti: Accelerazione della struttura dovuta a forze orizzontali (spettro di risposta)
- Spettro di capacità, bilineare: Curva di capacità idealizzata dell'edificio secondo la norma
- Intervallo di capacità: Curva di capacità con il comportamento di deformazione effettivo dell'edificio
- Gamma di requisiti | Spettro di capacità, bilineare: Sovrapposizione di spettro di domanda e spettro di capacità idealizzato
- Gamma di requisiti | Spettro di capacità, bilineare | Intervallo di capacità: Sovrapposizione della gamma dei requisiti e delle due varianti della gamma di capacità
Lo spostamento del target dt * risulta dalla sovrapposizione delle curve.
