Diagramas de cálculo

Todos os diagramas de cálculo que definiu são listados no separador Diagramas de cálculo da categoria de tabela 'Vista geral'. Estão disponíveis tipos de gráfico especiais para a análise pushover.

01 Diagramas de cálculo em tabela para análise de pushover

Pode utilizar o botão na coluna 'Opções' para verificar os parâmetros de um diagrama de cálculo. A caixa de diálogo Editar diagrama de cálculo é exibida. Em alternativa, utilize a categoria 'Diagramas de cálculo' no Navegador de dados para abrir esta caixa de diálogo.

Diagrama de convergência

O tipo de diagrama 'diagrama de convergência' permite verificar a evolução da deformação máxima no decurso da verificação de pushover.

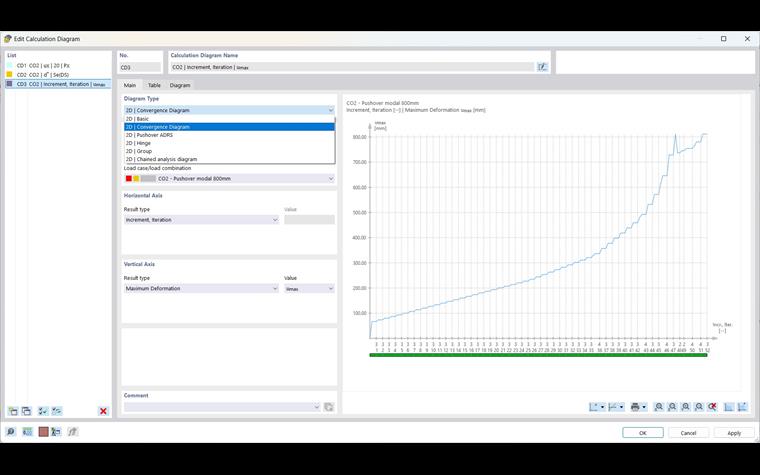

03 Diálogo Editar diagrama de cálculo - diagrama de convergência

Este gráfico corresponde ao diagrama de cálculo que foi apresentado durante a análise de pushover na janela O progresso de cálculo é apresentado.

Diagrama de força-deformação

O tipo de diagrama 'Base' oferece a possibilidade de exibir um diagrama força-deformação da verificação de pushover.

04 Diagrama básico para curva de pushover

Na secção 'Origem', selecione o tipo de análise Análise de pushover. Por exemplo, se comparar o deslocamento do nó superior com a soma das forças de apoio horizontal, obterá a curva de capacidade. Desta forma, é possível avaliar a "capacidade de deformação" da estrutura.

Diagrama de pushover (ADRS)

O tipo de diagrama 'ADRS pushover' permite que os resultados da verificação de pushover sejam avaliados num diagrama de cálculo especial. Aqui pode visualizar a ação e o comportamento estrutural na forma de uma representação como ADRS ( espectro de resposta ao deslocamento de aceleração ).

05 Diagrama ADRS com espectro de necessidades e espectro de capacidades

O 'eixo horizontal' está relacionado de forma fixa ao valor d * do deslocamento estrutural. Para o eixo vertical ' ', estão disponíveis os seguintes tipos de resultados:

• Gama de requisitos: Aceleração da estrutura devido a forças horizontais (espectro de resposta)
• Espectro de capacidade, bilinear: Curva de capacidade idealizada do edifício de acordo com a norma
• Gama de capacidade: Curva de capacidade com comportamento de deformação real do edifício
• Gama de requisitos | Espectro de capacidade, bilinear: Sobreposição do espectro de procura e de capacidade idealizada
• Gama de requisitos | Espectro de capacidade, bilinear | Gama de capacidade: Sobreposição do intervalo de necessidades e das duas variantes de intervalo de capacidade

O deslocamento de destino d_t * resulta da sobreposição das curvas.
