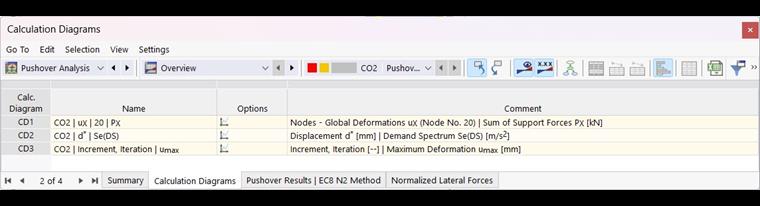

Wszystkie zdefiniowane diagramy obliczeń są wyświetlane na zakładce Diagramy obliczeń , w kategorii tabeli 'Przegląd'. Do analizy pushover dostępne są specjalne typy wykresów.
Za pomocą przycisku
w kolumnie 'Opcje' można sprawdzić parametry wykresu obliczeniowego. Otworzy się okno dialogowe Edytuj wykres obliczeniowy . Alternatywnie, można użyć kategorii 'Diagramy obliczeń' w Nawigatorze danych, aby otworzyć to okno dialogowe.
Ciśnienie rezydualne

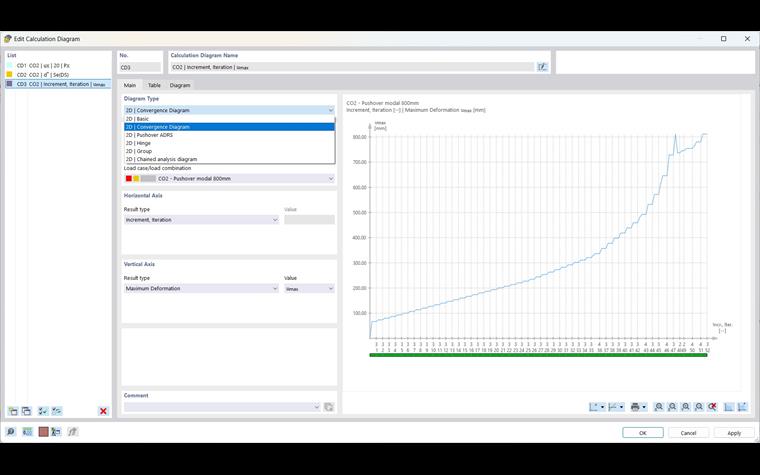

Typ wykresu 'wykres zbieżności' umożliwia sprawdzenie, jak rozwija się maksymalne odkształcenie w trakcie analizy pushover.
Ta grafika odpowiada wykresowi obliczeń, który został wyświetlony podczas analizy pushover w oknie Wyświetlany jest postęp obliczeń .
Wykres siła-odkształcenie

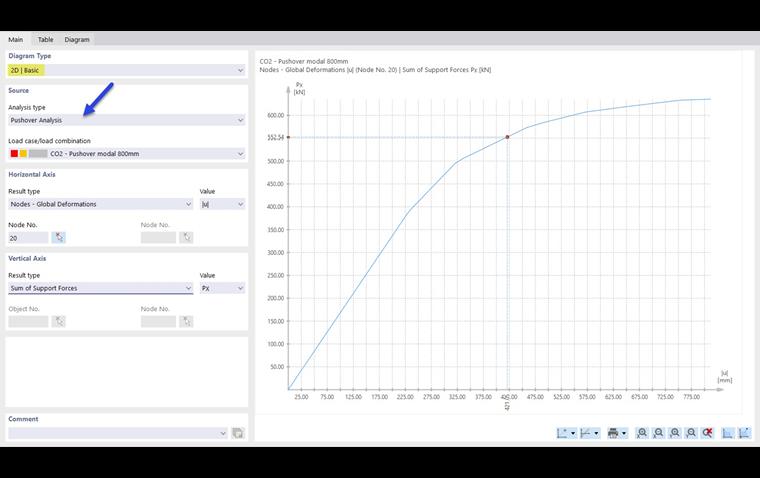

Typ wykresu 'Basis' oferuje możliwość wyświetlenia wykresu siła-odkształcenie dla analizy pushover.
W sekcji 'Źródło' wybierz typ analizy Analiza pushover. Na przykład, jeśli porównamy przemieszczenie górnego węzła z sumą poziomych sił podporowych, otrzymamy krzywą nośności. Umożliwia to ocenę „nośności odkształcenia” konstrukcji.
Wykres pushover (ADRS)

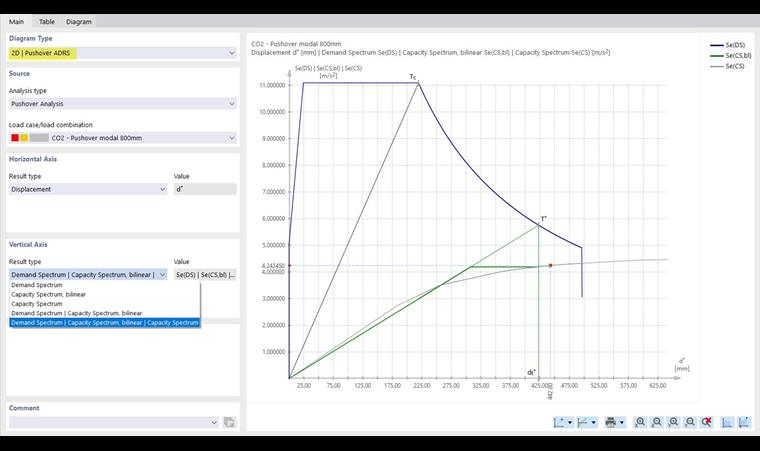

Typ wykresu 'Pushover ADRS' umożliwia uwzględnienie wyników analizy pushover na specjalnym wykresie obliczeniowym. Tutaj można zwizualizować oddziaływanie i zachowanie konstrukcji w postaci reprezentacji jako ADRS (Aceleration Displacement Response Spectrum ).
'Oś pozioma' jest powiązana na stałe z wartością d * przemieszczenia konstrukcji. Dla osi pionowej ' ' dostępne są następujące typy wyników:
- Zakres wymagań: Przyspieszenie konstrukcji od sił poziomych (widmo odpowiedzi)
- Spektrum pojemności, dwuliniowe: Wyidealizowana krzywa nośności budynku zgodnie z normą
- Zakres wydajności: Krzywa nośności z rzeczywistym odkształceniem budynku
- Zakres wymagań | Spektrum pojemności, dwuliniowe: Superpozycja spektrum zapotrzebowania i wyidealizowane spektrum mocy
- Zakres wymagań | Widmo pojemności, dwuliniowe | Zakres wydajności: Nałożenie zakresu wymagań i dwóch wariantów zakresu wydajności
Przesunięcie docelowe dt * wynika z superpozycji krzywych.
