Schlankheiten

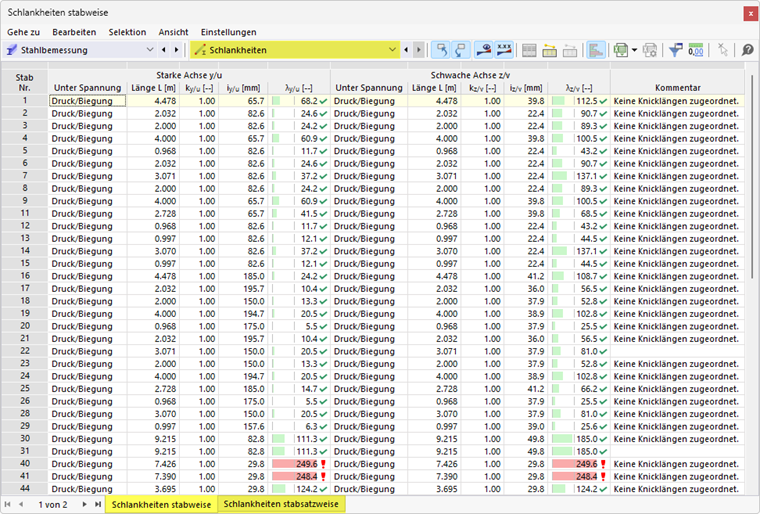

Die Ergebnistabelle für die Überprüfung der Schlankheit kann für Stäbe oder Stabsätze entsprechend der bemessenen Objekte angezeigt werden.

Die Schlankheit für Biegeknicken berechnet sich aus dem Verhältnis von Trägheitsradius zur Knicklänge. Bei der Berechnung werden, soweit einem Objekt zugeordnet, die definierten Knicklängen berücksichtigt. Ist einem Objekt keine Knicklänge zugeordnet, so wird in der Kommentarspalte ein Hinweis ausgegeben und die Schlankheit wird mit der Stablänge berechnet.

Die Werte der Schlankheit werden den Grenzwerten aus den Globalen Einstellungen gegenübergestellt. Ist die Schlankheit größer als der für die Beanspruchung genutzte Grenzwert, so erfolgt eine rote Markierung.

Wichtig

Die Überprüfung der Schlankheit stellt keinen Nachweis im eigentlichen Sinne dar, denn die Knickbeanspruchbarkeit wird über den Stabilitätsnachweis nachgewiesen.

Somit sind die Überprüfungen der Schlankheit nicht Bestandteil der Ergebnistabelle Ausnutzungen an Stäben und werden auch bei nicht eingehaltenem Grenzwert nicht in der Übersichtstabelle der Nachweise angezeigt.

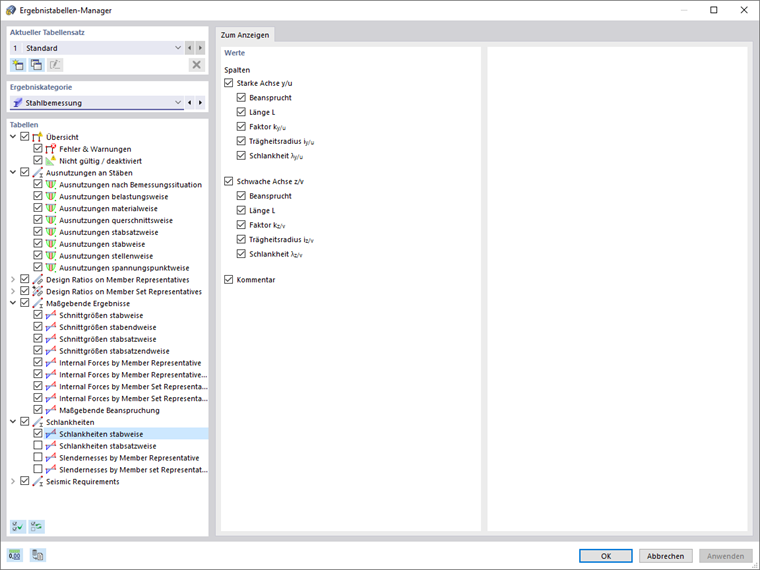

Manche Bemessungsnormen empfehlen die Einhaltung von Grenzschlankheiten unabhängig von der Ausnutzung des Stabilitätsnachweises. Standardmäßig sind die Ergebnistabellen der Schlankheit deaktiviert, Sie können Sie jedoch über den Ergebnistabellen-Manager aktivieren (Schaltfläche Ergebnistabellen-Manager in den Ergebnistabellen).
