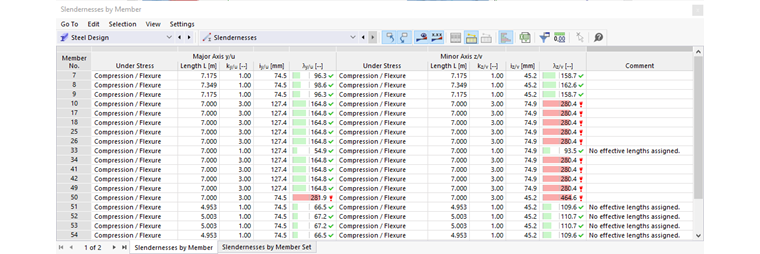

La tabla de resultados para la verificación de la esbeltez puede mostrarse para barras o conjuntos de barras según los objetos dimensionados.
La esbeltez para pandeo por flexión se calcula a partir de la relación entre el radio de giro y la longitud de pandeo. Para el cálculo, se consideran las longitudes de pandeo definidas, siempre que estén asignadas a un objeto. Si no se asigna una longitud de pandeo a un objeto, se emite una advertencia en la columna de comentarios y la esbeltez se calcula con la longitud de la barra.
Los valores de la esbeltez se comparan con los límites de las configuraciones globales. Si la esbeltez es mayor que el límite utilizado para la carga, se realiza una marcación en rojo.
Por lo tanto, las verificaciones de esbeltez no son parte de la tabla de resultados Aprovechamientos en barras y tampoco se muestran en la Tabla de resumen de comprobaciones cuando no se cumple el valor límite.
Algunas normas de dimensionamiento recomiendan la conformidad con esbelteces límite independientemente del aprovechamiento de la verificación de estabilidad. Las tablas de resultados de esbeltez están desactivadas por defecto, pero se pueden activar a través del Administrador de tablas de resultados (botón
en las tablas de resultados).
