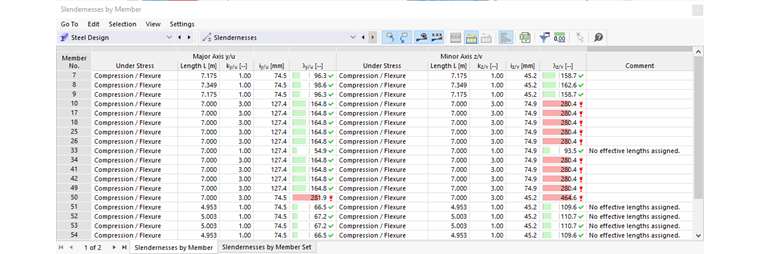

A tabela de resultados para a verificação da esbeltez pode ser exibida para barras ou conjuntos de barras de acordo com os objetos dimensionados.
A esbeltez para flambagem por flexão é calculada a partir da razão entre o raio de giração e o comprimento de flambagem. Na realização do cálculo, são considerados os comprimentos de flambagem definidos, se atribuídos a um objeto. Se nenhum comprimento de flambagem estiver atribuído a um objeto, uma indicação será exibida na coluna de comentários e a esbeltez será calculada com o comprimento da barra.
Os valores da esbeltez são comparados aos valores limites dos Configurações Globais. Se a esbeltez for maior do que o valor limite utilizado para a solicitação, uma marcação vermelha será usada.
Portanto, as verificações de esbeltez não fazem parte da tabela de resultados Utilizações em Barras e não são exibidas na Tabela Resumo das Comprovações em caso de não conformidade com o valor limite.

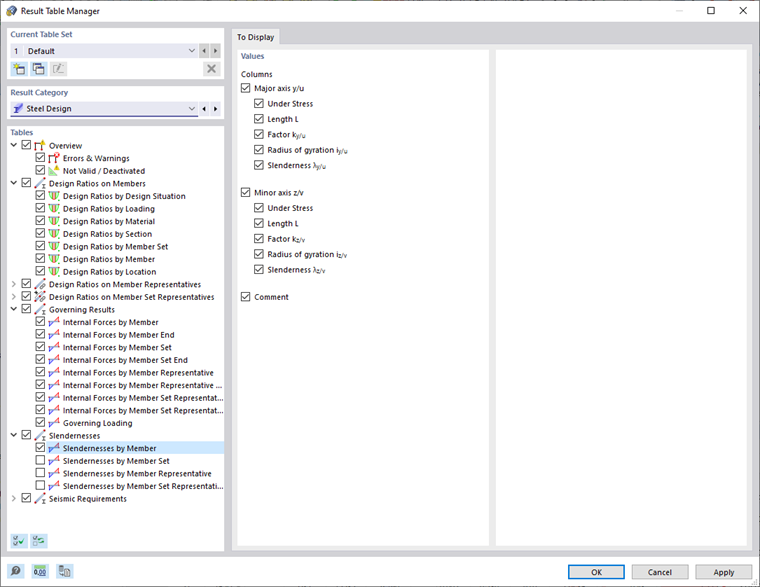

Algumas normas de dimensionamento recomendam o cumprimento de limites de esbeltez independentemente da utilização da verificação de estabilidade. Por padrão, as tabelas de resultados da esbeltez estão desativadas; no entanto, você pode ativá-las através do Gerenciador de Tabelas de Resultados (botão
nas tabelas de resultados).
