Dans le tableau Objets à dimensionner, tous les types d’objets présents dans le modèle et pouvant être pris en compte pour le dimensionnement bois sont répertoriés :
- Barres
- Ensembles de barres
- Représentants de barres
- Représentants d’ensembles de barres
- Surfaces (RFEM uniquement)
- Surfaces | Voiles porteurs (RFEM uniquement)
- Ensembles de surfaces (RFEM uniquement)
- Ensembles de surfaces | Voiles porteurs (RFEM uniquement)

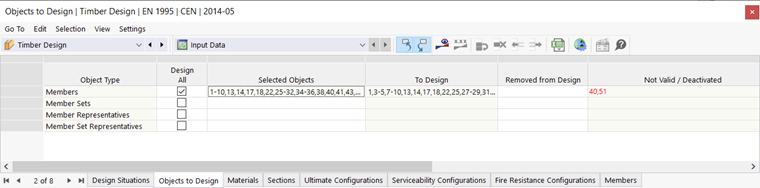

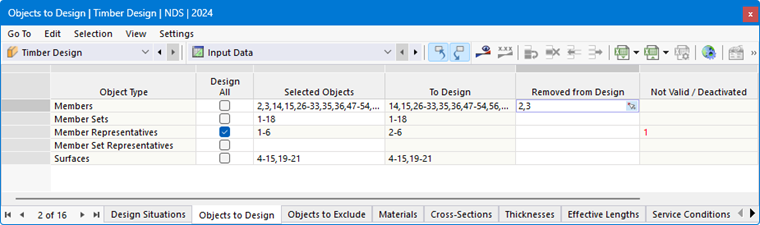

Objets à dimensionner
La case à cocher dans la colonne 'Tout dimensionner' permet de sélectionner rapidement tous les objets disponibles pour le dimensionnement. L’entrée dans la colonne 'Objets sélectionnés' est alors verrouillée. Les numéros de tous les objets du type d’objet y sont saisis automatiquement, par exemple toutes les barres ou toutes les surfaces.
Vous pouvez toutefois définir manuellement quels objets doivent être dimensionnés : désactivez la case à cocher 'Tout dimensionner', puis saisissez les numéros des objets concernés dans la colonne 'Objets sélectionnés'. Vous pouvez également sélectionner les objets graphiquement à l’aide du bouton
à la fin de la cellule.
Supprimer des objets du dimensionnement
Si vous souhaitez exclure un objet (valide) du dimensionnement, saisissez son numéro dans la colonne 'Supprimé du dimensionnement'. Les entrées de la colonne 'À dimensionner' sont alors réduites en conséquence.
Objets non valides / désactivés
Les colonnes 'À dimensionner' et 'Non valide / désactivé' sont généralement remplies automatiquement. Ainsi, tous les objets présentant des propriétés qui ne conviennent pas au dimensionnement bois sont détectés et désactivés pour le dimensionnement. Il s’agit par exemple de barres en acier ou en béton, de barres à section mince ou de surfaces à épaisseur variable. De même, toutes les barres et surfaces dimensionnées comme ensemble de barres ou ensemble de surfaces sont désactivées (voir les chapitres Stabsätze et Flächensätze).
