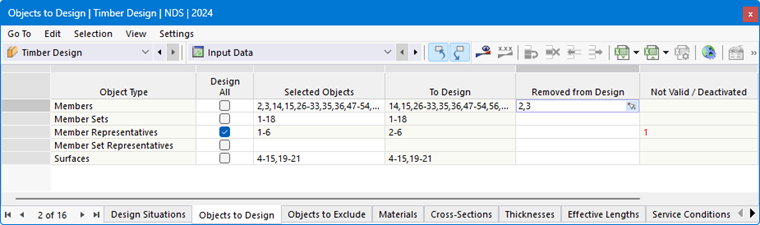

En la tabla Objetos a dimensionar se enumeran todos los tipos de objetos existentes en el modelo que pueden considerarse para el dimensionamiento de madera:
- Barras
- Conjuntos de barras
- Representantes de barra
- Representantes de conjunto de barras
- Superficies (solo RFEM)
- Superficies | paneles de vigas (solo RFEM)
- Conjuntos de superficies (solo RFEM)
- Conjuntos de superficies | paneles de vigas (solo RFEM)

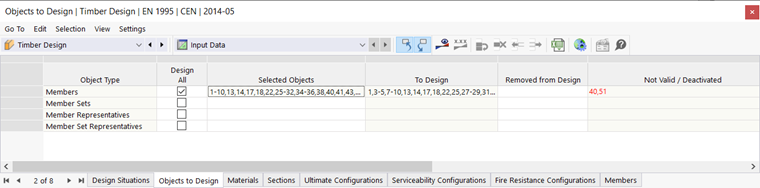

Objetos a dimensionar
La casilla de verificación de la columna 'Dimensionar todos' permite seleccionar rápidamente todos los objetos disponibles para el dimensionamiento. Con ello se bloquea la posibilidad de entrada en la columna 'Objetos seleccionados'. Allí se introducen automáticamente los números de todos los objetos del tipo de objeto, por ejemplo, todas las barras o todas las superficies.
No obstante, también puede definir manualmente qué objetos deben dimensionarse: desactive la casilla de verificación 'Dimensionar todos' y, a continuación, introduzca los números de los objetos relevantes en la columna 'Objetos seleccionados'. Mediante el botón
al final de la celda también puede seleccionar los objetos gráficamente.
Eliminar objetos del dimensionamiento
Si desea excluir un objeto (válido) del dimensionamiento, introduzca su número en la columna 'Eliminado del dimensionamiento'. Las entradas en la columna 'A dimensionar' se reducen en consecuencia.
Objetos no válidos / desactivados
Las columnas 'A dimensionar' y 'No válido / desactivado' suelen rellenarse automáticamente. De este modo, se detectan todos los objetos con propiedades que no son adecuadas para el dimensionamiento de madera y se desactivan para el dimensionamiento. Se trata, por ejemplo, de barras de acero o de hormigón, barras con una sección delgada o superficies con un espesor variable. Del mismo modo, se desactivan todas las barras y superficies que se dimensionan como conjunto de barras o de superficies (véanse los capítulos Stabsätze y Flächensätze).
