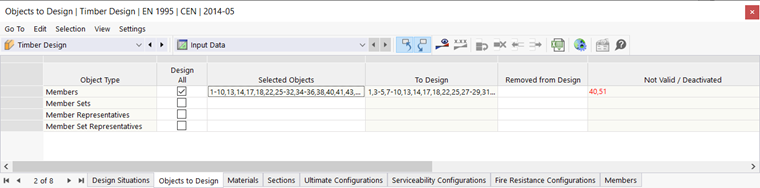

Wszystkie typy obiektów obecne w modelu i odpowiednie do wymiarowania w dodatku są wymienione w tej tabeli w postaci jednego wiersza. Dla wymiarowania konstrukcji drewnianych dostępne są pręty, zbiory prętów, reprezentanty prętów, reprezentanty zbiorów prętów, powierzchnie oraz zbiory powierzchni.
Obiekty do wymiarowania
Pole wyboru 'Wszystkie do wymiarowania' umożliwia proste zaznaczenie wszystkich dostępnych obiektów do wymiarowania. W tym przypadku wpis w kolumnie 'Wybrane obiekty' jest blokowany i automatycznie wybierane są wszystkie numery wszystkich obiektów danego typu, np. wszystkie pręty. Alternatywnie można również ręcznie określić, które obiekty mają zostać uwzględnione przez dodatek. W tym celu można dezaktywować pole wyboru 'Wszystkie do wymiarowania' i ręcznie wprowadzić numery obiektów w 'Wybrane obiekty'.
Zamiast wprowadzania numerów obiektów można wybrać obiekty graficznie, klikając przycisk
w odpowiedniej komórce.
Obiekty nieważne / dezaktywowane
Kolumny 'Do wymiarowania' oraz 'Nieważne / dezaktywowane' są automatycznie wypełniane przez program. W ten sposób rozpoznawane są np. wszystkie pręty z materiału nieodpowiedniego do wymiarowania konstrukcji drewnianych (np. beton lub stal) albo o nieodpowiednim przekroju (np. cienkościenny przekrój stalowy) i dezaktywowane do wymiarowania. Analogicznie dezaktywowane są wszystkie pręty lub powierzchnie wymiarowane za pomocą zbioru prętów lub zbioru powierzchni; zostało to również wyjaśnione w rozdziale Zbiory prętów.
Usuwanie obiektów z wymiarowania
Wprowadzając numer obiektu w kolumnie 'Usunięte z wymiarowania', można celowo wykluczyć niektóre obiekty z wymiarowania. Kolumna 'Do wymiarowania' zawiera teraz wszystkie obiekty, dla których dodatek przeprowadza wymiarowanie.
