RFEM-/RSTAB-Anwendung

In RFEM 6 oder RSTAB 9 können Sie die Berechnung im Dialogfeld "Lastfälle und Kombinationen" starten. Wählen Sie die Registerkarte Lastfälle aus und öffnen Sie die Unterregisterkarte Windsimulation (siehe Abbildung Dialogfeld "Lastfälle und Kombinationen" ). Wenn Sie auf die Schaltfläche im Bereich "Einstellungen" klicken, wird das Programm RWIND aufgerufen. Dort können Sie die Simulationsparameter wie das vereinfachte Modell, den Windkanal usw. überprüfen. Wenn alle Einstellungen korrekt sind, können Sie die Berechnung wie in Kapitel Berechnung beschrieben starten.

Die Schaltfläche finden Sie auch im Menü "Berechnen", oder Sie können das Symbol zu Ihrem Menü oder Ihrer Symbolleiste hinzufügen, wie in der folgenden Abbildung RWIND öffnen zu sehen ist.

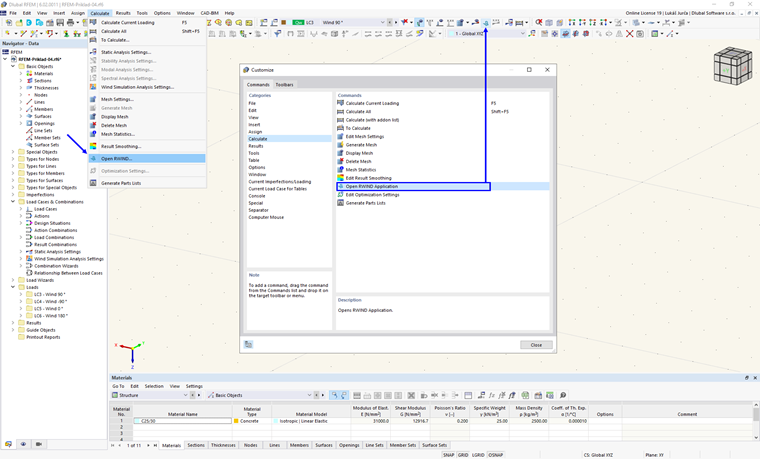

RWIND-Optionen öffnen

Am Ende der Berechnung müssen Sie entscheiden, ob Sie RWIND schließen und zu RFEM/RSTAB zurückkehren oder die Ergebnisse weiterhin im Programm RWIND auswerten möchten.

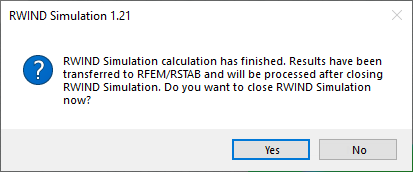

Nachricht von RWIND nach der Berechnung

Um die Berechnung zu starten, ohne RWIND zu öffnen, verwenden Sie eine der Funktionen oder .

Alle berechnen

Wenn Sie auf die Schaltfläche klicken, wird die "stille" Berechnung aller Lastfälle durch RWIND im Hintergrund gestartet. Für jeden Lastfall wird der Fortschritt der Simulation im Fenster "Berechnungsfortschritt" angezeigt.

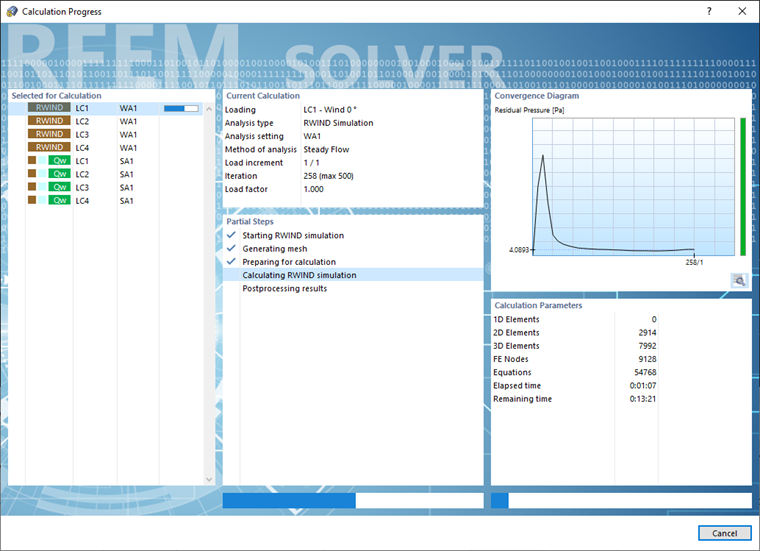

Berechnungsfortschritt

Die Ergebnisse werden anschließend an RFEM/RSTAB übertragen und das RWIND-Bedienfeld wird geschlossen.

Wenn Sie eine Simulation nur für bestimmte Objekte Ihres Modells durchführen möchten, wählen Sie die nicht gewünschten Objekte aus, aktivieren Sie deren "Spezifische Windsimulations-Einstellungen" in den Optionen und aktivieren Sie auf der Registerkarte "Windsimulationseinstellungen" die Option "Vom Windkanal ausschließen". Klicken Sie dann auf , um die Berechnung zu starten.

Berechnen

Wenn Sie auf die Schaltfläche klicken, ist für die Simulation nur der in der "Liste" ausgewählte Lastfall relevant. RWIND führt entweder eine "stille" Berechnung durch oder öffnet die RWIND-Benutzeroberfläche, abhängig von der auf der Registerkarte "Einstellungen" gewählten Option (siehe Kapitel Netz-Einstellungen - Windsimulation). Im stillen Modus wird der Simulationsfortschritt in einem Fenster angezeigt.
