Aplicação RFEM/RSTAB

No RFEM 6 ou no RSTAB 9, pode iniciar o cálculo na caixa de diálogo "Casos de carga e combinações". Selecione o separador Casos de carga e abra o subseparador Simulação de vento (ver a imagem Dialog Box "Load Cases & Combinations" )Estes Quando clica no Ícone de Calcular simulação de vento Com o botão na zona "Configuração", pode aceder ao programa RWIND. Aí pode verificar os parâmetros de simulação, tais como o modelo simplificado, o túnel de vento etc. Se todas as configurações estiverem corretas, pode iniciar o cálculo como descrito no Capítulo Cálculo.

o Ícone de Calcular simulação de vento O botão também pode ser encontrado no menu "Calcular" ou pode adicionar o ícone ao seu menu ou barra de ferramentas, como pode ver na seguinte imagem Abrir RWIND.

Sugestão

The Ícone de Calcular simulação de vento proporciona-lhe uma "inspeção dos bastidores" da simulação. Esta função é recomendada para calcular um caso de carga de forma a verificar e calibrar os parâmetros de simulação, se necessário.

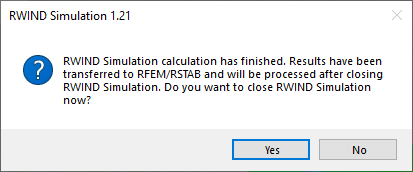

No final do cálculo, tem de decidir se pretende fechar o RWIND e voltar para o RFEM/RSTAB ou continuar a estudar os resultados no programa RWIND.

Para iniciar o cálculo sem abrir o RWIND, utilize uma das Ícone de Calcular ou Ícone de Calcular tudo funções.

Calcular tudo

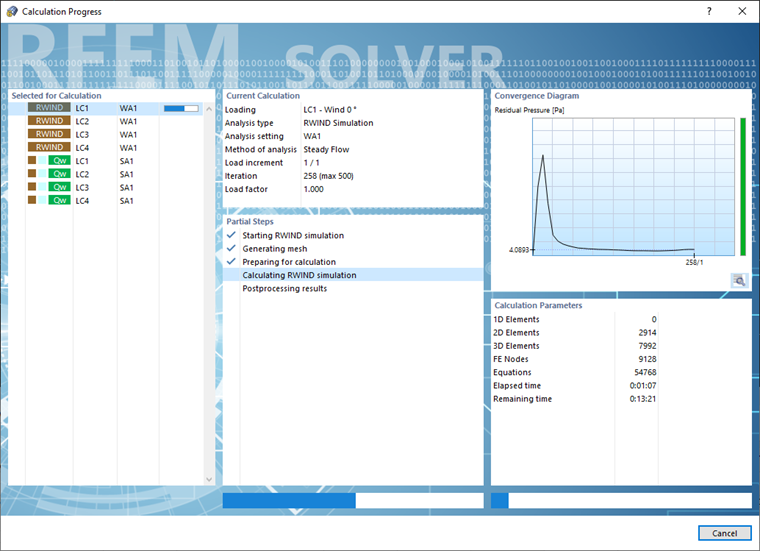

Quando clica no Ícone de Calcular tudo o botão, o cálculo "silenciosa" de todos os casos de carga pelo RWIND é iniciado em segundo plano. Para cada caso de carga, é apresentado o progresso da simulação na janela "Processo do cálculo".

Os resultados são finalmente transferidos para o RFEM/RSTAB e o painel do RWIND é fechado. Se pretende realizar uma simulação para objetos específicos do seu modelo, aplique uma "Visibilidade" para os mesmos (ver Capítulo Visibilidades do manual do RFEM) e selecione a opção "Só objetos ativos" no separador "Configurações" (ver Capítulo Configurações da malha). Depois, clique em Ícone de Calcular tudo para aplicar a análise apenas aos objetos no modelo RWIND.

Calcular

Quando clica no Ícone de Calcular Botão, o caso de carga selecionado na "Lista" apenas é relevante para a simulação. O RWIND realiza um cálculo "silenciosa" ou abre a interface do RWIND, dependendo da opção selecionada no separador "Configurações" (ver Capítulo Configuração da malha). No modo automático, o progresso da simulação é apresentado numa janela.
