V programu RFEM 6 nebo RSTAB 9 lze spustit výpočet v dialogu "Zatěžovací stavy a kombinace". Vyberte záložku Zatěžovací stavy a otevřete podzáložku Simulace větru (viz obrázek
Dialog Box "Load Cases & Combinations"
). Po kliknutí na tlačítko
v sekci "Nastavení", vyvoláte program RWIND. Zde můžete zkontrolovat parametry simulace, jako je zjednodušený model, větrný tunel atd. Pokud jsou všechna nastavení správná, můžete spustit výpočet podle popisu v kapitole Výpočet.
Addon

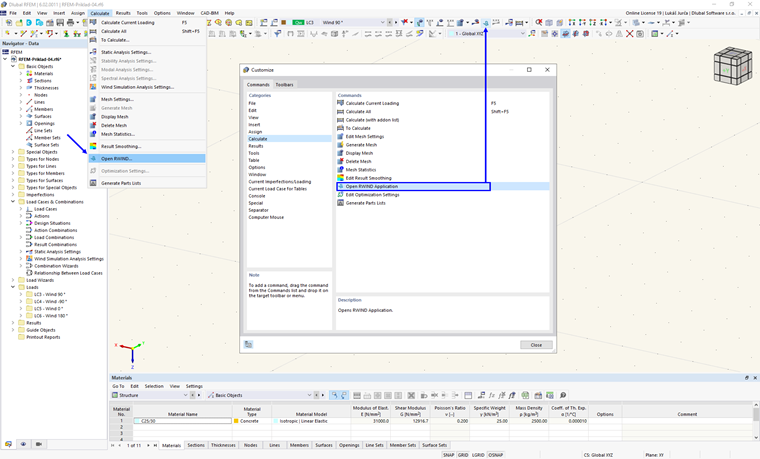

lze také najít v nabídce "Výpočet" nebo můžete přidat ikonu do hlavní nabídky nebo panelu nástrojů, jak je vidět na následujícím obrázku Otevřít RWIND.
Tip
Symbol
vám umožní "prohlídku v zákulisí" simulace. Tato funkce se doporučuje pro výpočet jednoho zatěžovacího stavu, aby bylo možné ověřit a případně zkalibrovat parametry simulace.
Na konci výpočtu je třeba se rozhodnout, zda ukončit program RWIND a vrátit se do programu RFEM/RSTAB, nebo pokračovat ve studiu výsledků v programu RWIND.
Pro spuštění výpočtu bez spuštění programu RWIND použijte některou z možností
nebo
funkce.
Spočítat vše
Po kliknutí na tlačítko

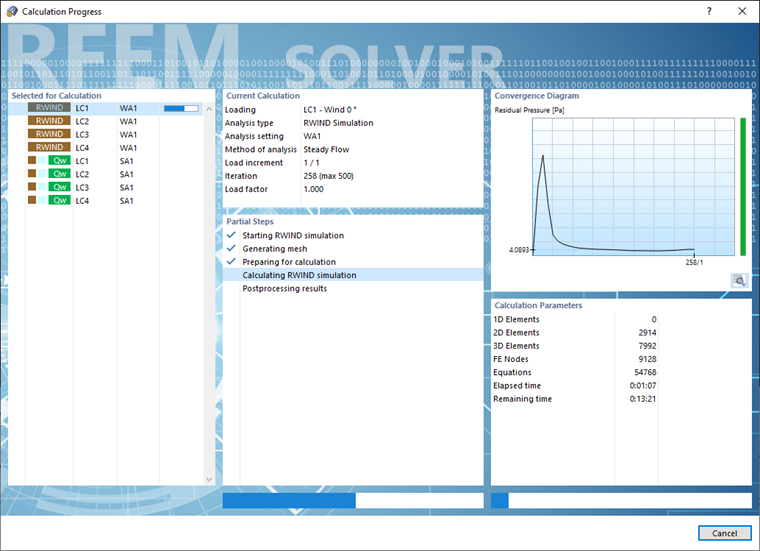

se na pozadí spustí „tichý“ výpočet všech zatěžovacích stavů v programu RWIND. Pro každý zatěžovací stav se v okně "Průběh výpočtu" zobrazí průběh simulace.
Výsledky se nakonec převedou do programu RFEM/RSTAB a panel programu RWIND se zavře. Pokud chcete spustit simulaci pro určité objekty vašeho modelu, použijte pro ně "Viditelnost" (viz kapitola Viditelnosti manuálu k programu RFEM) a v záložce "Nastavení" vyberte možnost "Pouze aktivní objekty" (viz kapitola Nastavení sítě prvků). Poté klikněte
pro použití analýzy pouze na objekty v modelu RWIND.
Spočítat
Po kliknutí na tlačítko
je zatěžovací stav vybraný v 'Seznamu' relevantní pouze pro simulaci. RWIND buď provede "tichý" výpočet, nebo otevře rozhraní programu RWIND, v závislosti na vybrané možnosti v záložce "Nastavení" (viz kapitola Nastavení sítě prvků). V tichém režimu se průběh simulace zobrazuje v okně.
