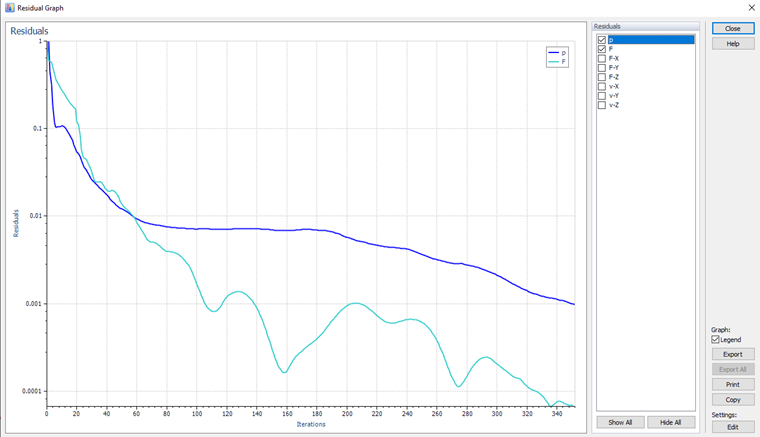

Durante o cálculo, o diagrama dos resíduos é mostrado (veja a imagem Diagrama de Iterações e Resíduos ). É um gráfico logarítmico que também está disponível para inspeção após o cálculo. O gráfico ilustra o progresso da quantidade de resíduos aplicada durante o processo de simulação iterativo. Começando com um valor inicial da quantidade de resíduos, a simulação refina os resíduos a cada iteração, tentando reduzir o desequilíbrio do resíduo no volume finito. Quanto menores os resíduos se tornam, mais precisa será a solução. A simulação termina quando o critério de convergência ou o número máximo de iterações for alcançado (note que não menos de 300 iterações são sempre realizadas). Assim, os resíduos representam uma ferramenta importante para julgar a convergência da simulação. Os gráficos de resíduos para monitorar a convergência da solução numérica foram estendidos com quantidades adicionais, nomeadamente os componentes dos resíduos de força Fx, Fy, Fz agindo no modelo primário e os componentes dos resíduos de velocidade Vx, Vy, Vz. @image055059@ Você pode controlar o cálculo iterativo com as configurações na caixa de diálogo "Parâmetros de Simulação" (veja o Capítulo Parâmetros de Simulação). Para redimensionar o "Gráfico de resíduos e iterações", mova os quadros da janela conforme necessário. Use o botão
para imprimir o diagrama. A caixa de diálogo "Impressão do Windows" aparece, onde você pode especificar a impressora e suas configurações. Quando você clica no botão
, a caixa de diálogo "Configurações do Gráfico" é aberta. Lá, você pode ajustar o layout das "Curvas", por exemplo. @image029541@
Se o diagrama "Resíduos" revelar algum problema relacionado à convergência, você deve revisar Parâmetros de Simulação (densidade da malha, critério de convergência) e Túnel de Vento. Para o último, o tamanho padrão é definido tão pequeno quanto possível para obter tempos de cálculo curtos. Se o comprimento na direção X for muito curto (especialmente a área atrás do objeto), podem surgir efeitos de divergência e, assim, valores oscilantes de pressão residual. Nesse caso, estenda o túnel de vento conforme necessário. Para mais detalhes, veja o Capítulo Solução de Problemas. Em casos específicos, no entanto, resultados oscilatórios estão corretos quando estão dentro de uma faixa consistente sem aumentar. Este efeito é ilustrado na simulação de um modelo de cilindro em YouTube e explicado na FAQ 4731 .
