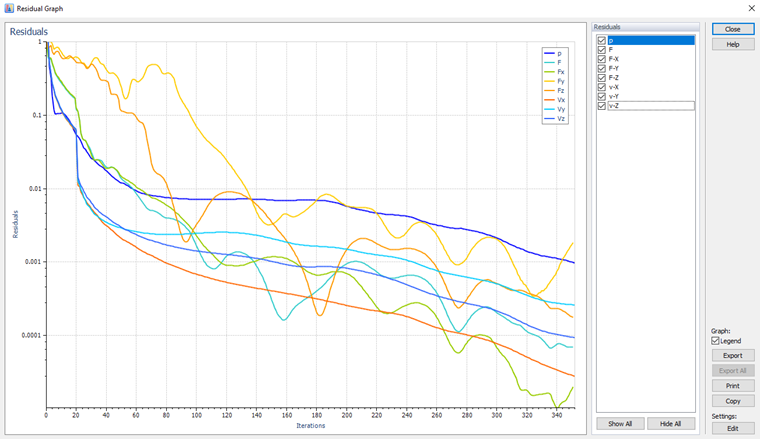

Podczas obliczeń pokazany jest wykres reszt (zobacz obraz Wykres Iteracji i Reszt ). Jest to wykres logarytmiczny, który jest także dostępny do wglądu po obliczeniach.
Wykres ilustruje postęp ilości reszt stosowanych w trakcie iteracyjnego procesu symulacji. Począwszy od wartości początkowej wielkości reszt, symulacja udoskonala reszty przy każdej iteracji, próbując zredukować brak równowagi reszty w objętości skończonej. Im niższe będą reszty, tym dokładniejsze będzie rozwiązanie. Symulacja kończy się, gdy osiągnięto kryterium zbieżności lub maksymalną liczbę iteracji (zwróć uwagę, że przeprowadzono zawsze co najmniej 300 iteracji). W ten sposób reszty stanowią ważne narzędzie do oceny zbieżności symulacji.
Wykresy reszt do monitorowania zbieżności rozwiązania numerycznego zostały rozszerzone o dodatkowe wielkości, a mianowicie komponenty siły reszt Fx, Fy, Fz działające na model podstawowy oraz komponenty prędkości reszt Vx, Vy, Vz.
Możesz kontrolować iteracyjne obliczenia za pomocą ustawień w oknie dialogowym "Parametry Symulacji" (zobacz Rozdział Parametry Symulacji).
Aby zmienić rozmiar "Wykresu reszt i iteracji", dostosuj odpowiednio ramki okna.
Użyj przycisku
, aby wydrukować wykres. Pojawi się okno dialogowe "Drukowanie systemu Windows", gdzie możesz
określić drukarkę i jej ustawienia.
Kiedy klikniesz przycisk

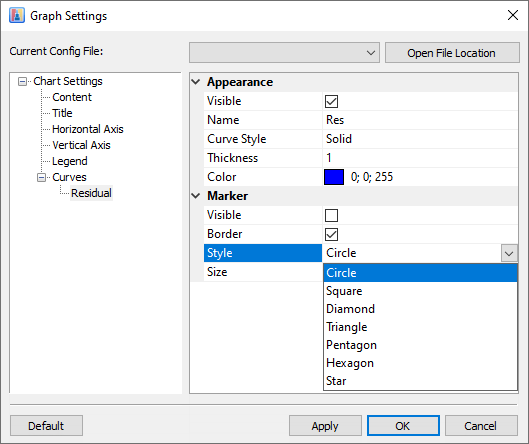

, otworzy się okno dialogowe "Ustawienia Wykresu". Tam możesz dostosować
układ "Krzywych", na przykład.
Jeśli wykres "Reszt" ujawnia jakiekolwiek problemy dotyczące zbieżności, powinieneś zrewidować Parametry Symulacji (gęstość siatki, kryterium zbieżności) oraz Tunel Wiatrowy. W przypadku tego ostatniego, domyślny rozmiar jest ustawiony na możliwie najmniejszy, aby uzyskać krótkie czasy obliczeń. Jeśli jego długość w kierunku X jest zbyt krótka (szczególnie obszar za obiektem), mogą wystąpić efekty rozbieżności, a tym samym oscylujące wartości ciśnienia resztowego. W takim przypadku odpowiednio przedłuż tunel wiatrowy. Więcej szczegółów można znaleźć w Rozdziale Rozwiązywanie Problemów. W specyficznych przypadkach oscylujące wyniki są jednak poprawne, gdy mieszczą się w spójnej szerokości pasma bez zwiększania. Efekt ten jest zilustrowany w symulacji modelu cylindra na YouTube i wyjaśniony w FAQ 4731.
