@image029537@

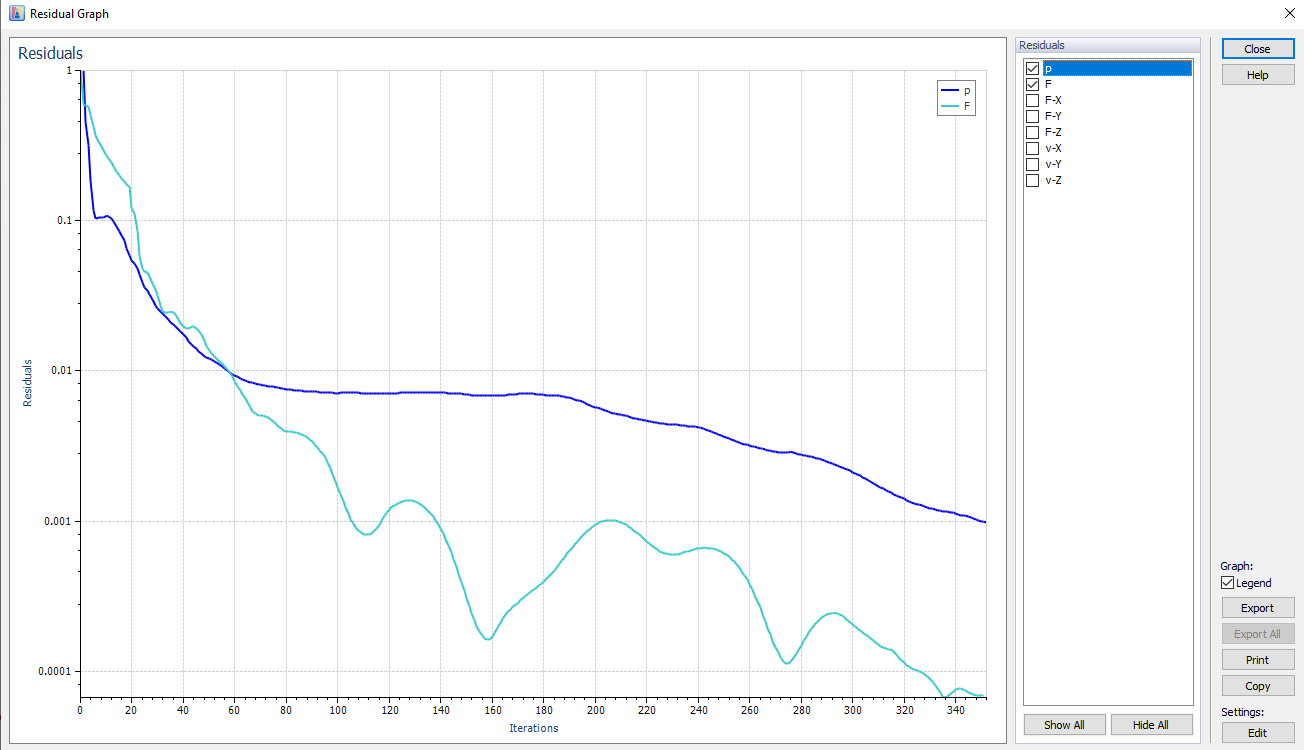

Durante el cálculo, se muestra el diagrama de los residuos (ver la imagen Diagrama de Iteraciones y Residuos ). Es un gráfico logarítmico que también está disponible para su inspección después del cálculo.
El gráfico ilustra el progreso de la cantidad de residuos aplicada durante el proceso de simulación iterativa. A partir de un valor inicial de la cantidad de residuos, la simulación refina los residuos con cada iteración, tratando de reducir el desequilibrio de los residuos en el volumen finito. Cuanto más bajos sean los residuos, más precisa será la solución. La simulación termina cuando se ha alcanzado el criterio de convergencia o el número máximo de iteraciones (tenga en cuenta que siempre se realizan no menos de 300 iteraciones). Por lo tanto, los residuos representan una herramienta importante para juzgar la convergencia de la simulación.

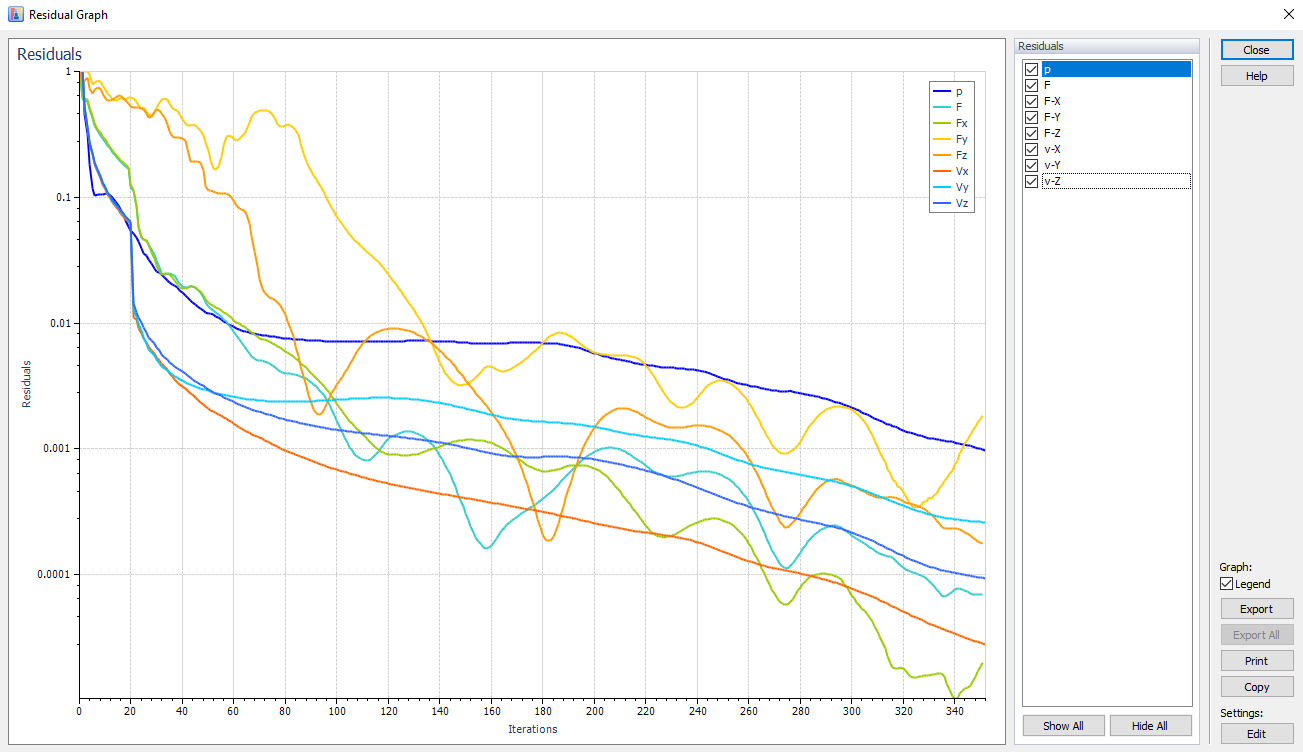

Los gráficos de residuos para monitorear la convergencia de la solución numérica se han ampliado con cantidades adicionales, a saber, las componentes de la fuerza Fx, Fy, Fz de los residuos que actúan sobre el modelo primario y las componentes de la velocidad Vx, Vy, Vz de los residuos.
@image055059@
Puede controlar el cálculo iterativo con la configuración en el cuadro de diálogo "Parámetros de Simulación" (ver Capítulo Parámetros de Simulación).
Para cambiar el tamaño del "Gráfico de residuos e iteraciones", mueva las ventanas según corresponda.
Use el botón
para imprimir el diagrama. Aparecerá el cuadro de diálogo "Impresión de Windows", donde puede especificar la impresora y su configuración.

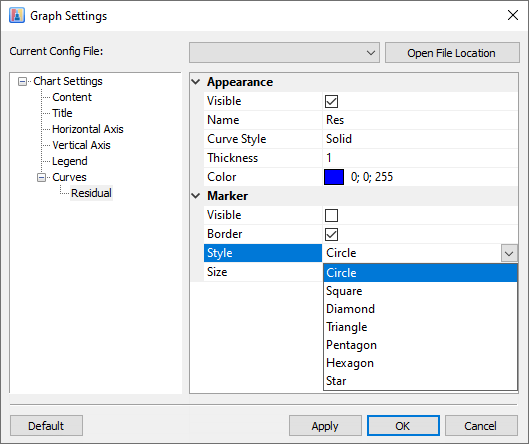

Al hacer clic en el botón
, se abrirá el cuadro de diálogo "Configuración del Gráfico". Allí puede ajustar la disposición de las "Curvas", por ejemplo.
@image029541@
Si el diagrama de "Residuos" revela algún problema con respecto a la convergencia, debe revisar Parámetros de Simulación (densidad de malla, criterio de convergencia) y Túnel de Viento. Para este último, el tamaño predeterminado se establece lo más pequeño posible para obtener tiempos de cálculo cortos. Si su longitud en la dirección X es demasiado corta (especialmente el área detrás del objeto), pueden surgir efectos de divergencia y, por lo tanto, valores oscilantes de la presión residual. En ese caso, extienda el túnel de viento en consecuencia. Para más detalles, consulte el Capítulo Resolución de Problemas. En casos específicos, sin embargo, los resultados oscilantes son correctos cuando están dentro de un ancho de banda coherente sin aumentar. Este efecto se ilustra en la simulación de un modelo de cilindro en YouTube y se explica en FAQ 4731.
