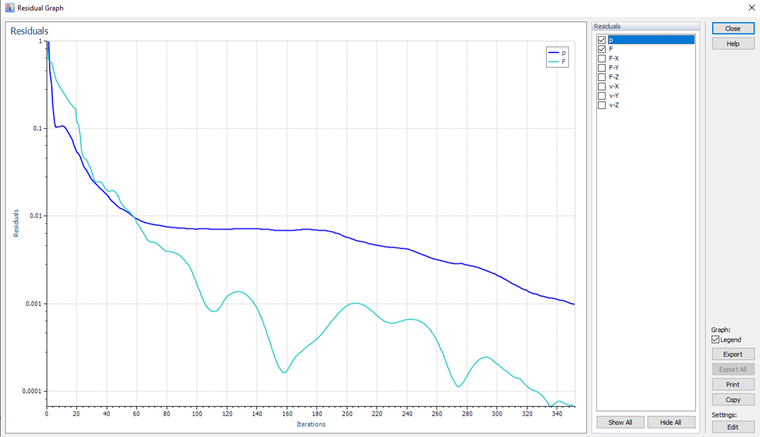

Durante il calcolo, viene mostrato il diagramma dei residui (vedi l'immagine Diagramma delle Iterazioni e dei Residui ). Si tratta di un grafico logaritmico disponibile anche per l'ispezione dopo il calcolo.
Il grafico illustra l'andamento della quantità di residuo applicato durante il processo di simulazione iterativo. Partendo da un valore iniziale della quantità di residuo, la simulazione raffina i residui ad ogni iterazione, cercando di ridurre lo squilibrio del residuo nel volume finito. Più i residui si abbassano, più accurata sarà la soluzione. La simulazione termina quando è stato raggiunto il criterio di convergenza o il numero massimo di iterazioni (si noti che non meno di 300 iterazioni vengono sempre eseguite). Pertanto, i residui rappresentano uno strumento importante per valutare la convergenza della simulazione.

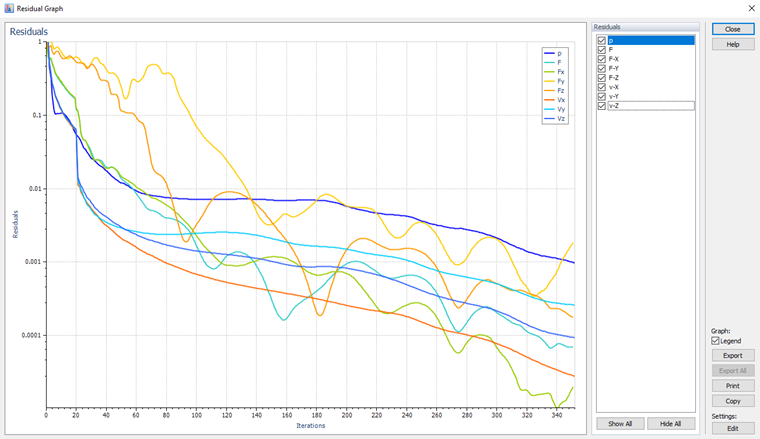

I grafici dei residui per monitorare la convergenza della soluzione numerica sono stati ampliati con quantità aggiuntive, ovvero i componenti dei residui di forza Fx, Fy, Fz che agiscono sul modello primario e i componenti dei residui di velocità Vx, Vy, Vz.
È possibile controllare il calcolo iterativo con le impostazioni nella finestra di dialogo "Parametri di simulazione" (vedi Capitolo Parametri di Simulazione).
Per ridimensionare il "Grafico dei residui e delle iterazioni", muovere di conseguenza le cornici della finestra.
Utilizzare il pulsante
per stampare il diagramma. Viene visualizzata la finestra di dialogo "Stampa di Windows", dove è possibile specificare la stampante e le sue impostazioni.
Facendo clic sul pulsante

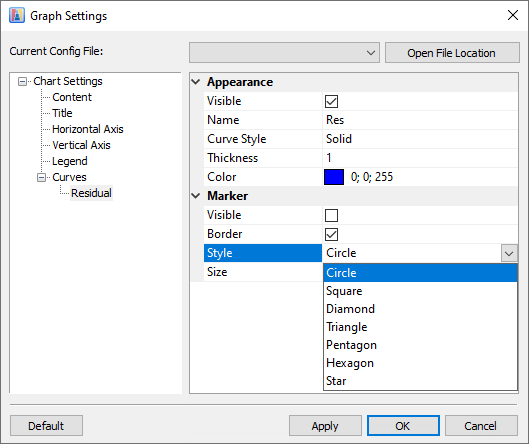

, si apre la finestra di dialogo "Impostazioni del grafico". Lì, è possibile regolare l'aspetto delle "Curve", ad esempio.
Se il diagramma "Residui" rivela problemi riguardanti la convergenza, si dovrebbe rivedere Parametri di Simulazione (densità della mesh, criterio di convergenza) e Galleria del Vento. Per quest'ultima, la dimensione predefinita è impostata al minimo per ottenere tempi di calcolo brevi. Se la sua lunghezza nella direzione X è troppo corta (specialmente l'area dietro l'oggetto), possono sorgere effetti di divergenza e, quindi, valori oscillanti di pressione residua. In questo caso, estendere di conseguenza la galleria del vento. Per ulteriori dettagli, vedere Capitolo Risoluzione dei Problemi. In casi specifici, tuttavia, i risultati oscillanti sono corretti quando si trovano entro una larghezza di banda coerente senza aumento. Questo effetto è illustrato nella simulazione di un modello di cilindro su YouTube e spiegato in FAQ 4731 .
