Las opciones de "Campos Escalares" disponibles en el navegador de "Vista" permiten mostrar los valores de resultados relacionados con cada punto del modelo de diferentes maneras.
Como alternativa, seleccione la opción de Visualización desde el botón de Lista en la barra de herramientas.
Tenga en cuenta que el tipo de visualización debe coincidir con el tipo de resultado: Por ejemplo, las isosuperficies que representan los resultados de malla de volumen finito 3D no pueden aplicarse a los resultados de presión de superficie 2D.
@image029573#

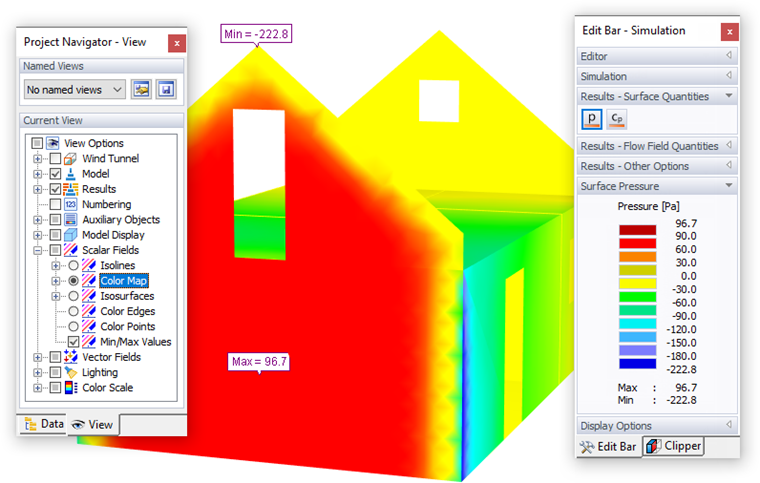

La opción de visualización "Mapa de Color" está configurada por defecto. Se adapta a todos los tipos de resultados y visualizaciones del modelo, porque se adapta automáticamente. En el panel, los once colores principales con los valores correspondientes están representados. Puede ajustar tanto los colores como los valores, si es necesario (ver Capítulo Mapa de Color).
Las isolíneas representan las líneas de puntos con resultados iguales. Por defecto, once colores se asignan a las líneas que presentan valores en intervalos equidistantes. Las isolíneas pueden ser útiles para imprimir gráficos en una impresora monocromática.
Las isosuperficies son aquellas superficies que presentan valores idénticos al resultado de malla de volumen finito 3D. Esta opción puede usarse para mostrar un campo de presión y los resultados del campo de velocidad. Puede seleccionarse ya sea múltiples valores por defecto o un único valor arbitrario.
@image057675#

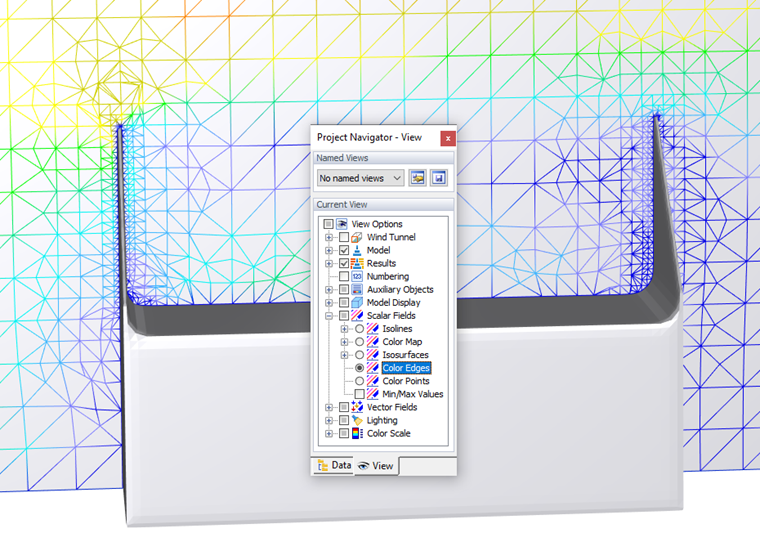

Las opciones de "Colorear Bordes" y "Colorear Puntos" ilustran los resultados de la malla de volumen finito 3D. Por lo tanto, son útiles para mostrar los resultados del campo de presión y del campo de velocidad mediante líneas de malla coloreadas o nodos de malla coloreados, respectivamente.
@image029576#
Al activar la opción de "Valores Mín/Máx", se muestran los valores extremos del tipo de resultado seleccionado. Puede mostrar los valores ordinarios moviendo el puntero a través de la superficie o en el plano de cortadora.

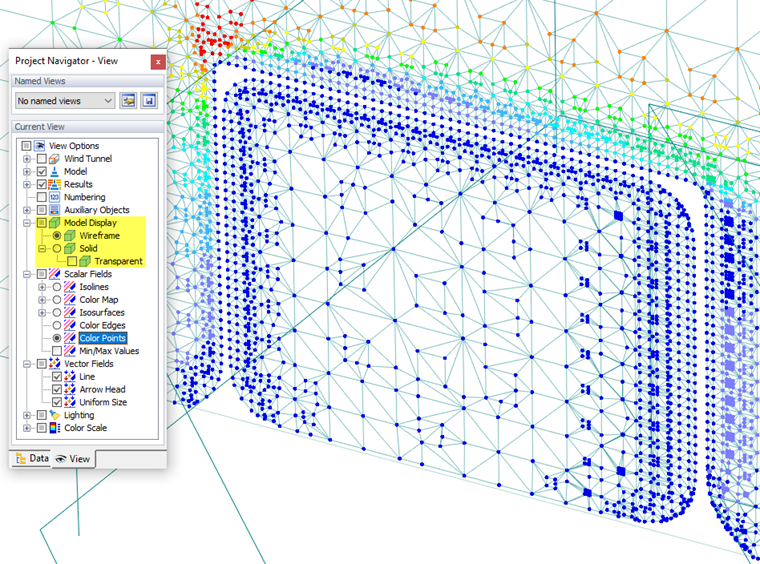

Dependiendo del tipo seleccionado de resultados, la vista de "Modelo Sólido/Transparente" o la vista de "Modelo de Alambre" es ventajosa al evaluar los resultados. También puede seleccionar la opción de Visualización del Modelo desde el botón de Lista en la barra de herramientas.
@image029578#
